Skötselinstruktion SIPLACE X-serie Tekniska data för automaten Från programversion SR.70x.xx Utgåva 01/2011 Komponentvagn SIPLACE X-serie 201 3.10.5 Mått på komponent vagn, SIPLACE X-serie 3 Bild 3.10 - 5 Dimensioner på …
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Komponentvagn SIPLACE X-serie Från programversion SR.70x.xx Utgåva 01/2011
200
3.10.4 Styrmärken på komponentvagnen SIPLACE X-serie
3

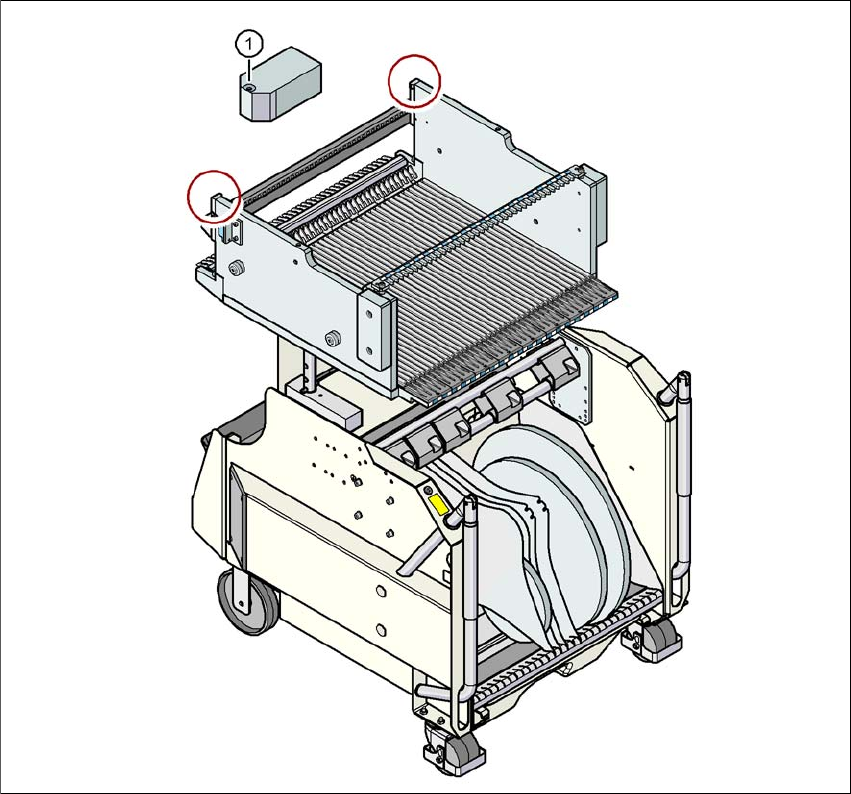

Bild 3.10 - 4 Styrmärken på komponentvagnen SIPLACE X-serie
(1) Styrmärken på komponentvagnen
Efter tilldockning av komponentvagnen SIPLACE X-serie mäter maskinen styrmärkena på kom-
ponentvagnen.
Vid komponenter med en kantlängd mindre än 0,5 mm, alltså 0402-komponenter och mindre, fast-
ställs innan hämtningen av den första komponenten, läget av komponenten med bandfickan.
Skötselinstruktion SIPLACE X-serie Tekniska data för automaten
Från programversion SR.70x.xx Utgåva 01/2011 Komponentvagn SIPLACE X-serie
201
3.10.5 Mått på komponentvagn, SIPLACE X-serie
3

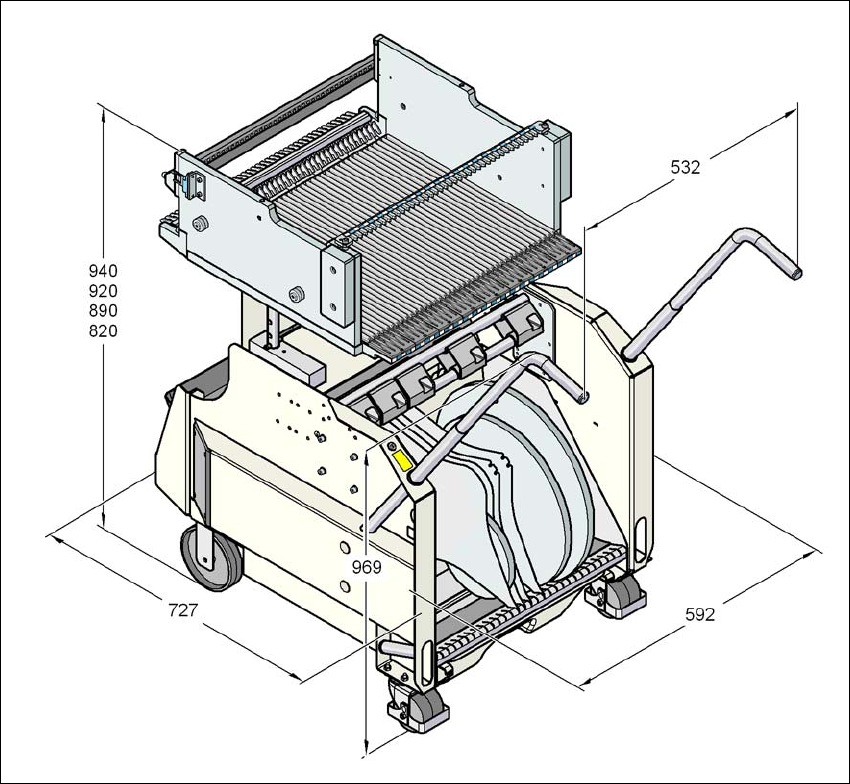

Bild 3.10 - 5 Dimensioner på komponentvagn, SIPLACE X-serie, alla mått i mm
Tekniska data för automaten Skötselinstruktion SIPLACE X-serie
Komponentvagn SIPLACE X-serie Från programversion SR.70x.xx Utgåva 01/2011
202
3.10.6 Komponentbord SIPLACE X-serie
Matarna läggs upp med sina främre glidstyrningar på införningshjälpen (pos 1 i bild
3.10 - 6
). Vid inskjutningen glider mataren med sina styrningar (pos 12 och 13 i bild 3.9 - 2, sida
173
) på styrprofilen (pos 2 i bild 3.10 - 6) till anslagslisten (pos 4 i bild 3.10 - 6). Ett centreringshål
(pos 5 i bild 3.10 - 6
) på anslagslisten tar upp centrerstiftet "framme" (pos 4 i bild 3.9 - 1, sida 172)
på X-mataren. Samtidigt hakar låsklinkan (pos 1 i bild 3.10 - 7
, sida 203) på komponentbordet in
i låsrullen (pos 1 i bild 3.9 - 1
, sida 172) på mataren. Centreringsstiftet "bak" (pos 12 i bild 3.9 - 1,
sida 172
) på ovansidan av mataren tas upp av en ursparing i centreringslisten (pos 3 i bild 3.10 -
6).
3
Bild 3.10 - 6 Komponentbord, SIPLACE X-serie, vy bakifrån
(1) Införningshjälp
(2) Styrprofil (-profil)
(3) Centreringslist för upptagning av centrerstiftet "bak" för X-matare.
(4) Anslagslist
(5) Centreringshål
(6) Kopplingstunga för säkerhetsbrytaren till NÖDSTOPP-kretsen
(7) Ingreppsskydd
