Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Transport och leveranskonfiguration Från programversion SR.70x.xx Utgåva 01/2011
210
4.1.2 Kontrollera leveransen
→ Förvara automaten i förpackningen tills den nått rumstemperatur. I annat fall finns risk för kon-
dens.
→ Kontrollera leveransen för skador.
→ Kontrollera stötsensorerna.
→ Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
→ Dokumentera resultatet i installationsrapporten / leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Påbyggnadssatsen på kretskortutmatningssidan (pos 1 i bild 4.1 - 2
, sida 211) är avmonterad
och borttagen från grundmaskinen.
– Axelinmatningen (pos 2 i bild 4.1 - 2
, sida 211) i påbyggnadssatsen på kretskortutmatnings-
sidan är lagd på en transportkudde. Alla kablar är anslutna på axelinmatningen.
– Transportspåret till enkeltransporten har bredden inställd å 210 mm. Vid dubbeltransport är
bredden på transport på transportspår 1 100 mm och på transportspår 2 210 mm. Breddin-
ställningen är av betydelse för finjusteringen av automaten.
Dessutom är vid dubbeltransport de elektriska stickanslutningarna från transportmotorn och
fotocellen på vänstra transportspåret lätt tillgängliga och det blir gott om plats för montage av
utmatningstransporten.
– Utmatningstransportörerna (pos 4 i bild 4.1 - 2
, sida 211) på enkel- och dubbeltransportörerna
är demonterade. De elektriska kabelförbindningarna till transportmotorer och fotoceller är los-
sade.
– Båda tangentborden (pos 6 i bild 4.1 - 2
, sida 211) är urtagna.
– Upplagsplåten för tangentborden (pos 5 i bild 4.1 - 2
, sida 211) är påhängd.
– Båda monitorerna (pos 7 i bild 4.1 - 2
, sida 211) är demonterade.
– Båda signallamporna (pos 8 på bild 4.1 - 2
, sida 211) är demonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Transport och leveranskonfiguration
211
4

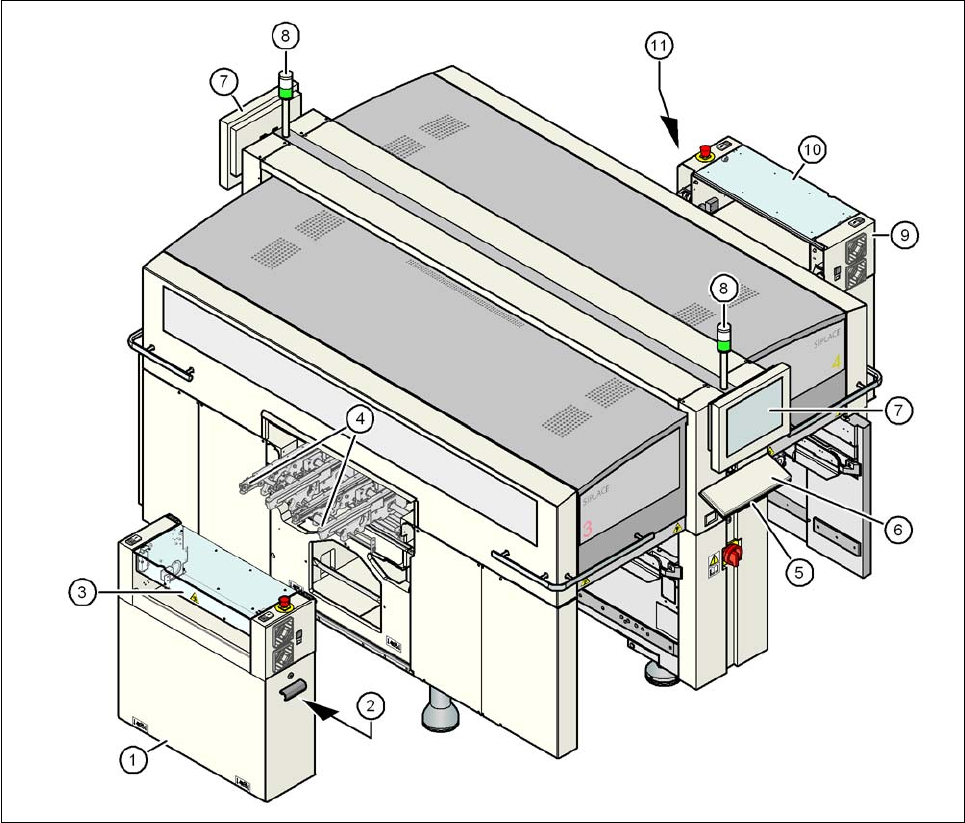

Bild 4.1 - 2 Automaternas leveransvillkor
(1) Påbyggnadssats för kretskortstransportörerna är vid leverans avmonterad.
(2) Axelenhet på kretskortsutmatningssidan - X4I, X4: portaler 2 och 3, X3: portal 3, X2: portaler 1 och 3
(3) Transportövertäckning
(4) Utmatningstransportör
(5) Uppläggningsplåt för tangentbord
(6) Tangentbord
(7) Monitor
(8) Signallampa
(9) Box-PC-enhet på kretskortsinmatningssidan
(10) Påbyggnadssats på kretskortsinmatningssidan - kan vid behov demonteras
(11) Axelenhet på kretskortsinmatningssidan - X4I, X4 och X3: portaler 1 och 4
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Transport och leveranskonfiguration Från programversion SR.70x.xx Utgåva 01/2011
212
4.1.4 Transport av automaten i transportlådan
4.1.4.1 Serviceerbjudande
Som service erbjuder ASM Assembly Systems en komplett integrering av automater ur X-serien
in i er produktionslinje. På grund av vårt Know-how och de rätta verktygen och hjälpmedlen, är det
möjligt att genomföra en optimal installation. Förutsättning är dock att de i förväg bestämda nöd-
vändiga infrastrukturåtgärderna är genomförda på er produktionsplats.
Tänk på att den säkraste transporten av automaten sker i transportlådan, eller åtminstone på sin
lastpall. Ni undviker därmed svåra skador på automaten, då exempelvis maskinfötterna kolliderar
med hinder.
4.1.4.2 Säkerhetsanvisningar
VARNING 4
– Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.
– Om ni vid transport av automaten, inte använder den i avsnitt 4.1.4.3
, sida 212 specificerade
gaffeltrucken, riskerar ni att maskinen tippar.
– Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.
4.1.4.3 Transportmedel
Använd för transporten av automaten på pallen resp. i transportlådan, en gaffeltruck med följande
specifikationer:
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelvidd min. 350 mm 4
4
