4.1.5.3 Ansatspunkter för gaffeltrucken på automaten
Nästa två bilder visar ansättningspunkterna för gaffeltrucken på automaten, när ni lyfter automa-
ten från lastpallen, eller transporterar den utan lastpall.
ANM 4
Transporterar ni automaten längre vägsträckor, bör det göras med lastpall och gaffeltruck, för att
undvika skador på automaten.
Gaffel parallellt med kretskortstransportören 4
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
– Gaffeln får bara vara så brett öppen att den alltid befinner sig innanför de båda maskinfötterna
(ansättningsytor se bild 4.1 - 3
, sida 215). Avståndet mellan maskinfötterna är 776 mm. Det
är uttryckligen förbjudet att öka gaffelavståndet så att automaten lyfts i maskinramens sido-
delar. En formförändring av maskinramen blir i så fall följden.
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en deformering av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten
vid lyftet med gaffeltrucken, inte tippar åt sidan.
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Transport och leveranskonfiguration
215
4

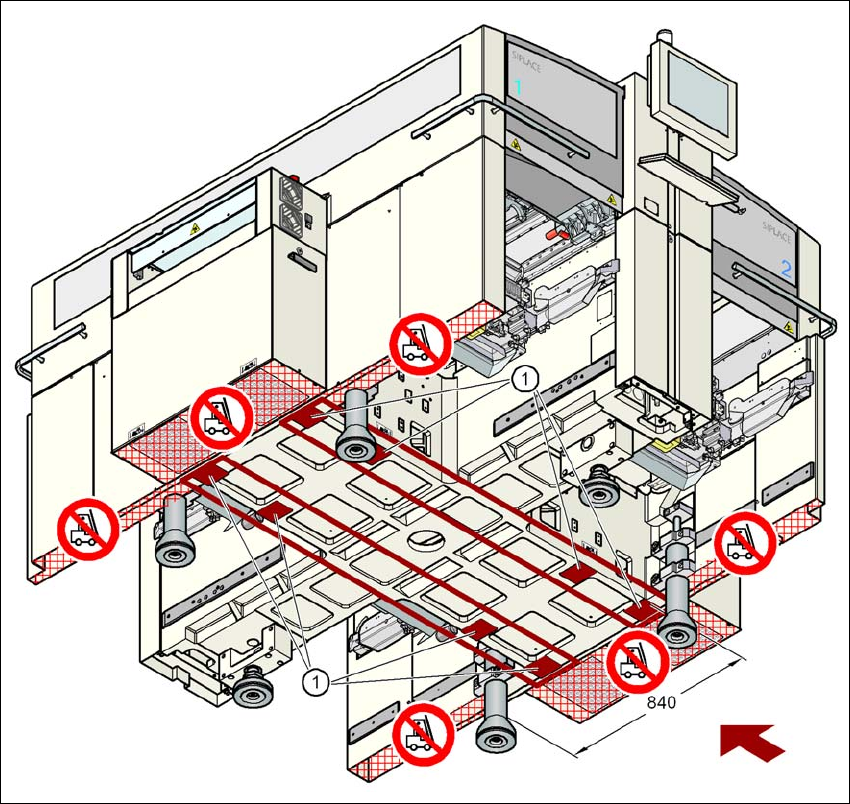

Bild 4.1 - 3 Anläggningsytor - gafflar parallellt till transportriktningen för kretskort
(1) Anläggningsytor för gaffeltruckens gafflar
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Transport och leveranskonfiguration Från programversion SR.70x.xx Utgåva 01/2011
216
Gafflar tvärs mot transportriktningen för kretskort 4
4
Bild 4.1 - 4 Anläggningsytor - gafflar tvärs mot transportriktningen för kretskort
(1) Anläggningsytor för gaffeltruckens gafflar
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
– Gaffelavståndet måste ligga mellan 800 och 900 mm. Ansättningsytorna för gaffeltrucken ser
ni i bild 4.1 - 4
. Det yttre avståndet för anläggningsytorna är 1120 mm. Det är uttryckligen för-
bjudet att öka gaffelavståndet så att automaten lyfts i maskinramens sidodelar. En formför-
ändring av maskinramen blir i så fall följden.
