Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie Infrastruktur på uppställningsplatsen Fr ån programversion SR.70x.xx Utgåva 01/2011 218 4.2.1.2 Svängningsgränsvärden Automaten är okänslig mot golvvib r…
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Infrastruktur på uppställningsplatsen
217
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en deformering av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten
vid lyftet med gaffeltrucken, inte tippar åt sidan.
4.1.5.4 Vad ni vid transporten absolut måste ta i beaktande
VARNING 4
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskinfötter-
na släpar i golvet under transporten eller stöter i något hinder, kan fästena för maskinfötterna i
automatramen skadas.
4
4
4
4
4.2 Infrastruktur på uppställningsplatsen
4.2.1 Rekommendationer om underlagets beskaffenhet
Underlaget för automaten skall vara fast och plant, eftersom dynamiska krafter kan förorsaka
svängningar på uppställningsplatsen, då automaten är i drift. Storleken av svängningarna beror
på underlagets konstruktion. Under förutsättning att golvbelastningsparametrarna innehålls, är
följande i princip lämpligt:
– Stålbetong-täckkonstruktioner, t. ex. täckning i industrihallar
– Stålbetong-golvplattor, t. ex. betonggolv i industrihallar utan källare under.
– Rum med dubbelgolv, om mellanrummet har ett stabilt fundament. För dessa mellanfunda-
ment gäller samma uppställningskrav. De kan vara tillverkade av stålkonstruktioner eller av
betong.
4.2.1.1 Maskinvikt och ytlast
Värden för maskinvikter och ytlast anges i avsnitt 3.3.1, sidan 107.
4
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Infrastruktur på uppställningsplatsen Från programversion SR.70x.xx Utgåva 01/2011
218
4.2.1.2 Svängningsgränsvärden
Automaten är okänslig mot golvvibrationer. Dock ska de nedanstående svängningsgränsvärden
hållas.
4
4
4
4
4
4.2.2 Tryckluftsmatning
4.2.2.1 Kontrollera tryckluftsmatningen
Kontrollera om tryckluftsmatningen motsvarar de föreskrivna maskinspecifikationerna (se tabell i
avsnitt 3.2
, sidan 105).
ANM: 4
I dokumentationen "Nätkonfiguration (Elektro och tryckluft) för SMD-anläggningar hos kunder",
artikelnr 00191409-xx är åtgärder beskrivna hur man uppnår de krävda specifikationerna.
→ Protokollera tryckluftsegenskaperna på uppställningsplatsen.
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 4
Parameter Värden
Ters-spektralvärde för svängningshastigheter 5 - 100 Hz
v < 250 µm/s
v
max
-värde i tidsförlopp
v
max
< 1,5 mm/s
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Infrastruktur på uppställningsplatsen
219
4.2.2.2 Tryckluftsanslutning på automaten
4

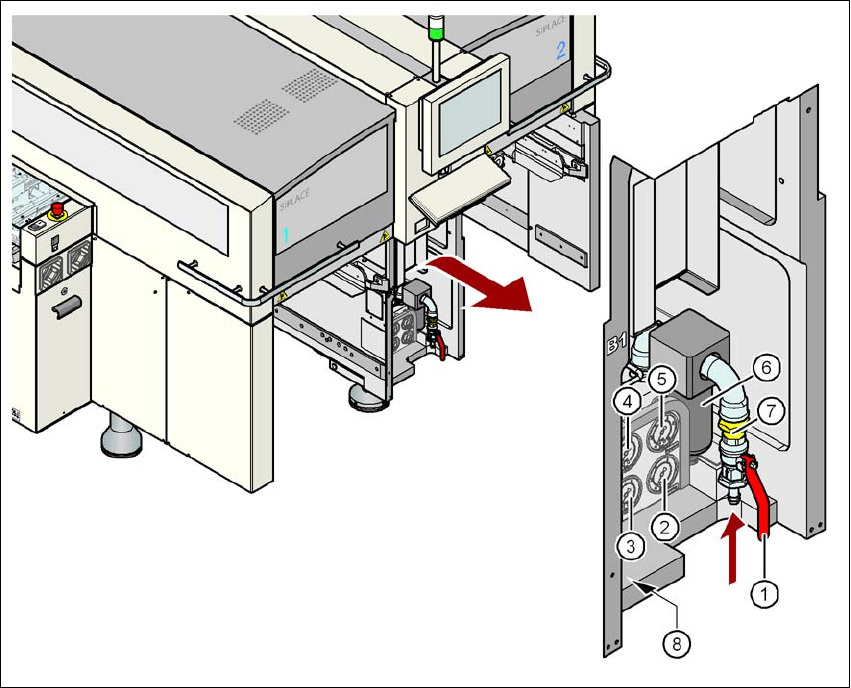

Bild 4.2 - 1 Anslutning av tryckluftsledningen
(1) Avstängningskranen i läge "ÖPPEN"
(2) Manometer för försörjningstryck till maskinkomponenterna
Börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 Bar (Visningsområde 0 - 0,6 MPa, 0 - 6 Bar)
(3) Manometer för försörjningstryck till portalfördelaren
Börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 Bar (Visningsområde 0 - 0,6 MPa, 0 - 6 Bar)
(4) Manometer för försörjningstryck till Bulkcase-matare
Börtryck: 0,25 ± 0,05 MPa, 2,5 ± 0,5 Bar (Visningsområde: 0 - 0,6 MPa, 0 - 6 Bar)
(5) Manometer för ingångstryck
Börtryck: 0,5 - 1,0 MPa, 5 - 10 Bar (Visningsområde: 0 - 1,0 MPa, 0 - 10 Bar)
(6) Tryckluftfilter
(7) Tryckluftsanslutning
(8) Insexskruv för fastsättning av pneumatikenheten
