ANM 4
De japanska försörjningnäten (3 x 200 V~) och försörjningsnäten i USA (3 x 208 V~) ansluts till
klämmorna för 3 x 204 V~.
4
4
4
4
Bild 4.2 - 6 Anslutningsdonets position med primäranslutningar på växelströmstransformatorn T1
(1) Växelströmstransformator T1
(2) Skylt med primärsidans anslutningsschema
(3) Anslutningsdon med växelströmstransformatorn T1:s primäranslutningar
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Infrastruktur på uppställningsplatsen Från programversion SR.70x.xx Utgåva 01/2011
226
4.2.3.6 Kontrollera bryggorna för inkopplingsströmbegränsningen
Inkopplingsströmbegränsningen måste konfigureras beroende på försörjningsspänningen. Detta
görs med hjälp av stickbara bryggor på kretskortet för inkopplingsströmbegränsningen (pos 1 i bild
4.2 - 7
, sida 226).
4

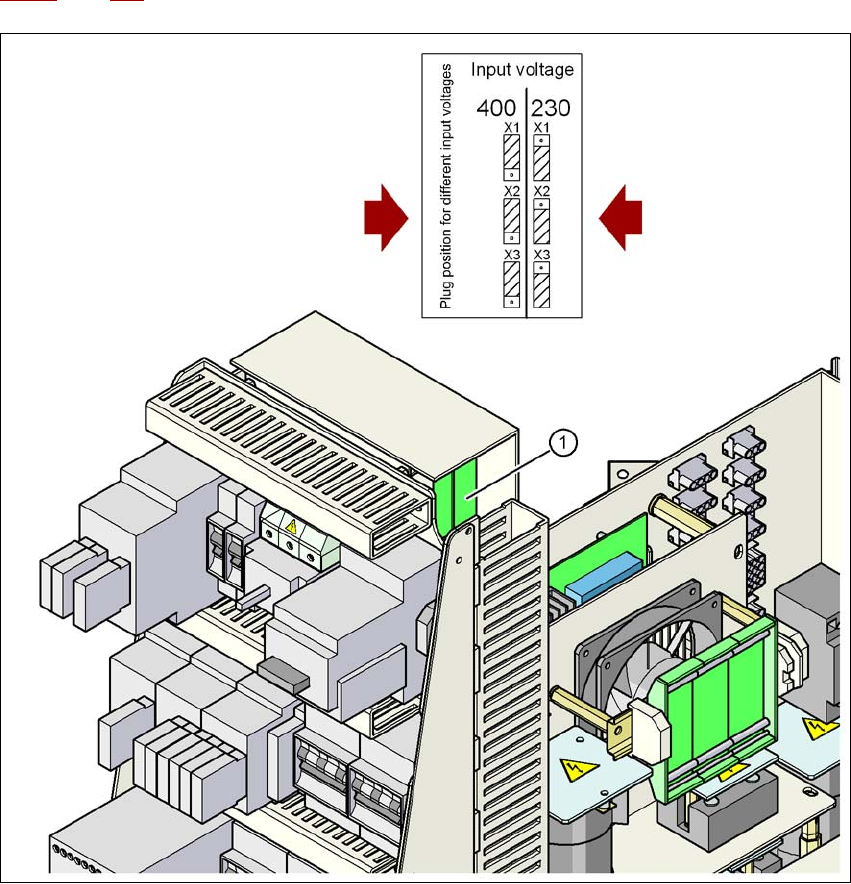

Bild 4.2 - 7 Placering av kretskort och stickanslutningar för inkopplingsströmbegränsningen
4
(1) Kretskort för inkopplingsströmbegränsningen
X1, X2, X3 Stickkontakt för konfiguration av inkopplingsströmbegränsningen på kretskortet
→ Kontrollera bryggorna och korrigera vid behov.
3 x 380 V~
3 x 400 V~
3 x 415 V~
3 x 200 V~
3 x 208 V~
3 x 230 V~
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
227
4.3 Uppställning av automaten
4.3.1 Kretskortstransportörshöjd för automaten
Automaten kan ställas in för följande kretskortstransportörshöjder:
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm (standardhöjd) 4
950 mm ± 15 mm (SMEMA-höjd) 4
ANM 4
Som kretskortstransportörshöjden betecknar man avståndet mellan överkanten av krets-
kortstransportörsremmen och underkant av maskinfötterna.
4.3.2 Varningsanvisning
FARA 4
Endast ASM AS-tekniker resp. certifierad personal har tillåtelse att ställa upp och sätta automaten
i drift.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Lägg aldrig maskinfötterna för montage under automaten. Alla delsystemen och delar är
monterbara från friutrymmena för komponentborden. Om ni ändå måste utföra montagearbe-
ten på undersidan av automaten, måste den ytterligare säkra den genom lämpliga åtgärder.
Gaffeltrucken ensam är inte tillåtet!
→ Se till att portalen positioneras över kretskortstransportörens område, så att ni inte inskränker
på platsen att röra huvudet under montaget. Ni eliminerar därmed skaderisken.
→ För höjdinställningen av automaten krävs två personer:
– en person utför själva montagearbetena,
– den andra personen betraktar lägesstabiliteten av den upplyfta automaten vid montaget.
→ Bär skyddsskor för skydd av era fötter. En maskinfot väger ca 20 kg.
