1.1.5 SIPLACE X2
X2-ytmonteringsautomaten har en portal per ytmonteringsområde. Följande ytmonteringshuvud-
konfigurationer är möjliga:
a) Ytmonteringsområde 1
b) Ytmonteringsområde 2
Kapacitetsdata finns i avsnitt 3.1, sidan 101.
1.1.6 SIPLACE-princip
Ytmonteringshuvudena hämtar komponenterna från den fast positionerade transportören på kom-
ponentvagnen eller från hållaren på Matrix-Tray-växlaren, och bestyckar det. Ytmonteringsauto-
maten ur X-serien har två ytmonteringsområden:
– Vid enkeltransportör kan upp till två kretskort samtidigt ytmonteras.
– Vid dubbeltransportör kan upp till fyra kretskort samtidigt ytmonteras.
Principen "vilande komponent-beredskap" och "vilande kretskort", som har visat sig vara effektivt
vid alla SIPLACE-automater, har en rad avgörande fördelar:
– Påfyllning av komponenter eller ihopsättningen av remmar, förorsakar inga stilleståndstider.
– Den skakfria matningen av komponenter möjliggör säker upphämtning också av de minsta
komponenterna (t. ex. 01005).
– De vid ytmonteringsprocessen orörliga kretskorten förhindra att komponenter halkar iväg.
– Kombinationen av ytmonteringshuvud med munstycksväxlare, garanterar alltid en optimal
munstyckskonfiguration för den pågående ytmonteringsprocessen. Därmed minimeras för-
flyttningsvägarna och ytmonteringsturordningen optimeras.
Hög flexibilitet, lönsamhet och uppsättningssäkerhet är garantierna för den höga produktiviteten
hos SIPLACE X-serie. Minimala stilleståndstider ökar verkningsgraden och bidrar till produktivi-
tetsvinsten.
1
Ytmonteringshuvude
n YO2
b
Ytmonteringshuvuden YO1
a
C&P20 CPP TH
C&P20 Ja Nej Nej
CPP Ja Ja Nej
TH Ja Ja Ja
Skötselinstruktion SIPLACE X-serie Inledning
Från programversion SR.70x.xx Utgåva 01/2011 Maskinbeskrivning
23
1

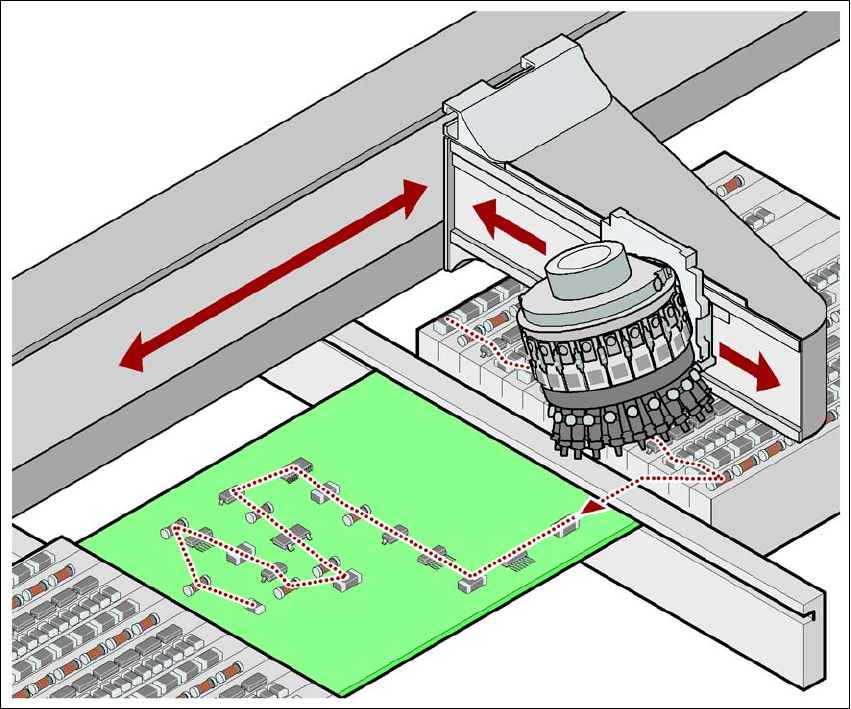

Bild 1.1 - 1 Ytmonteringsprincip enligt Collect&Place-förfarandet
1
1
1.1.7 Nya alternativ och prestanda
För utökning av automatens funktioner, erbjuds följande nya alternativ:
1.1.7.1 SIPLACE MultiStar (CPP) och den nya standard-komp.-kameran, typ 30
Den nya komp.-kameran av typen 30 avlöser den tidigare komp.-kameran av typen 29, som var
monterad på CPP-huvudet. Den kan användas för prototypproduktion med 01005-komponenter.
1.1.7.2 3D-koplanaritetssensor
Från och med programversion SR.705.03 är koplanaritetsmätningen inbyggd i stationsdatorpro-
gramvaran. 3D-koplanaritetssensorn kan anslutas till följande ställplatser på ytmonteringsappara-
terna X4, X3 och X2:
Inledning Skötselinstruktion SIPLACE X-serie
Maskinbeskrivning Från programversion SR.70x.xx Utgåva 01/2011
24
1
3D-koplanaritetssensorn känner av komp.-benen eller balls med en laserlinje. I kombination med
SIPLACE TwinHead levererar denna metod snabbare mätresultat vid till exempel BGA.
1.1.7.3 Multicolor-kamera, typ 24
Från och med denna programversion kan multicolorkameran av typen 24 installeras för mätning
av passmärken och bläckpunkter istället för den standardmässiga KK-kameran. Tre belysnings-
typer kan väljas för kontrastförbättring av passmärken eller bläckpunkter.
1.1.7.4 SIPLACE X4 LED Placer
Från och med programversion SR.705 erbjuder vid en konfiguration för ytmonteringsapparaterna
SIPLACE X4, som är speciellt anpassad till kundönskemålen för produktion av dessa LED Back-
light Units.
Basen för SIPLACE X4 LED Placer är en SIPLACE X4-ytmonteringsautomat med fyra C&P20-
eller CPP-ytmonteringshuvuden. Istället för komponentvagnar har speciella komponentbord in-
stallerats. Speciella, kundspecifika Bowl-matare ställer LED-elementen till förfogande. Om endast
en Bowl-matare riggas på ställplatsen behöver ingen bandkapningsapparat installeras på denna
ställplats. Matarna stöds optimalt av stationsdatorprogramvaran med till exempel Empty Feeder-
funktionen. Därutöver kan ytterligare SIPLACE X-matare riggas. KK-enkel och dubbeltransportö-
rer bearbetar kretskort på upp till 850 mm längd.
Ytmonteringsautomat Ställplats
SIPLACE X2, SIPLACE X3 3
SIPLACE X4 2 eller 3
