Skötselinstruktion SIPLACE X-seri e Upp ställning och idriftsättning Från programversion SR.70x.xx Ut gåva 01/2011 Uppställning av automaten 231 4 Bild 4.3 - 3 Automatens maskinfötter 4 (1) Yttre maskinfot, 4 x, 2 ut för…
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
230
är uttryckligen förbjudet att öka gaffelavståndet så att automaten lyfts i maskinramens sido-
delar. En formförändring av maskinramen blir i så fall följden.
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en deformering av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten
vid lyftet med gaffeltrucken, inte tippar åt sidan.
→ Lyft upp automaten med gaffeltrucken ca. 30 mm. Så undviker ni skador på era fötter om ma-
skinfötterna av misstag skulle sänkas ner.
Automaten står på 6 fötter.
– 4 yttre maskinfötter (pos 1 i bild 4.3 - 3
, sida 231)
De yttre maskinfötterna finns i två utförande: 4
– yttre maskinfot för kretskorttransporthöjden 830 mm, längd 369 mm,
artikelnr 03041008-01 (pos 1 bild 4.3 - 2
)
– yttre maskinfot för kretskorttransporthöjderna 900, 930 och 950 mm,
längd 439 mm, artikelnr 03000890-02 (pos 2 i bild 4.3 - 2
)
– 2 mellan maskinfötter (pos 2 i bild 4.3 - 3
, sida 231) med 2 distansstycken (pos 3 och pos 4 i
bild 4.3 - 3
, sida 231) för höjdinställningen, vid behov.
4

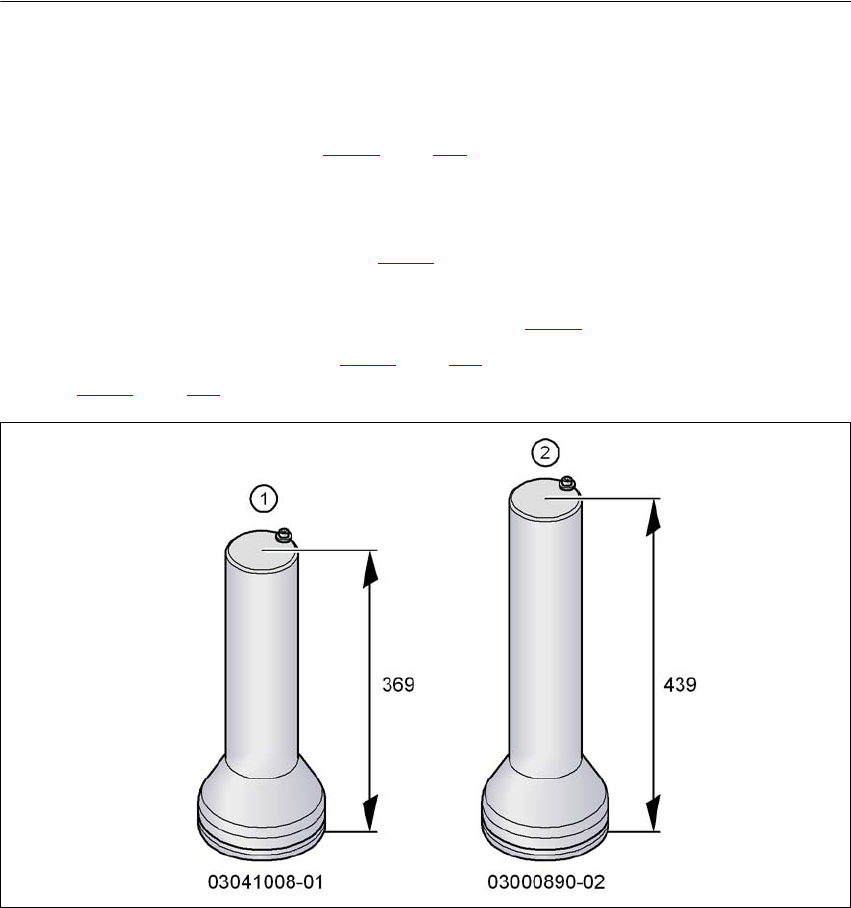

Bild 4.3 - 2 Yttre maskinfötter - två utföranden (mått i millimeter)
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
231
4

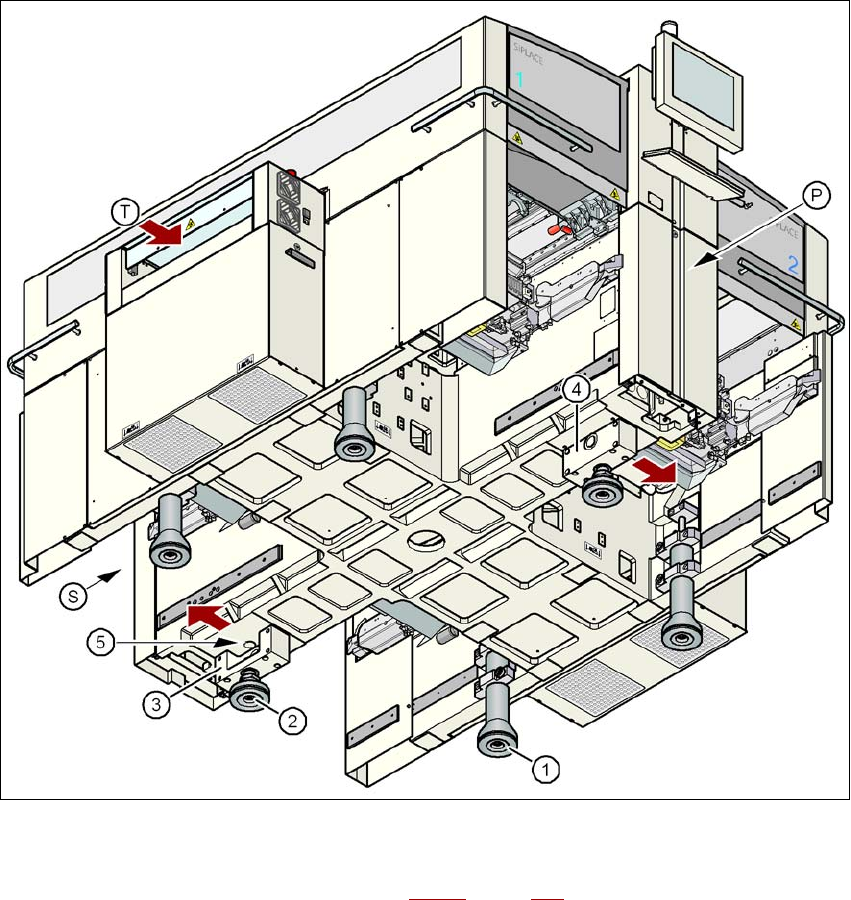

Bild 4.3 - 3 Automatens maskinfötter
4
(1) Yttre maskinfot, 4 x, 2 utföranden (se bild 4.3 - 2, sidan 230)
(2) Mellersta maskinfot, 2 x
(3) Distansstycke vid sidan om elaggregatet
(4) Distansstycke vid sidan om pneumatikenheten
(5) Gängat hål för den mellersta maskinfoten
(T) Transportriktning för kretskort
(P) Pneumatikenhet
(S) Elaggregat
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
232
4.3.4.1 Förinställning av de mellersta maskinfötternas höjd
Sedan förinställs de mellersta maskinfötternas höjd. Beroende på automathöjden måste distans-
styckena skruvas på, på rätt ställe på undersidan.
Kretskortstransportörshöjd på 830 mm ställs in 4
För kretskortstransportörshöjden 830 mm behöver ni inget distansstycke.
→ Skruva in de mellersta maskinfötterna i de avsedda gängade hålen, så djupt in det går (se
Punkt 5 i bild 4.3 - 3
, sida 231).
Kretskortstransportörshöjd på 900 mm ställs in 4
För kretskortstransportörshöjd på 900 mm behöver ni distansstycket.
→ Rikta in dessa, så att 90 mm-sidan är vertikalt inriktad och hålet för den mellersta maskinfoten
pekar neråt.
4
4
4
4
4
4
4
4
4
4
4
4

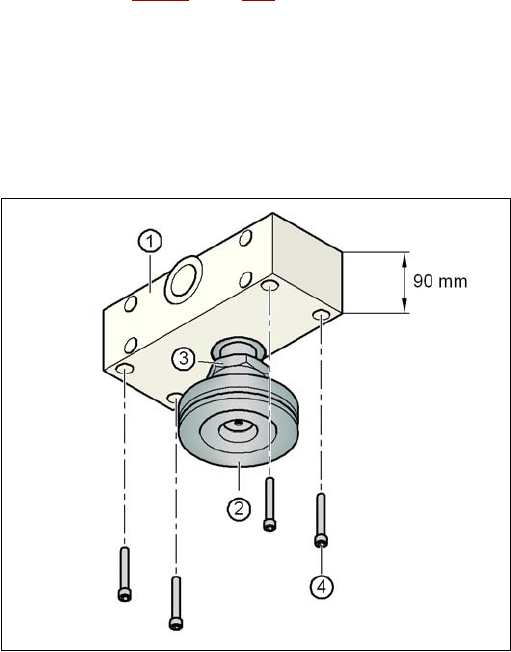

Bild 4.3 - 4 Riktning av distansstycke för 900 mm transporthöjd
4
(1) Distansstyckshöjd 90 mm
(2) Mellersta maskinfot
(3) Kontermutter M24
(4) Insexskruv M12x80, 4 st
→ Skruva in med mellersta gängan på den mellersta maskinfoten i hålet på undersidan av dis-
tansstycket.
→ Rikta in de båda distansstyckena på maskinundersidan på följande sätt:
– Öppningen för distansstycket på pneumatikenhetens sida pekar i riktning med krets-
