Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie Uppställning av a utomaten Från pr ogramversion SR.70x.xx Utgåva 01/2011 236 4.3.5 Montera påbyggnadssat ser på maskinramen 4.3.5.1 Montera påbyggnadssat…
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
235
→ Sätt in passande maskinfot för den önskade höjden av kretskorttransportören.
De yttre maskinfötterna finns i två utförande: 4
– yttre maskinfot för kretskorttransporthöjden 830 mm, längd 369 mm,
artikelnr 03041008-01 (pos 1 bild 4.3 - 3
, sida 231)
– yttre maskinfot för kretskorttransportörhöjderna 900, 930 och 950 mm,
längd 439 mm, artikelnr 03000890-02 (pos 2 i bild 4.3 - 3
, sidan 231)
→ Genomför förinställningen för alla de yttre maskinfötterna.
Avståndet mellan maskinfotsundersidan och underkant på maskinramen ska hålla följande
värden:
→ Justera inställningsskruvarna M24x2x120 (pos 3 i bild 4.3 - 6
, sida 234) med öppen nyckel
SW 36 så att avstånden i tabellen ovan uppnås för respektive transporthöjd.
→ Sänk nu försiktigt ner automaten med gaffeltrucken, tills maskinfötterna berör golvet lika. En
andra person ska alltid kontrollera att automaten har ett stabilt läge under nersänkningen.
Eventuellt måste klämningen på de yttre maskinfötterna lossas något.
→ Sänk åter ner automaten försiktigt, tills de yttre maskinfötterna berör inställningsskruvarna
M24x2x120 (pos 3 i bild 4.3 - 6
, sida 234) för höjdjusteringen.
→ Se till att de mellersta maskinfötterna (se Punkt 2 i bild 4.3 - 3
, sidan 231) ännu inte berör
golvet. Om det behövs, skruva in de mellersta maskinfötterna något in i automaten resp. in i
distansstycket.
ANM 4
Beskrivningen för den slutgiltiga justeringen av automaten finns i avsnitt 4.3.18, sidan 279.
Kretskortstransporthöjd Avståndet mellan maskinfotsundersidan och underkant
på maskinramen
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
236
4.3.5 Montera påbyggnadssatser på maskinramen
4.3.5.1 Montera påbyggnadssats på kretskortsutmatningssidan
Vid leverans av automaten, är påbyggnadssatsen på kretskortsutmatningssidan och krets-
korts-utmatningstransportören demonterade. För att montera påbyggnadssatsen på kretskortsut-
matningssidan gör ni på följande sätt:
– Montera utmatningstransportör
se avsnitt 4.3.6, sida 237
– Montera påbyggnadssats på kretskortsutmatningssidan se avsnitt 4.3.7, sida 238
– Installera axelenhet se avsnitt 4.3.8, sida 244
– Montera signallampa se avsnitt 4.3.14, sida 268
– Integrera automaterna i linjen se avsnitt 4.3.17, sida 276
– Slutgiltig justering av automaterna se avsnitt 4.3.18, sida 279
4.3.5.2 Montera påbyggnadssats på kretskortsinmatningssidan
Var också påbyggnadssatsen på kretskortsinmatningssidan demonterad, av transporttekniska
skäl, måste ni, innan ni integrerar automaten i linjen (se avsnitt 4.3.17
, sidan 276) också utföra
följande arbetssteg:
– Montera inmatningstransportör
se avsnitt 4.3.9, sida 252
– Montera påbyggnadssats på kretskortsinmatningssidan se avsnitt 4.3.10, sida 254
– Installera Box-PC-enhet på SIPLACE X4I se avsnitt 4.3.12, sida 263
– Installera axelenhet se avsnitt 4.3.13, sida 266
– Montera signallampa se avsnitt 4.3.14, sida 268
– Integrera automaterna i linjen se avsnitt 4.3.17, sida 276
– Slutgiltig justering av automaterna se avsnitt 4.3.18, sida 279
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
237
4.3.6 Montera utmatningstransportör
4.3.6.1 Verktyg
– Sexkantsstiftnyckel, DIN 911, sats
– Kryssmejsel, storlek 1
4.3.6.2 Montering
4

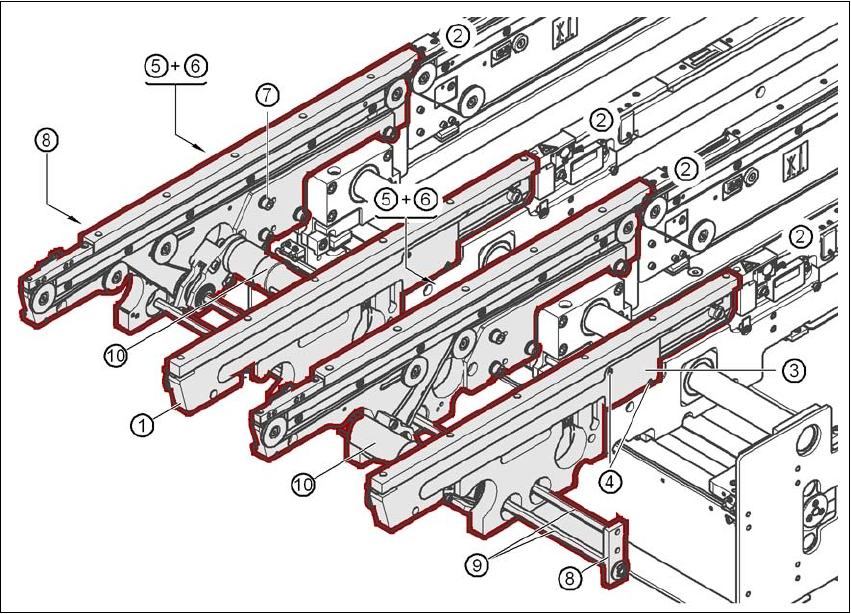

Bild 4.3 - 7 Utmatningstransportör - dubbeltransportör
(1) Vang, utmatningstransportör
(2) Vang, bearbetningstransportör 2
(3) Kabelövertäckning 20 x 200
(4) Försänkt skruv, ISO 7046, M3x6, 2 st per kabelövertäckning
(5) Kabelövertäckning 20 x 310
(6) Cylinderskruv DIN 912, M3x5, 1 st per kabelövertäckning
(7) Cylinderskruv DIN 912, M6x16, och bricka, 4 st per vang.
(8) Styrning sexkantaxel
(9) Sexkantaxel (enkeltransport: en, dubbeltransport: två)
(10) Drivenhet
