Skötselinstruktion SIPLACE X-seri e Upp ställning och idriftsättning Från programversion SR.70x.xx Ut gåva 01/2011 Uppställning av automaten 247 4.3.8.3 Axelenhet X3 (port al 3) - elektriska anslutningsställen 4 4 Bild 4…
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
246
4
4
→ Kontrollera omkopplarpositionen S1:
1: FRÅN
2: Ej använd
→ Fortsätt med avsnitt 4.3.8.7
"Montera axelenhet", sidan 251.
X09_3sq X09_3sq 03050896 Haka in stickkontakt
X10_3sq X10_3sq 03050895 Haka in stickkontakt
X11_3sq X11_3sq 03050906 Haka in stickkontakt
X12_3sq X12_3sq 03050905 Haka in stickkontakt
X30_1sq X30_1sq 03010052 Skruva fast
X30_2sq X30_2sq 03010054 Skruva fast
Axelenhet
stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
247
4.3.8.3 Axelenhet X3 (portal 3) - elektriska anslutningsställen
4
4

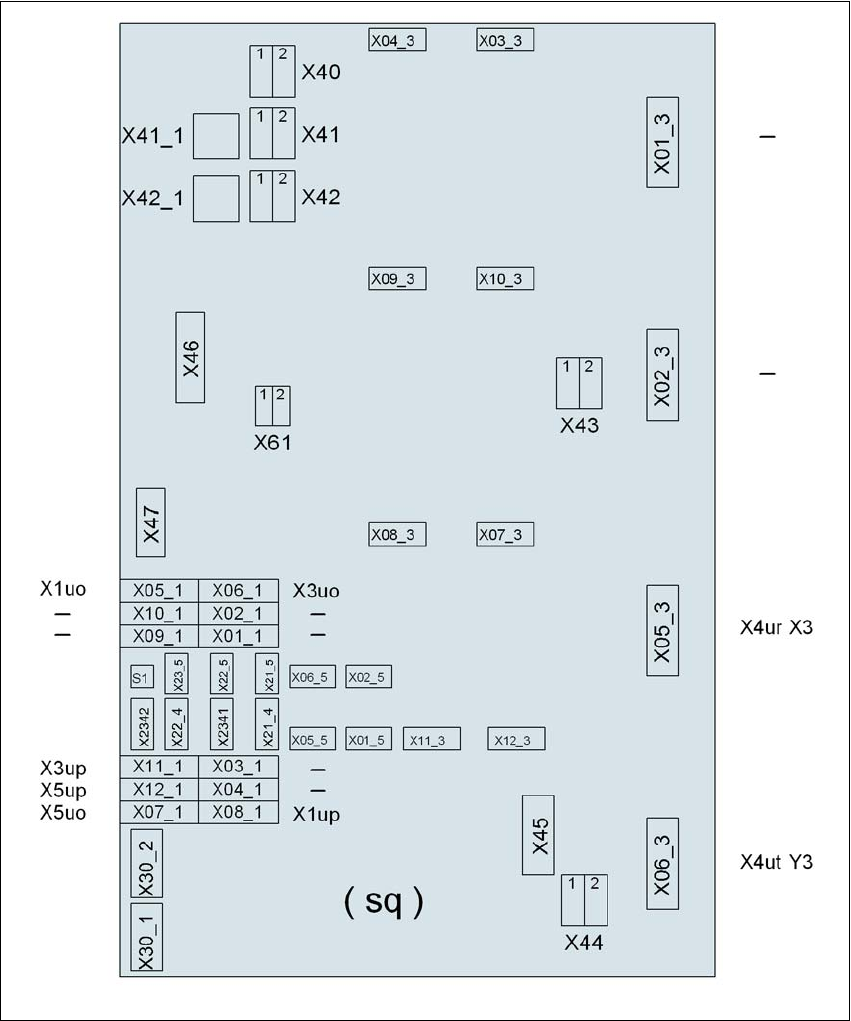

Bild 4.3 - 12 Axelenhet X3 (portal 3), baksida - elektriska anslutningsställen
Stickkontakt
Stick-
kontakt
Stick-
kontakt
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
248
4.3.8.4 Axelenhet X3 (portal 3) - anslut stickkontakt
→ Anslut de elektriska kablarna enligt följande schema, till:
4
4
→ Kontrollera omkopplarpositionen S1:
1: TILL
2: Ej använd
→ Fortsätt med avsnitt 4.3.8.7
"Montera axelenhet", sidan 251.
Axelenhet
stickkontakt
Anslutningskabel Observera
Stickkontakt Kabel
X41_1sq X41_1sq 03050899 Haka in stickkontakt
X42_1sq X42_1sq 03050899 Haka in stickkontakt
X45sq X45sq 03050900-W1 Haka in stickkontakt
X46sq X46sq
03050900-W2
03050900-W3
Haka in stickkontakt
X47sq X47sq
03050900-W4
03050900-W5
Haka in stickkontakt
X05_3sq X4ur 03050901 Haka in stickkontakt
X06_3sq X4ut 03050902 Haka in stickkontakt
X05_1sq X1uo 03009811 Stick in till anslag
X06_1sq X3uo 03009812 Stick in till anslag
X07_1sq X5uo 03009813 Stick in till anslag
X08_1sq X1up 03009814 Stick in till anslag
X11_1sq X3up 03009815 Stick in till anslag
X12_1sq X5up 03009816 Stick in till anslag
X07_3sq X07_3sq 03050903 Haka in stickkontakt
X08_3sq X08_3sq 03050904 Haka in stickkontakt
X11_3sq X11_3sq 03050906 Haka in stickkontakt
X12_3sq X12_3sq 03050905 Haka in stickkontakt
X30_1sq X30_1sq 03010054 Skruva fast
X30_2sq X30_2sq 03010054 Skruva fast
