Skötselinstruktion SIPLACE X-seri e Upp ställning och idriftsättning Från programversion SR.70x.xx Ut gåva 01/2011 Uppställning av automaten 253 → Demontera ka belövertäckningarna ( pos 3 och 5 på bild 4.3 - 14 , sida 25…
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
252
4.3.9 Montera inmatningstransportör
4.3.9.1 Verktyg
– Sexkantsstiftnyckel, DIN 911, sats
– Kryssmejsel, storlek 1
4.3.9.2 Montering
4

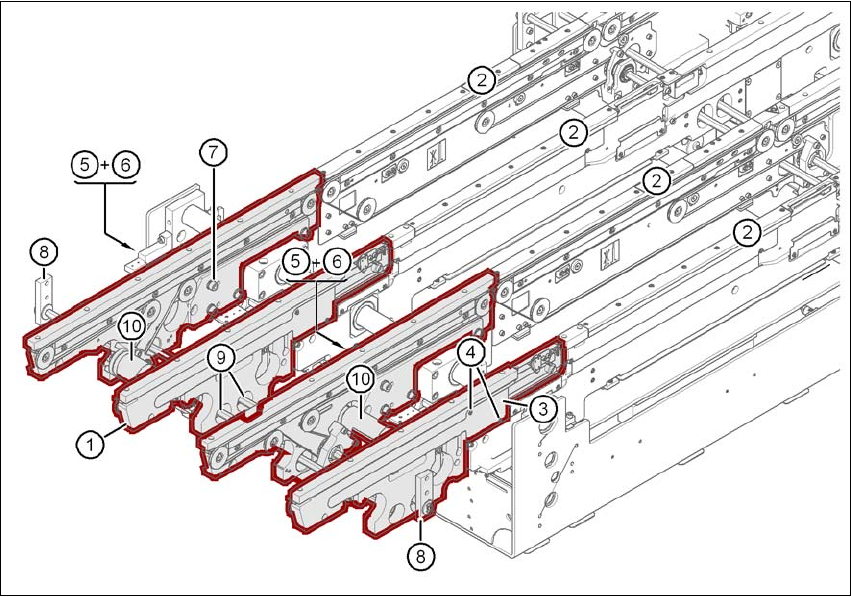

Bild 4.3 - 14 Inmatningstransportör - dubbeltransportör
(1) Vang, inmatningstransportör
(2) Vang, bearbetningstransportör 1
(3) Kabelövertäckning 20 x 200
(4) Försänkt skruv, ISO 7046, M3x6, 2 st per kabelövertäckning
(5) Kabelövertäckning 20 x 310
(6) Cylinderskruv DIN 912, M3x5, 1 st per kabelövertäckning
(7) Cylinderskruv DIN 912, M6x16, och bricka, 4 st per vang.
(8) Styrning sexkantaxel
(9) Sexkantaxel (enkeltransport: en, dubbeltransport: två)
(10) Drivenhet
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
253
→ Demontera kabelövertäckningarna (pos 3 och 5 på bild 4.3 - 14, sida 252) till inmatningstran-
sportören (pos 1 på bild 4.3 - 14
, sida 252).
→ Sätt vangen (pos 1 i bild 4.3 - 14
, sida 252) försiktigt på bearbetningstransportörens vang
(pos 2 i bild 4.3 - 14
, sida 252).
SE UPP! 4
Se upp så att inte kabeln till fotocellerna eller drivmotorerna klipps av.
→ Fäst varje vang med 4 cylinderskruvar M6x16 och tillhörande brickor (pos 7 i bild 4.3 - 14
,
sida 252
).
→ Förbind de elektriska kablarna med fotocellerna och drivmotorerna.
→ Fäst kabelövertäckningarna (pos 3 och 5 i bild 4.3 - 14
, sida 252).
→ För in sexkantaxeln (pos 9 i bild 4.3 - 14
, sida 252) i drivenheten (pos 10 i bild 4.3 - 14, sida
252
).
→ Se till att sexkantaxelförningen (pos 8 i bild 4.3 - 14
, sida 252) alltid pekar på den trans-
portvang, på vilken drivenheten är fästad på (pos 10 i bild 4.3 - 14
, sida 252).
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
254
4.3.10 Montera påbyggnadssats på kretskortsinmatningssidan
4.3.10.1 Verktyg
– Sexkantsstiftnyckel, DIN 911, sats
– Maskinnyckel
4.3.10.2 Montering
4

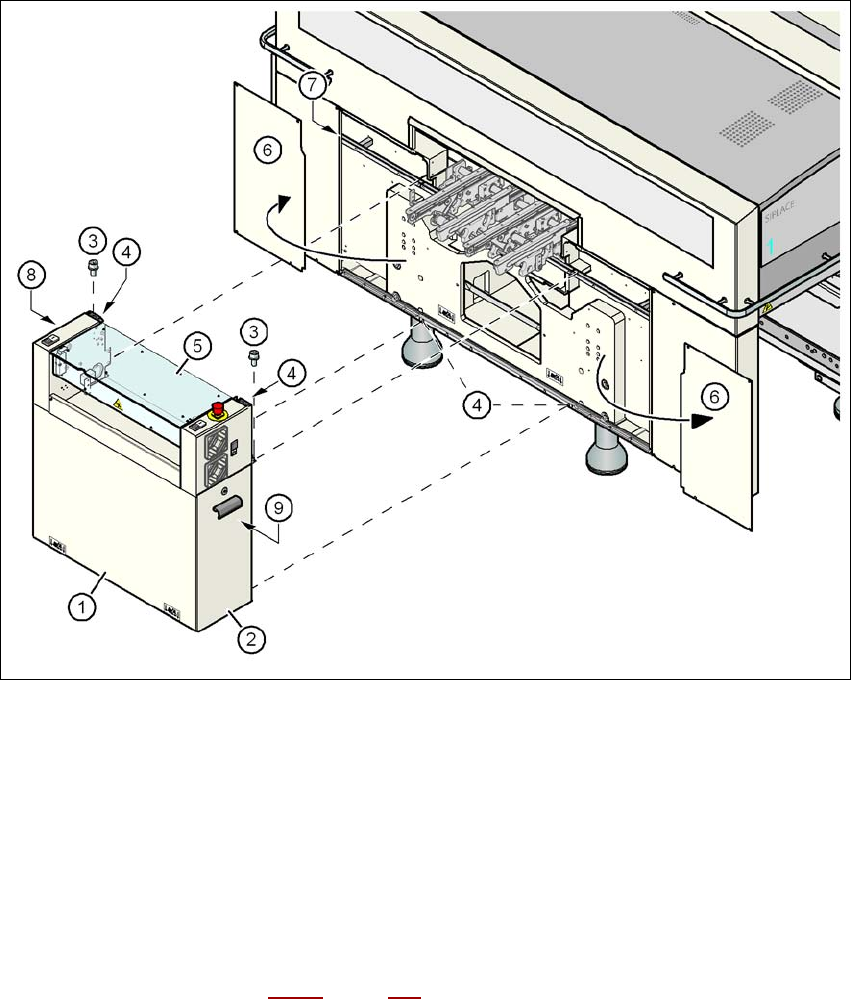

Bild 4.3 - 15 Montera påbyggnadssats på kretskortsinmatningssidan
(1) Påbyggnadssats
(2) Dörrar
(3) Cylinderskruv DIN 912, M6x16 och bricka
(4) Jordanslutning
(5) Transportövertäckning
(6) Sidoplåt, demonteras
(7) Inskjutningslist
(8) Box-PC-enhet (se avsnitt 4.3.12
, sidan 263)
(9) Axelenhet (X4I, X4, X3: portaler 1 och 4)
