Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie Uppställning av a utomaten Från pr ogramversion SR.70x.xx Utgåva 01/2011 256 4.3.10.3 Fäst styrningen till sexkant axeln → Fäst vid enkeltransportör en s…
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
255
→ Ta bort båda sidoplåtarna (pos 6 i bild 4.3 - 15, sida 254).
SE UPP! 4
Skruva inte loss de tre undre skruvarna direkt, utan lossa bara, så att sidoplåten inte faller
ner.
→ Lossa sidoplåtens jordkabel.
→ Ta bort de båda dörrarna (pos 2 i bild 4.3 - 15
, sida 254) från påbyggnadssatsen (pos 1).
ANM: 4
För att undvika skador, rekommenderar vi att en andra person hjälper till med montaget av
påbyggnadssatsen.
→ Ställ Box-PC-enheten
a
(pos 8 i bild 4.3 - 15, sida 254) och axelenheten (pos 9 i bild 4.3 - 15,
sida 254
) vid sidan om automaten, för att få tillräcklig plats för monteringen av påbyggnads-
satsen (pos 1 i bild 4.3 - 15
, sida 254).
→ Se till att förbindelsekabeln till Box-PC-enheten och axelenheten inte är spänd.
→ Lyft påbyggnadssats (pos 1 i bild 4.3 - 15
, sida 254) till maskinramen och positionera denna
så, att montagevinkeln ligger på inskjutningslisten (pos 7 i bild 4.3 - 15
, sida 254).
SE UPP! 4
Se till att påbyggnadssatsen lite kolliderar med kretskortstransportörens sexkantaxel och blir
böjd.
→ Fäst påbyggnadssatsen med 4 cylinderskruvar M6x16 och tillhörande brickor (pos 3 på bild
4.3 - 15
, sidan 254).
a) se avsnitt 4.3.12, sida 263
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
256
4.3.10.3 Fäst styrningen till sexkantaxeln
→ Fäst vid enkeltransportör en styrning för sexkantaxeln (pos 8 i bild 4.3 - 14, sida 252) på på-
byggnadssatsen med två cylinderskruvar M6x16 och brickor.
→ Fäst, vid dubbeltransportör två styrningar till sexkantaxeln (pos 8 i bild 4.3 - 14
, sida 252) på
påbyggnadssatsen med vars två cylinderskruvar M6x16 och brickor.
4.3.10.4 Gör kabelförbindningar - påbyggnadssats på kretskortsinmatningssidan
4
Vänster sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
Start-/stoppknapp
Brytare kretskort-transport-övertäckning
X61/03020410 X61/03002537
Skyddskåpsbrytare, ställplats 4
X54/03020409 X54/03002540
Knapp, komponentvagn-indragningsanordning,
ställplats 4
X242/03021056 X242/03021054
Höger sida av påbyggnadssatsen
(sett i transportriktningen)
Stickkontakt/kabel På stickkontakt/
kabel
NÖDSTOPP-knapp
Start-/stoppknapp
X64/03020687 X64/03002538
Skyddskåpsbrytare, ställplats 1
X51/03020409 X51/03002539
Knapp, komponentvagn-indragningsanordning,
ställplats 1
X212/03021056 X212/03021051
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
257
4.3.10.5 Montera jordkabel för dörrarna
→ Fäst de båda jordkablarna för dörrarna (pos 4 i bild 4.3 - 15, sida 254) på följande sätt i ma-
skinramen:
4

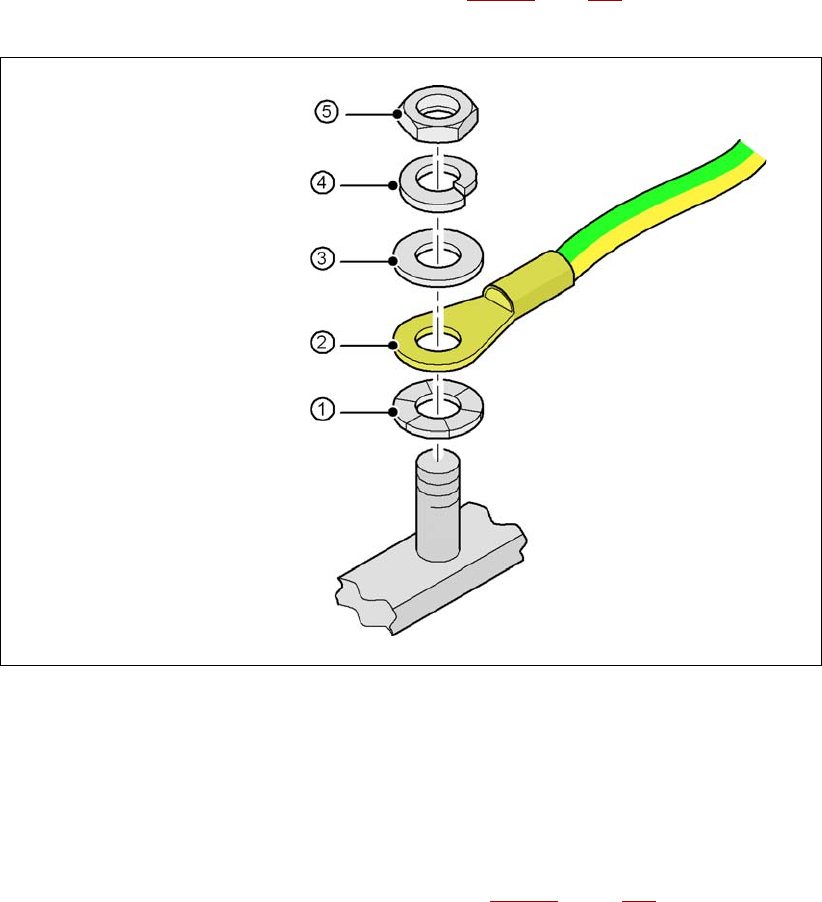

Bild 4.3 - 16 Montera jordkabel
4
4
4
4
4
4.3.10.6 Kontrollera och ställ in skyddskåpsbrytaren
→ Kontrollera skyddskåpsbrytarens funktion (pos 2 i bild 4.3 - 17, sidan 258).
→ Justera vid behov skyddskåpsbrytaren (se Serviceanvisningen).
4
Sexkantmutter M5
Fjäderring M5, DIN 7980
Bricka M5, DIN 125
Kabelsko, ringformad
Kontaktbricka
