Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
257
4.3.10.5 Montera jordkabel för dörrarna
→ Fäst de båda jordkablarna för dörrarna (pos 4 i bild 4.3 - 15, sida 254) på följande sätt i ma-
skinramen:
4
Bild 4.3 - 16 Montera jordkabel
4
4
4
4
4
4.3.10.6 Kontrollera och ställ in skyddskåpsbrytaren
→ Kontrollera skyddskåpsbrytarens funktion (pos 2 i bild 4.3 - 17, sidan 258).
→ Justera vid behov skyddskåpsbrytaren (se Serviceanvisningen).
4
Sexkantmutter M5
Fjäderring M5, DIN 7980
Bricka M5, DIN 125
Kabelsko, ringformad
Kontaktbricka
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
258
4.3.10.7 Installera ingreppsskydd "nere"
Automater levereras bara med en beröringsskyddsplåt "nere" Monteras automaten inom en linje,
bortfaller beröringsskyddsplåten mellan ut- och inmatningstransportörerna, som sitter nära varan-
dra.
VARNING 4
Montera i princip en beröringsskyddsplåt "nere", vid inmatningssidan på den första automaten
och vid utmatningssidan på den sista automaten i en linje (artikelnr 03045426-01) med 4 insex-
skruvar M4x12. Ni förhindrar härmed ett obefogat ingrepp av personalen, inne i automaten.
4

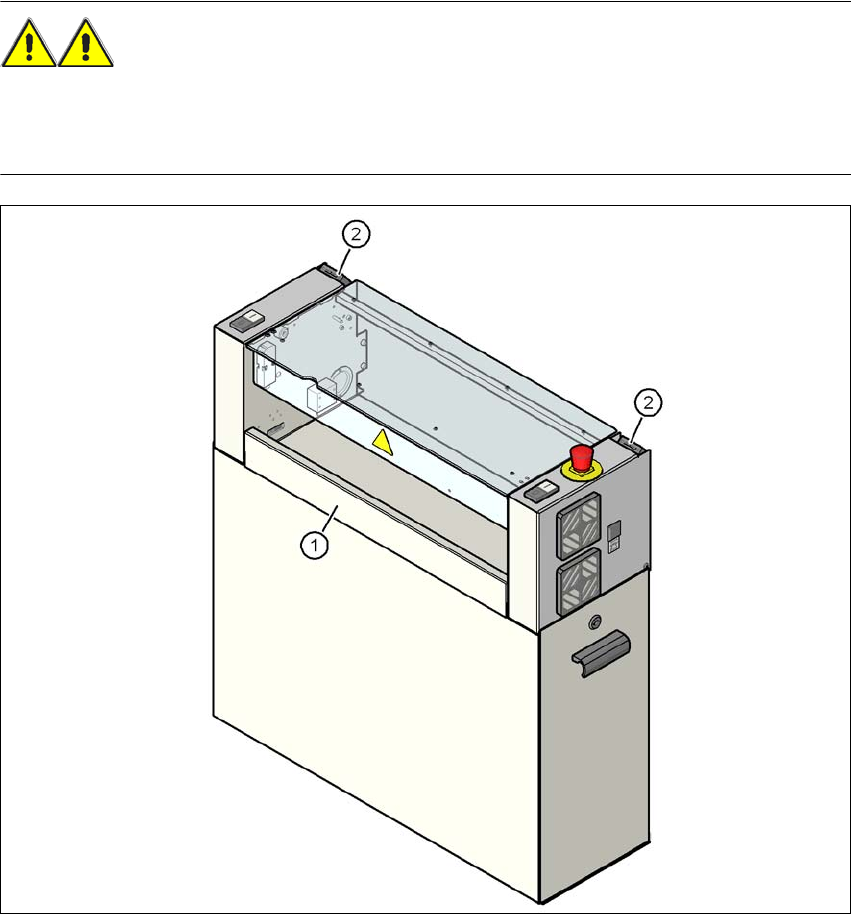

Bild 4.3 - 17 Montera beröringsskyddsplåt "nere" på kretskortsutmatningssidan
(1) Ingreppsskyddsplåt "nere", artikelnr 03045426-xx
(2) Skyddskåpsbrytare
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
259
4.3.11 Installera Box-PC-enhet på SIPLACE X4/X3/X2
4.3.11.1 Box-PC-enhet - elektriska anslutningsställen
4

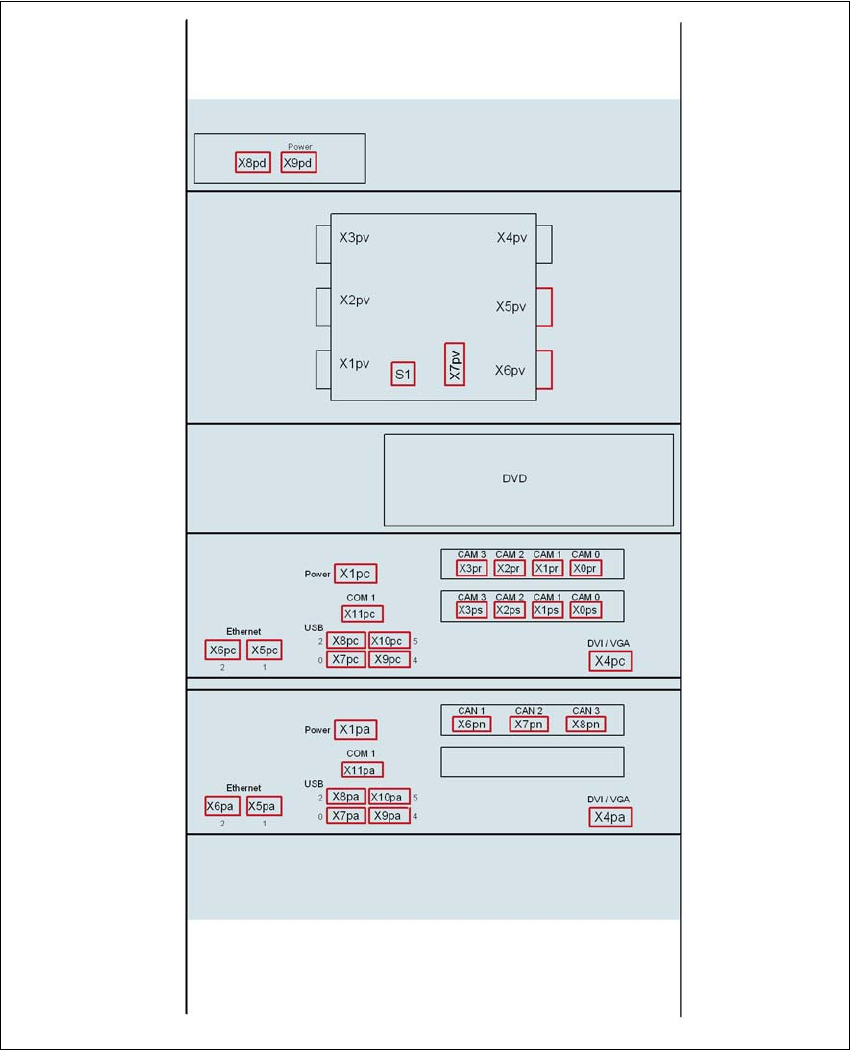

Bild 4.3 - 18 Box-PC-enhet för SIPLACE X4/X3/X2, frontsida - anslut stickkontakt
USB-hubb
Videomultiplexer
Styrdator
Maskinstyrsystem
