Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie Uppställning av a utomaten Från pr ogramversion SR.70x.xx Utgåva 01/2011 270 4.3.16 A vståndsmått för maskinfötterna och den fast a kret skort-transportk…
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
269
4

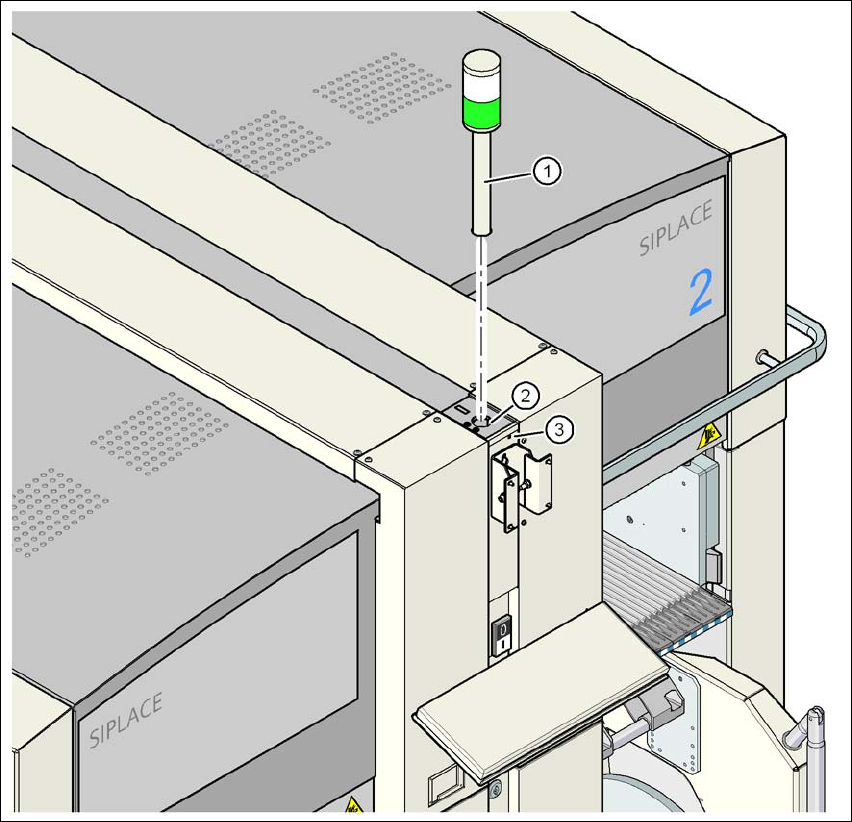

Bild 4.3 - 22 Montera signallampa
(1) Signallampa
(2) Hål för signallampa
(3) Hål för låsskruven
4.3.15 Sätt fast monitorer
→ Sätt fast monitorerna och anslut kablarna.
→ Kontrollera kabelanslutningarna
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
270
4.3.16 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.16.1 Avståndsmått för maskinfötterna och den fasta högra transportkanten för
kretskorts enkeltransport
4
Bild 4.3 - 23 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport
i millimeter - standardtransportbredd
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
271
4.3.16.2 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för
kretskorts enkeltransport
4
Bild 4.3 - 24 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport
i millimeter - standardtransportbredd
