4.3.16 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.16.1 Avståndsmått för maskinfötterna och den fasta högra transportkanten för
kretskorts enkeltransport
4

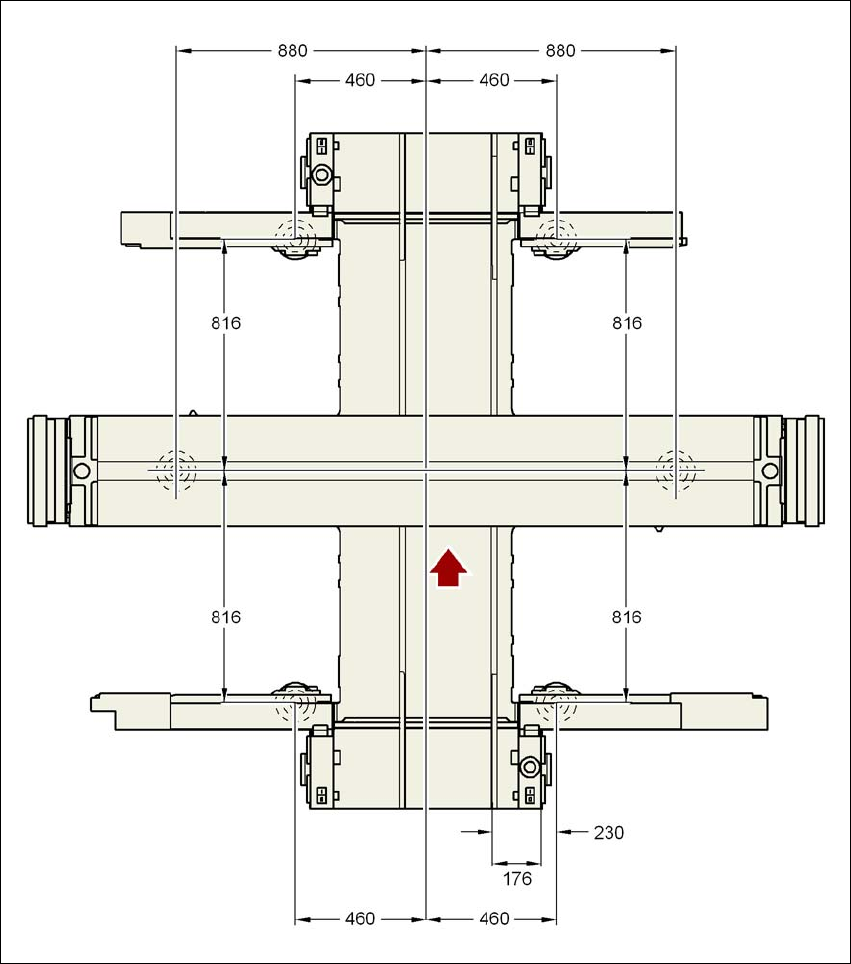

Bild 4.3 - 23 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport
i millimeter - standardtransportbredd
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
271
4.3.16.2 Avståndsmått för maskinfötterna och den fasta vänstra transportkanten för
kretskorts enkeltransport
4
Bild 4.3 - 24 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts enkeltransport
i millimeter - standardtransportbredd
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
272
4.3.16.3 Avståndsmått för maskinfötterna och den fasta högra transportkanten för
kretskorts dubbeltransport
4
Bild 4.3 - 25 Avståndsmått för maskinfötterna och den fasta högra transportkanten för kretskorts dubbeltransport
i millimeter - standardtransportbredd
