4.3.18 Slutgiltig justering av automaterna
→ Lägg alltid maskinvattenpasset i X- och Y-riktningen på vangerna till kretskortstransportörer-
na i ytmonteringsområde 1 (se bild 4.3 - 31
). Kretskort-transportörbredden är förinställd:
Enkeltransportör 210 mm
Dubbeltransportör, spår 1 100 mm
Dubbeltransportör, spår 2 210 mm 4
ANM: 4
Lägg vid dubbeltransportör vattenpasset för justering i X-riktningen alltid bara på de yttre
vangerna.
→ Mät avståndet mellan överkant på KK-transportörremmen och underlaget. Detta avstånd ska
ligga på 800 mm, 900 mm, 930 mm resp. 950 mm.
4

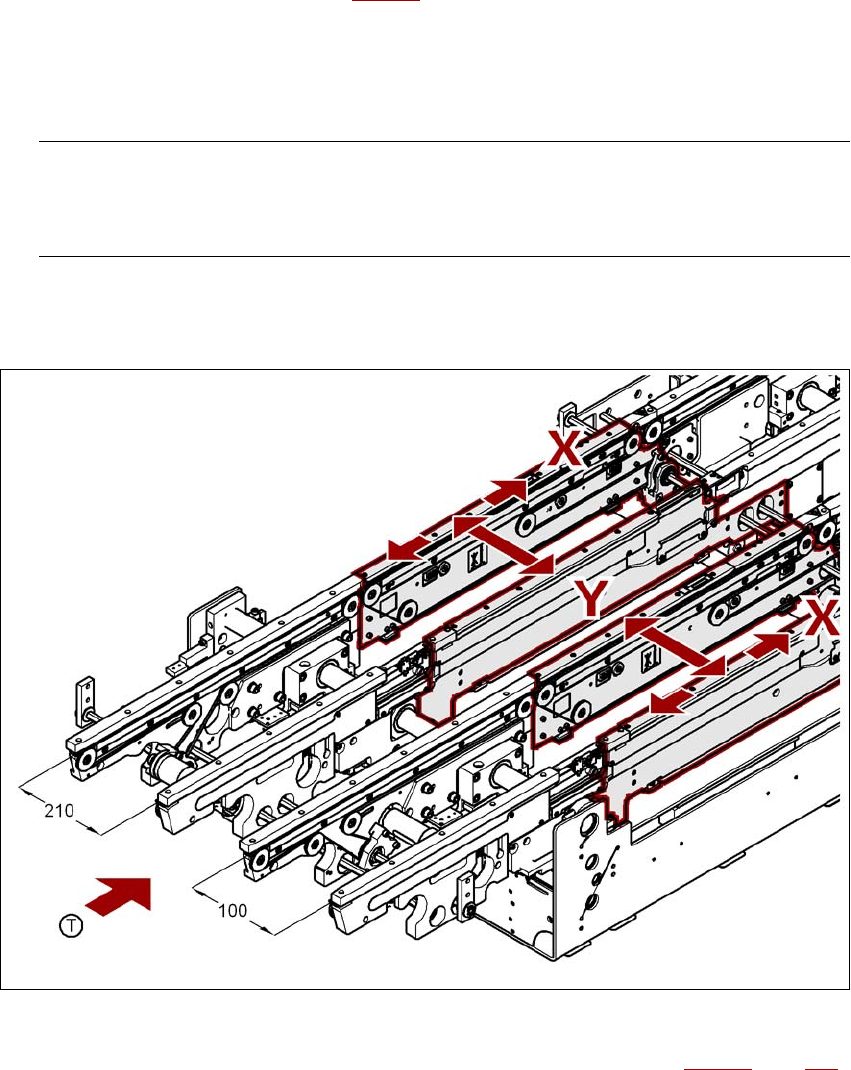

Bild 4.3 - 31 Justering av automaten i X- och Y-riktningarna
→ Justera med gaffelnyckel SW36 justerskruvarna M24x2x120 (pos 1 i bild 4.3 - 32, sida 280)
så, att vid begärd höjd av kretskortstransportören, vattenpasset inte visar någon avvikelse
från vågrätt läge.
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
280
4
Bild 4.3 - 32 Justera höjden av de yttre maskinfötterna
(1) Justerskruv M24x2x120 för höjdjusteringen
(2) Yttre maskinfot
(3) Klämstycke
(4) Insexskruv M24x90
→ Kontrollera den erforderliga kretskortstransportörshöjden.
→ Är automaten riktad, drar ni med vridmomentnyckeln fast insexskruvarna M24x90 (pos 4) till
klämmorna för klämstyckena till alla yttre maskinfötterna (pos 3).
ANM 4
Åtdragningsmomentet är 130 Nm. Vid mindre åtdragningsmoment kan automaten komma att
vibrera.
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Uppställning av automaten
281
→ Vrid de mellersta maskinfötterna med haknyckel 135 - 145 så mycket ut att dessa står fast på
golvet.
→ Se till så att ni inte vrider ut de mellersta maskinfötterna så långt ut att automaten feljusteras.
4
Bild 4.3 - 33 Rikta mellersta maskinfot "HS50" och kontra
→ Kontrollera igen den exakta inriktningen av automaten med maskinvattenpasset.
→ Dra fast kontermuttern M24 (pos 3) med gaffelnyckel SW65.
4.3.19 Ta bort transportsäkringar
– Ta bort samtliga transportsäkringar från portalaxlarna.
(1) Distansstycke
(2) Mellersta maskinfot
(3) Kontermutter M24
