Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Uppställning av automaten Från programversion SR.70x.xx Utgåva 01/2011
282
4.3.20 Ta bort korrosionsskyddsmedel från styrskenorna
Automaterna behandlas med korrosionsskyddsmedel inför leveransen.
SE UPP! 4
Ta därför bort korrosionsskyddet från alla axlar och lager, när ni vid idrifttagningen kör med
maskinaxlarna för första gången.
Fetta in alla axlar och lager med det fett som beskrivs i reparationsanvisningen
Blandas korrosionsskyddsmedlet med lagerfettet till axlarna, kan det leda till avsevärd förkortning
av lager och styrskenor.
SE UPP! 4
Vid rengöring av styrskenorna och skalor, får under inga förhållanden alkohol användas i styr-
vagnen. Alkohol förstör lagerfettet i styrvagnen.
Skötselinstruktion SIPLACE X-serie Uppställning och idriftsättning
Från programversion SR.70x.xx Utgåva 01/2011 Anpassa komponentvagn till kretskort- transporthöjden
283
4.4 Anpassa komponentvagn till kretskort-
transporthöjden
Komponentvagn för X-matare låter sig med några få handgrepp ställas in till följande krets-
kortstransportörshöjder:
830 mm ± 15 mm
900 mm ± 15 mm
930 mm ± 15 mm (standardhöjd)
950 mm ± 15 mm (SMEMA-höjd) 4
4

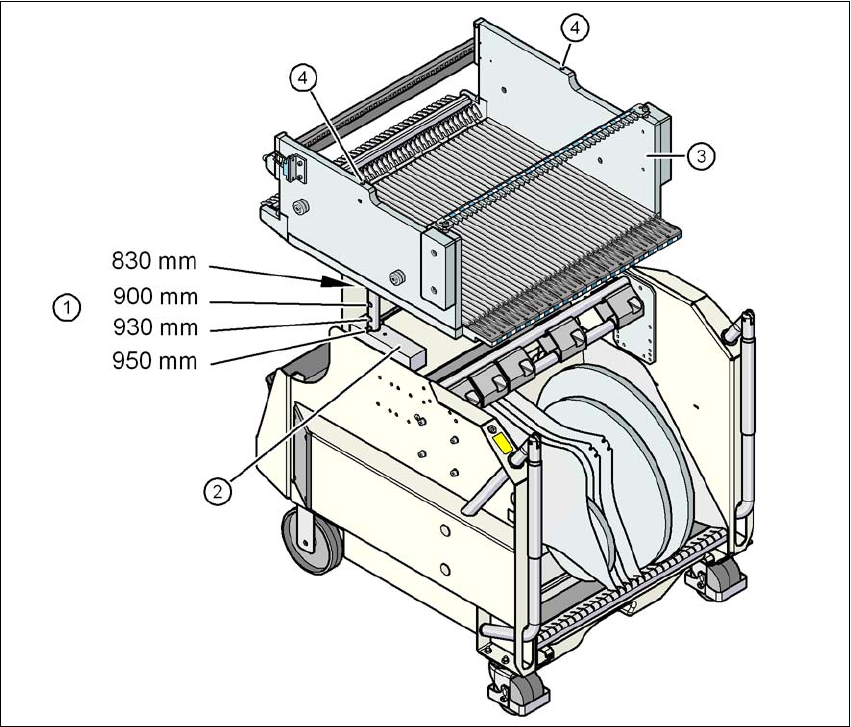

Bild 4.4 - 1 Komponentvagn (SIPLACE X-serie) med en kretskortstransporthöjd på 950 mm
(1) Hål för kretskortstransportörshöjder 900, 930 och 950 mm i styrpelarna.
Vid 830 mm transporthöjd ligger komponentbordet på klotsen (2).
(2) Klots
(3) Komponentbord
(4) M8-hål för fastsättning av montagehjälp
Uppställning och idriftsättning Skötselinstruktion SIPLACE X-serie
Anpassa komponentvagn till kretskort- transporthöjden Från programversion SR.70x.xx Utgåva 01/2011
284
4.4.1 Varningsanvisning
VARNING 4
Endast tekniker från ASM Assembly Systems eller certifierade personer har tillåtelse att ställa om
komponentvagnshöjden.
Följ de gällande föreskrifterna om förebyggande av olycksfall.
Tag bort alla matare från komponentbordet, när ni ställer om höjden på komponentbordet.
4.4.2 Verktyg och hjälpmedel
För höjdinställningen av komponentvagnen behöver ni följande verktyg och hjälpmedel:
–Hammare
Dorn, 8 mm
Montagehjälp (artikelnr 03015976-xx)
Lyftanordning för lyftning av komponentvagn-bord, lyftkraft minst 80 kg
4.4.3 Ändra komponentvagnhöjd
VARNING 4
Tag bort alla matare från komponentbordet.
Montera montagehjälpens höjdjustering till komponentbordet. Det förhindrar deformering av
komponentbordet, när bordet är upplyft eller nersänkt.
Fäst montagehjälpen (pos 1 i bild 4.4 - 2
, sida 285) med de båda insexskruvarna M8 x 50
(pos 3 i bild 4.4 - 2
, sida 285) på komponentbordet (pos 4 i bild 4.4 - 2, sida 285).
Häng in hakarna på lyftanordningen i öglorna (pos 2 i bild 4.4 - 2
, sida 285).
Lyft upp komponentvagn-bordet något, tills spiralspännstiften ligger fritt (pos 6, bild 4.4 - 2
,
sida 285
).
Slå försiktigt ut spiralspännstiften med dornen på båda sidor.
Sätt in spiralspännstiften i hålen för den önskade höjden för kretskortstransportören (se bild
4.4 - 1
, sida 283).
