5.6.1 Visa informationer om aktuellt alarm
För att visa informationer om aktuellt alarm klickar du på symbolen till hjälpsystemet till sta-
tionsdatorn. Hjälpsystemets -huvudfönster med -alarminformationer öppnas. Informationerna
avser därvid det aktuellt visade alarmet, varifrån hjälpen startades.
Om ett alarm åtgärdats och om åtgärdandet fastställdes automatiskt av maskinen raderas alarmet
automatiskt i statusfältet.
Om åtgärdandet inte identifieras automatiskt kan alarmet raderas manuellt från -statusfältet.
För att göra detta klickar du på symbolen Alarm-meddelandet visas inte längre i status-
fältet.
5.6.2 Visa informationer om valt alarm
Klicka i symbollisten på knappen (1).
Alla inträffade alarm visas.
Klicka på knappen "Visa meddelandedokumentation" (2).
Klicka genom alarmlistans (3) menyträd för att öppna detaljerade alarmmeddelanden.
. 5
Bild 5.6 - 2 Exempel: Alarmlista (exemplet är från SIPLACE X4I)
1
2
3
4
5
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Alarminformationer och online-hjälp Från programversion SR.70x.xx Utgåva 01/2011
314
Välj i alarmlistan den alarmvisning, som du vill ha informationer om.
Klicka på knappen "Visa hjälp" (4), för att visa informationerna.
Alarminformationer till ett annat alarm kan sökas och visas via hjälpsystemets (5) -index.
5.6.3 Färgernas betydelse i onlinehjälpens alarminformationer
5
5.6.4 Kontextkänslig online-hjälp
För att visa informationer om den aktuella vyn klickar du på symbolen till hjälpsystemet till
stationsdatorn. Hjälpsystemets -huvudfönster med -alarminformationer öppnas. Informationerna
avser därvid den aktuellt visade vyn, varifrån hjälpen startades. Via innehållsförteckningen, in-
dexet och sökfunktionen kan du få allt innehåll till online-hjälpen.
Textmarkering Anger
Röd text Alarmnummer och alarmmeddelande
Svart text Möjlig(a) orsak(er) till alarmet
Grön text Anvisningar för att åtgärda alarmet
Text understruken med blått Aktivering av ytterligare informationer
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Meddelandelampornas statusvisningar
315
5.7 Meddelandelampornas statusvisningar
Signallamporna indikerar automatens driftstillstånd och ev funktionsfel för automaten.
5.7.1 Funktionsbeskrivning

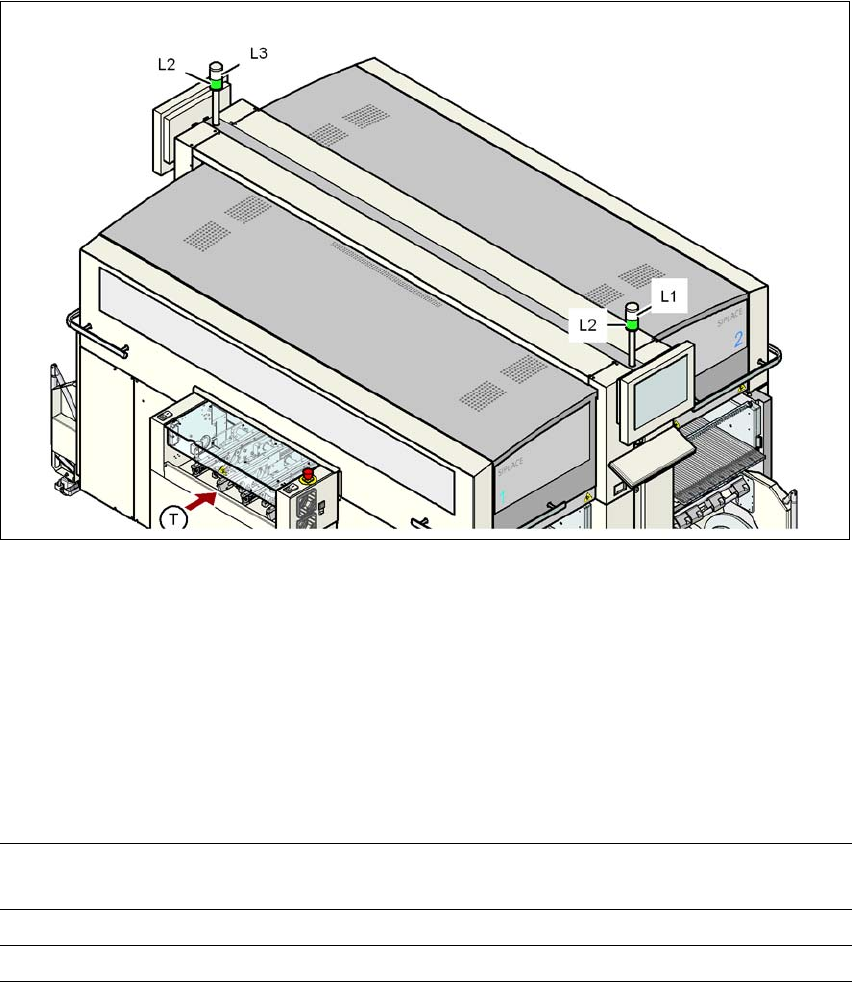

Bild 5.7 - 1 Meddelandelampor för driftstillstånd
L1 Ssignallampa vit, höger
L2 Signallampa grön, båda lamporna är parallellkopplade
L3 Signallampa vit, vänster
T Transportriktning för kretskort
5
5
5.7.2 Blinkfrekvenser
5
Normal blinkning Grön meddelandelampa: 700 ms från, 700 ms till
Vit meddelandelampa: 500 ms från, 500 ms till
Kortvarig blinkning 100 ms till, 1000 ms från
Snabb blinkning 100 ms till, 200 ms från
