Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen Från programversion SR.70x.xx Utgåva 01/2011 Operatörskontroll runt maskin en 325 5.9.4 Hållare för yt terligare bandrull ar 5 Bild 5.9 - 2 Hållare för ytte…
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Operatörskontroll runt maskinen Från programversion SR.70x.xx Utgåva 01/2011
324
ANM 5
Riv aldrig av täckfolien. Det kan leda till problem med täckfoliedragningen. Vid 8 och 12 mm
X-bandmatare är en kniv (pos 2) integrerad, för enkel avskiljning av täckfolien.
→ Kontrollera den flerfärgiga statusvisningen (pos 3 i bild 5.9 - 1
, sida 323).
– Lyser den grön, är mataren driftsberedd.
– Lyser den orange, signaliseras en varning. Texten till varningen visas i LCD-displayen
(pos 4 i bild 5.9 - 1
, sida 323).
– Lyser statusvisningen röd, har en felfunktion uppstått. Felmeddelandet visas i LCD-dis-
playen (pos 3 i bild 5.9 - 1
, sida 323).
En uppställning av LCD- och statusvisningarna på manöverpanelen, hittar ni i avsnitt
5.11
, sidan 337. 5
Är statusvisningen borta, kan det bero på följande orsaker: 5
– Mataren är inte i aktuell uppsättning.
– Mataren är defekt.
– Mataren är avaktiverad (t.ex. på grund av ett tryckluftsbortfall).
5.9.2 Skarva banden i god tid
ANM:
Skarva banden i god tid så att inte matarna körs tomma. Annars finns det risk för förlängda
stilleståndstider.
Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar
upp änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan leda till
plockningsfel och förlängd stilleståndstid. 5
5.9.3 Kontrollera kretskortsstöden
→ Kontrollera positionen av de magnetiska kretskortsstöden på lyftbordet:
– Se till att kretskortsstöden inte kolliderar med komponenterna på kretskortets undersida.
– Se till att kretskortsstöden inte kolliderar med vangerna till kretskorttransportören.
– Använd bara kretskortstöd, som är beskrivna i avsnitt 6.13
, sidan 420.
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Operatörskontroll runt maskinen
325
5.9.4 Hållare för ytterligare bandrullar
5

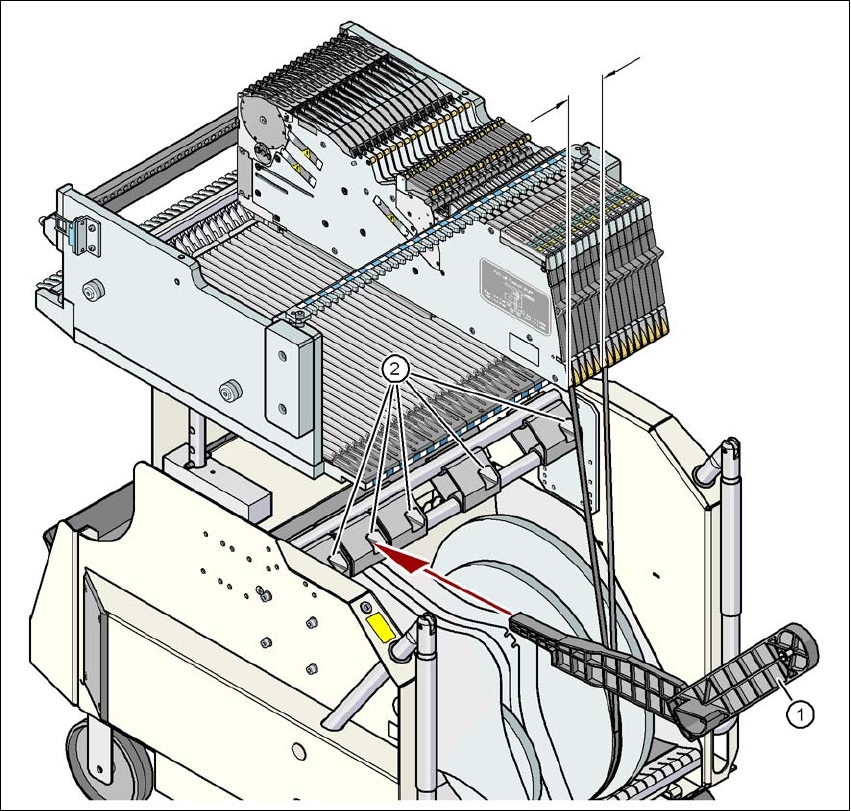

Bild 5.9 - 2 Hållare för ytterligare bandrullar
(1) Hållare för ytterligare bandrullar, artikelnr 00141217-xx
(2) Upptagningsanordning för hållaren
5
Matarenheter i X-serien kan problemlöst bearbeta matare, då förskjutningen i sidled för mataren-
heten och bandrullen inte är mer än 60 mm. Skulle den maximalt tillåtna förskjutningen inte hållas,
på grund av en förangiven uppsättning, rekommenderar vi att använda hållaren för en extra band-
rulle (pos 1) Stick helt enkelt in hållaren i upptagningsanordningen (pos 2) och förskjut denna så
länge, att den maximalt tillåtna förskjutningen på 60 mm underskrids. Komponentvagnen har totalt
5 upptagningsanordningar. Varje bandrullhållare kan ta två bandrullar, så att upp till tio 15"
(381 mm) - spolar kan positioneras över bandbehållaren.
max. 60 mm
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Operatörskontroll runt maskinen Från programversion SR.70x.xx Utgåva 01/2011
326
5.9.5 Sätta in skiljeplåt i bandbehållare
→ Skiljeplåten olika kanter och kan sättas in i bandbehållaren på två sätt. Vid användning av
insticksaxlar pekar skiljeplåten med ursparingarna för insticksaxlarna uppåt (se pos 4 i bild
5.9 - 3
). Om ni inte använder insticksaxlar, pekar den avrundade kanten på skiljeplåten (se
pos 5 i bild 5.9 - 3
).
→ Sätt in skiljeplåtar enligt bild 5.9 - 3
och observera att minsta delning för bandbehållaren är 2
x. På detta sätt undviks ytmonteringsfel.
→ Kontrollera att skiljeplåtarna har samma rastposition i alla tre styrlisterna. Om inte kan skilje-
plåten knäckas eller böjas.
5

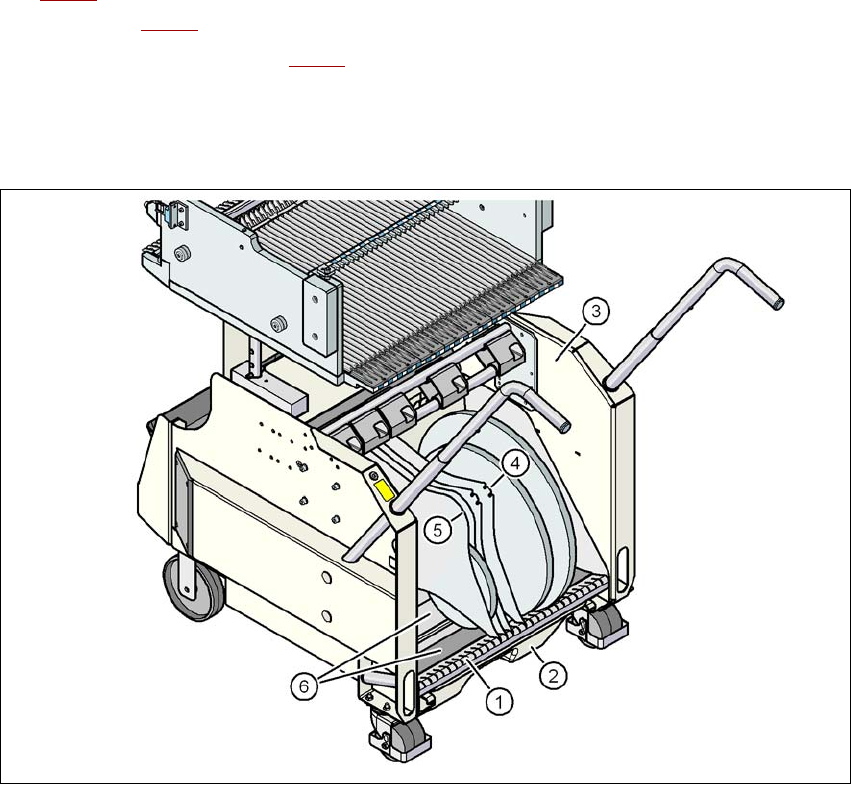

Bild 5.9 - 3 Skiljeplåtar i bandbehållare
(1) Styrskena för skiljeplåtar
(2) Bandavfallsbehållare
(3) Bandbehållare
(4) Placering av skiljeplåten då insticksaxlar används.
(5) Placering av skiljeplåten då inte insticksaxlar används.
(6) Glidytor för bandrullarna
