Arbetsuppgifter vid maskinen Skötse linstruktion SIPLACE X-serie Uppsättning av matarenhete r Från programversion SR.70x.xx Utgåva 01/2011 328 X-matarenheten är låst m ed en klinka på komponent bordet och kan inte dras u…
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Uppsättning av matarenheter
327
5.10 Uppsättning av matarenheter
5.10.1 Anvisningar om handhavande av matare
Matarna är precisionsapparater. Var därför försiktig med matarna.
→ Undvik att matarna stöter mot hinder.
→ Tappa inte matarna.
→ Använd bara lämpliga verktyg vid underhållet.
5.10.2 Ta bort X-matare från komponentbordet
5

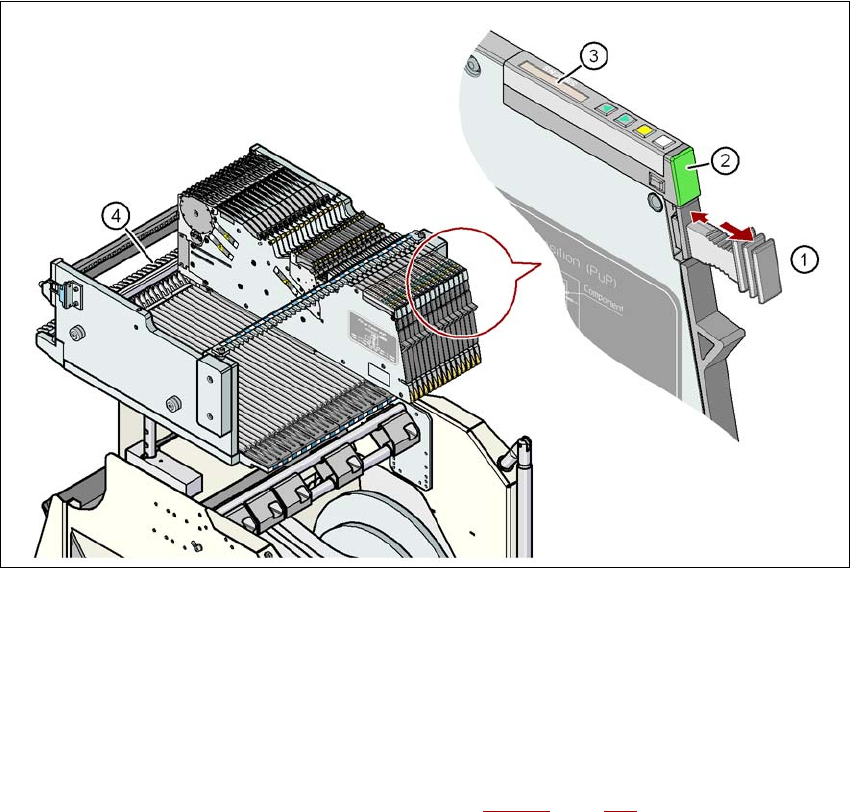

Bild 5.10 - 1 Ta bort X-matare från komponentbordet
(1) Borttagningshandtag
(2) Statusvisning
(3) LCD-visning
(4) Klinka för låsning av X-matarna
5
I driftsberett tillstånd lyser statusvisningen (pos 2 i bild 5.10 - 1, sida 327) grönt, när X-mataren
innehålls i den aktuella uppsättningen. Är mataren inte innehållen i den aktuella uppsättningen,
förblir statusvisningen mörk.
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Uppsättning av matarenheter Från programversion SR.70x.xx Utgåva 01/2011
328
X-matarenheten är låst med en klinka på komponentbordet och kan inte dras ut. Vill ni ta bort ma-
tare från komponentbordet, förfar ni på följande sätt:
→ Tryck borttagningshandtaget (pos 1 i bild 5.10 - 1
, sida 327). Borttagningshandtaget hop-
par ut och statusvisningen slocknar.
→ Vänta ungefär 1 sekund, tills låsningen (pos 4 i bild 5.10 - 1
, sida 327) friger mataren.
→ Dra bort mataren från komponentbordet med borttagningshandtaget. Väntar ni längre än
5 sekunder, låses mataren fast igen. Statusvisningen lyser rött och på LCD-displayen
(pos 3 i bild 5.10 - 1
, sida 327) visas meddelandet "Handtag --->>".
→ Haka in borttagningshandtaget igen. Är X-mataren innehållen i den aktuella uppsättning-
en, lyser statusvisningen grönt och på LCD-displayen visas åter spårnummer och steg-
längden.
→ Tryck igen på borttagningshandtaget (pos 1 i bild 5.10 - 1
, sida 327) och dra nu mataren
bort från komponentbordet.
5.10.3 Sätt in X-matare på komponentvagnen
5.10.3.1 Kontrollera X-mataren innan användningen
Kontrollera följande punkter, innan mataren sätts på komponentbordet:
→ Mataren måste vara i ett felfritt tillstånd.
→ Kontrollera med en lätt tryckning att täckfoliegungan (pos 2 i bild 5.10 - 2
, sida 329) inte
klämmer.
→ Kontrollera att det inte finns lösa komponenter i området vid hämtningsfönstret (pos 3 i
bild 5.10 - 2
, sida 329).
ANM 5
Töm komponent-avfallsfacket (pos 5 i bild 5.10 - 2
, sida 329), innan ni skakar ut komponen-
terna från mataren.
→ Tryck på spaken (pos 4 i bild 5.10 - 2
, sida 329) för att öppna hämtningsfönstret (pos 3 i
bild 5.10 - 2
, sida 329) något framåt. Därvid lyfts hämtningsfönstret något.
ANM 5
Dra inte i spaken när ett band är inlagt. Den spända täckfolien skulle transportera bandet vi-
dare och frilägga komponenter.
→ Avlägsna lösa komponenter under hämtningsfönstret.
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Uppsättning av matarenheter
329
→ Stäng hämtningsfönstret (pos 3 i bild 5.10 - 2), genom att lägga tillbaka spaken (pos 4 i
bild 5.10 - 2
).
→ Avlägsna lösa komponenter från komponentbordet med en pensel eller dammsugare
med lämpligt munstycke.
ANM 5
Är bandet redan inlagt, klipper ni av det jäms med framkanten på mataren.
→ Står borttagningshandtaget (pos 1) ännu upp, hakar ni in det.
5

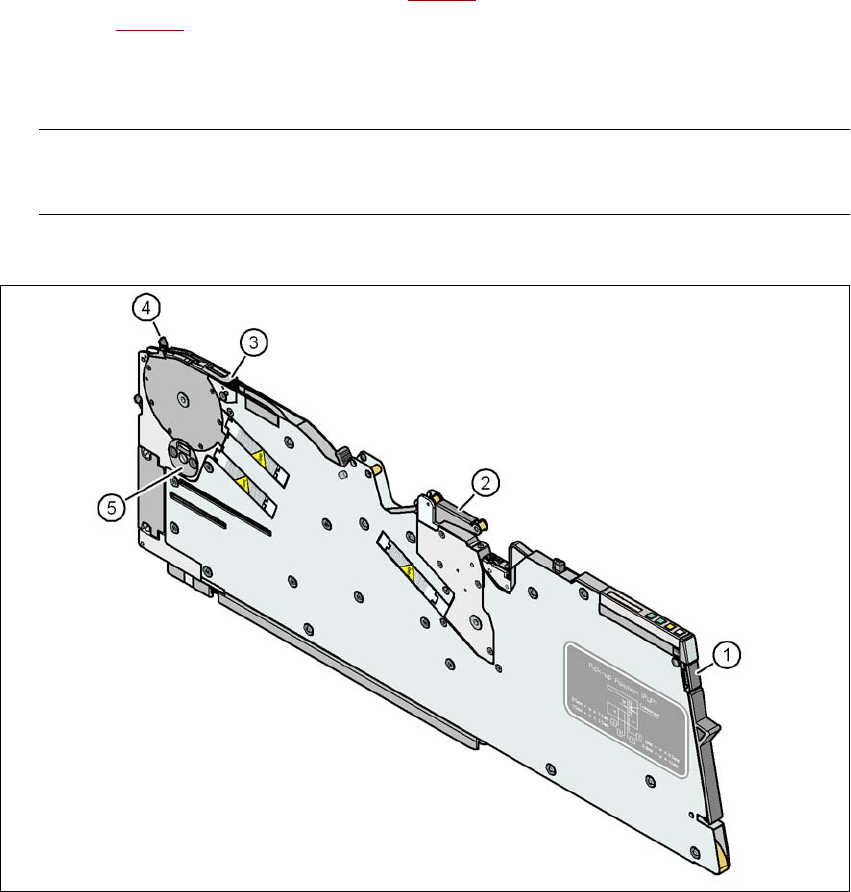

Bild 5.10 - 2 Kontrollera X-mataren innan användningen
(1) Borttagningshandtag
(2) Täckfoliegunga
(3) Hämtningsfönster
(4) Spak för lyftning och inhakning av hämtningsfönstret
(5) Komponent-avsorteringsfack
