Arbetsuppgifter vid maskinen Skötse linstruktion SIPLACE X-serie Uppsättning av matarenhete r Från programversion SR.70x.xx Utgåva 01/2011 332 5.10.4.3 Lägg in band i X-mat aren 5 Bild 5.10 - 4 Lägg in kompone ntband (1)…
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Uppsättning av matarenheter
331
→ Se upp med centreringsstiftet "bak" (pos 3 i bild 5.10 - 3, sida 330) på mataren. Det måste
problemfritt glida in i ursparingen (pos 5) i centrerlisten, annars står mataren inte lodrätt på
komponentbordet eller det sattes inte rätt på styrprofilen (pos 8 i bild 5.10 - 3
, sida 330).
→ Vid anslagspositionen för mataren, hakar låsklinkan (pos 7 i bild 5.10 - 3
, sida 330) in på lås-
rullen på mataren (pos 1 i bild 3.9 - 1
, sida 172). Om ni har glömt att haka in borttagnings-
handtaget (pos 1 i bild 5.10 - 2
, sida 329), tänds efter ett par sekunder statusvisningen med
rött, på manöverpanelen. På LCD-displayen visas felmeddelandet "Handtag --->>" (se bild
5.11 - 1
, sidan 337).
→ Haka in borttagningshandtaget (pos 1 i bild 5.10 - 2
, sida 329). Matarens statusvisning
lyser nu grön och mataren är driftsberedd. På LCD-displayen kan man åter avläsa spår-
nummer och transportsteglängden.
5.10.4 Lägga in komponentband i X-mataren
5.10.4.1 Kontrollera X-bandmatare
→ När ni lägger in bandet i mataren, kontrollera då att komponenterna befinner sig i områ-
det vid hämtningsfönstret (pos 2 i bild 5.10 - 5
, sida 333).
→ Ta under alla omständigheter bort eventuella komponenter, eftersom de kan leda till stör-
ningar.
5.10.4.2 Förbered inläggning av komponentband
→ Kontrollera att bandet har en rak snittkant i början.
→ Om transporthålen är sönderrivna eller vikta, klipper ni bort denna del av bandet.
→ Se upp så att det inte fastnar tape på täckfolien.
→ Dra bort ca. 30 cm täckfolie, om inga komponenter friläggs därvid.
ANM 5
Använd SMD-bandpåträdningsanordning, om inte tillräcklig med täckfolie finns, så att inga
komponenter förloras:
för 8 mm-bandet: artikelnr 00355265-xx
för 12 mm-bandet: artikelnr 00356342-xx
→ Korta bandet med de nu frilagda komponentpåsarna, med ungefär 3 cm.
→ Ta bort komponenterna från de öppna bandpåsarna.
→ Lägg täckfolien om den främre bandkanten längs bandundersidan.
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Uppsättning av matarenheter Från programversion SR.70x.xx Utgåva 01/2011
332
5.10.4.3 Lägg in band i X-mataren
5

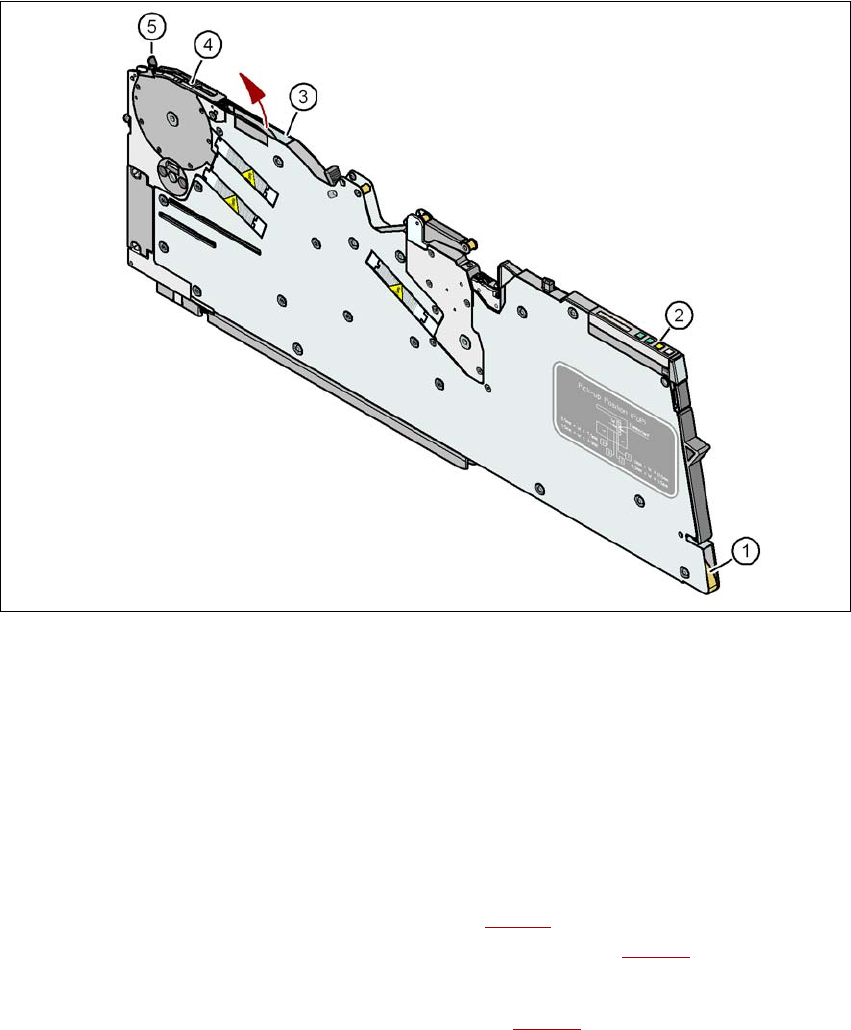

Bild 5.10 - 4 Lägg in komponentband
(1) Inläggningsöppning till bandstyrningskanalen
(2) Manöverpanel
(3) Utmatningsöppning till bandstyrningskanalen
(4) Hämtningsfönster
(5) Spak för lyftning av hämtningsfönstret
5
→ Håll bandet så att transporthålen befinner sig på vänster sida sett i transportriktningen.
→ Skjut in bandet i inläggningsöppningen (pos 1 i bild 5.10 - 4
) i bandstyrkanalen och vidare tills
bandet kommer ut genom bandutmatningsöppningen (pos 3 i bild 5.10 - 4
).
→ Dra ut bandet uppåt och lägg täckfolien tillbaka på bandöversidan.
→ Led bandbörjan under hämtningsfönstret (pos 2 i bild 5.10 - 5
) och vidare till bandet stöter
mot stifthjulet.
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Uppsättning av matarenheter
333
5

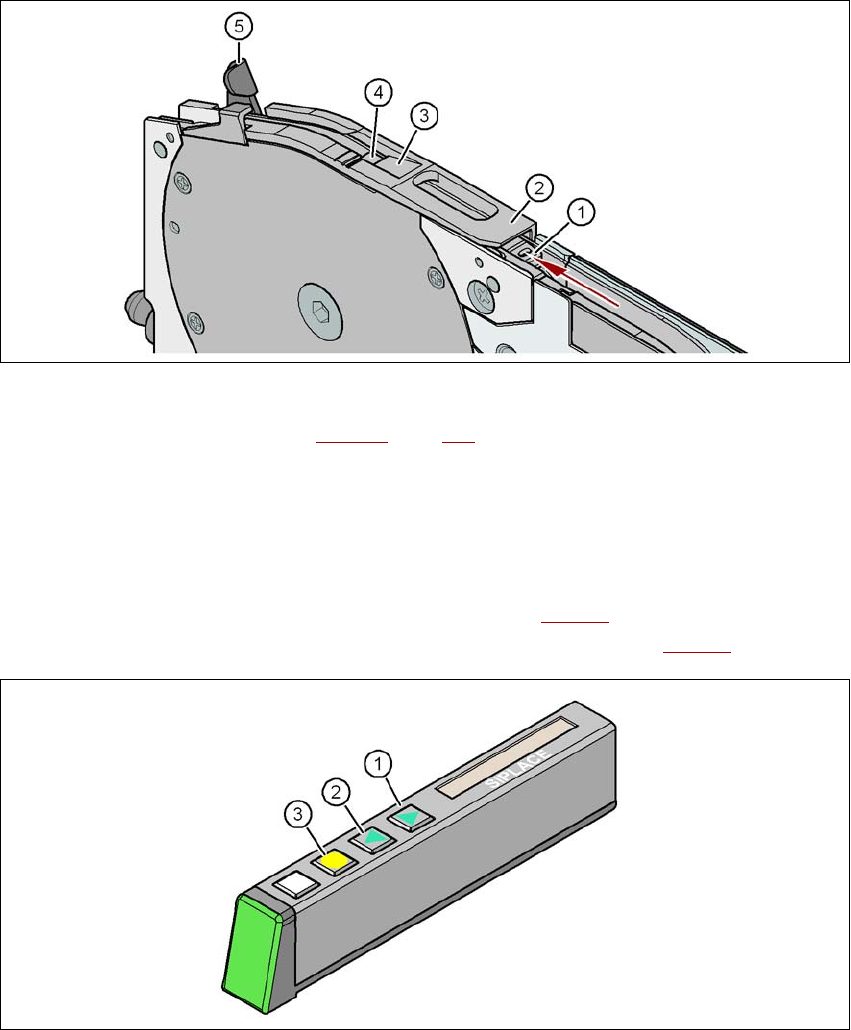

Bild 5.10 - 5 Bandmatarens hämtningsfönster
(1) Bandstöd, uttagbart (se avsnitt 5.10.4.4, sida 335)
(2) Hämtningsfönster
(3) Nerdragningskant för täckfolien
(4) Hämtningsområde för komponenter
(5) Spak för lyftning och låsning av hämtningsfönstret
→ Tryck på manöverpanelens knapp FRAMÅT (pos 1 i bild 5.10 - 6
) så länge, tills täckfoliens
vikställe befinner sig i komponenternas hämtningsområde (pos 4 i bild 5.10 - 5
).
5
Bild 5.10 - 6 Matarens manöverpanel
(1) Knapp FRAMÅT för framåttransport av bandet
(2) Knapp TILLBAKA för tillbakatransport av bandet.
(3) Knapp FOLIE för att spänna täckfolien
