→ Skjut spaken (pos 5 i bild 5.10 - 5, sida 333) framåt, för att lyfta hämtningsfönstret (pos 2 i bild
5.10 - 5
, sida 333) till första inhakningsläget
→ Dra täckfolien i sidled vid längs hämtningsfönstret framåt och under hämtningsfönstret och ut.
→ Lägg täckfolien tillbaka, tills den ligger an mot nerdragningskanten (pos 3 i bild 5.10 - 5
, sida
333
).
ANM 5
Sänk ner hämtningsfönstret, först då täckfolien ligger an mot nerdragningskanten.
→ Fäll tillbaka spaken (pos 5 i bild 5.10 - 5
, sida 333) för att sänka ner hämtningsfönstret.
→ Led täckfolien över täckfoliegungan (pos 2 i bild 5.10 - 7
) vidare fram till foliestopphjulen (pos
1 i bild 5.10 - 7
).
5

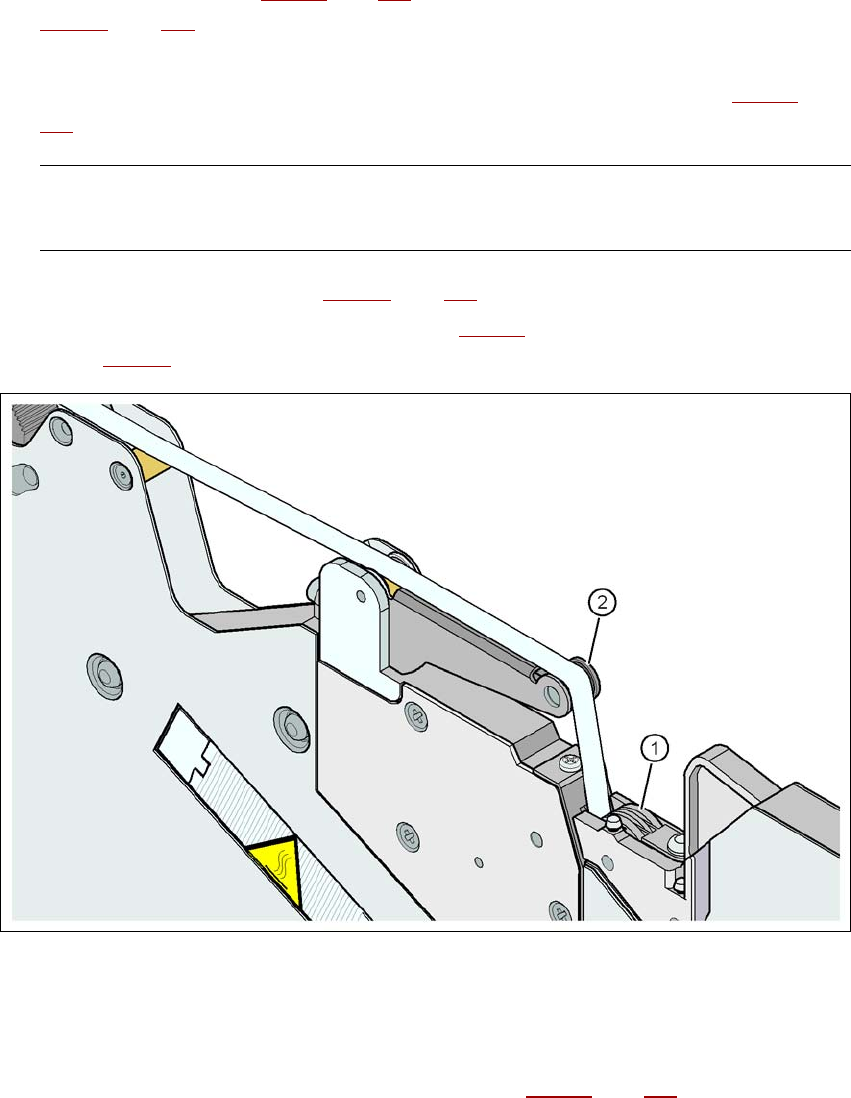

Bild 5.10 - 7 Led täckfolien till täckfoliestopphjulen
(1) Täckfoliestopphjul
(2) Täckfolie
5
→ Tryck på manöverpanelen på knapp FOLIE (pos 3 i bild 5.10 - 6, sida 333) så länge, tills täck-
folien är spänd. Täckfoliegungan böjer sig neråt och stoppar drivmotorn.
→ Klipp av bandet jäms med matarens framkant.
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Uppsättning av matarenheter
335
5.10.4.4 Bandstöd för 8 mm X-bandmatare
5
Bild 5.10 - 8 8 mm X-matare - bandstöd och splitssensor
(1) Bandstöd, uttagbart
(2) Ovala öppningen i bandstödet
(3) Inbyggnadsplats för splitssensor
8 mm X-mataren är utrustad med ett bandstöd (pos 1 i bild 5.10 - 8
). Vid behov kan detta lätt tas
bort.
→ För in klingan till en urmakarskruvmejsel i den ovala öppningen (pos 2 i bild 5.10 - 8
) i band-
stödet och dra ut bandstödet mot bandtransportriktningen
→ Se till att vid insättning av bandstödet, det hakar in i sitt börläge.
ANM 5
För komponenter från 0402 och mindre, sätter ni in bandstödet (pos 1 i bild 5.10 - 8
) i 8 mm X-
matare. Ni får därmed en konstant Z-hämtningshöjd och reducerar tiden för korrektur av hämt-
ningshöjden till ett minimum.
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Uppsättning av matarenheter Från programversion SR.70x.xx Utgåva 01/2011
336
5.10.4.5 Splitssensorer för X-bandmatare
På X-bandmatarna kan i efterhand splitssensorer monteras. Sensorn finns i två utföranden:
Splitssensor för 8 mm och 12 mm X-matare
Splitssensor för 16 mm till 88 mm X-matare 5
Splitssensor installeras på det visade stället enligt pos 3 i bild 5.10 - 8
, sida 335.
Bandmatare med redan installerad splitssensor kan också levereras (se avsnitt 3.9.2
, från sidan
174
).
5.10.5 Ställa in X-matare
Att ställa in X-matare är beskrivet i jobbguiden.
