Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen Från programversion SR.70x.xx Utgåv a 01/2011 Till- och fråndockning av kom ponentvagnen till tilldockningsstationen 349 5.16 T ill- och fråndockning av kom…
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Till- resp. fråndockning av komponentvagn Från programversion SR.70x.xx Utgåva 01/2011
348
5

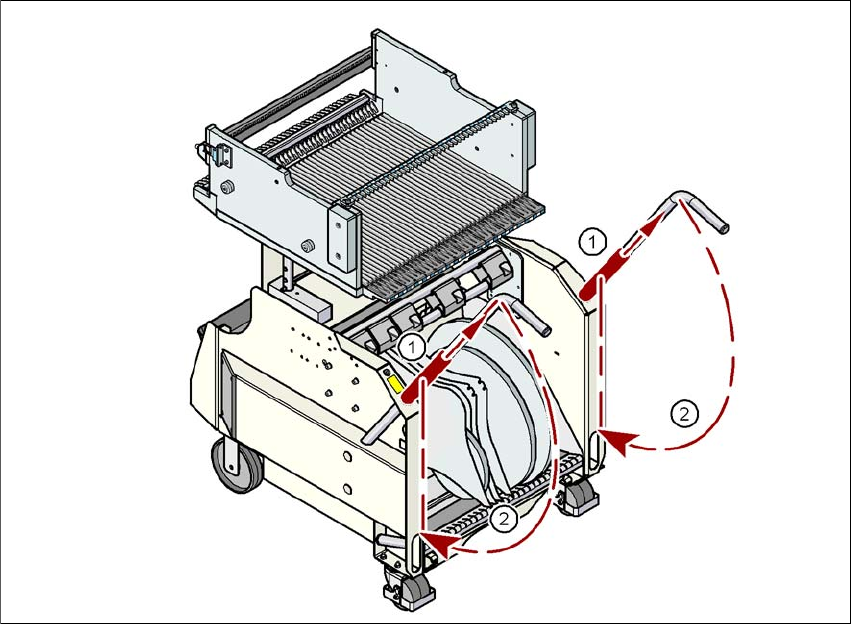

Bild 5.15 - 4 Komponentvagn X-serie - Handtag svängs ner
(1) Skjut hylsa uppåt
(2) Fäll ner handtagen
Skötselinstruktion SIPLACE X-serie Arbetsuppgifter vid maskinen
Från programversion SR.70x.xx Utgåva 01/2011 Till- och fråndockning av komponentvagnen till tilldockningsstationen
349
5.16 Till- och fråndockning av komponentvagnen till till-
dockningsstationen
5

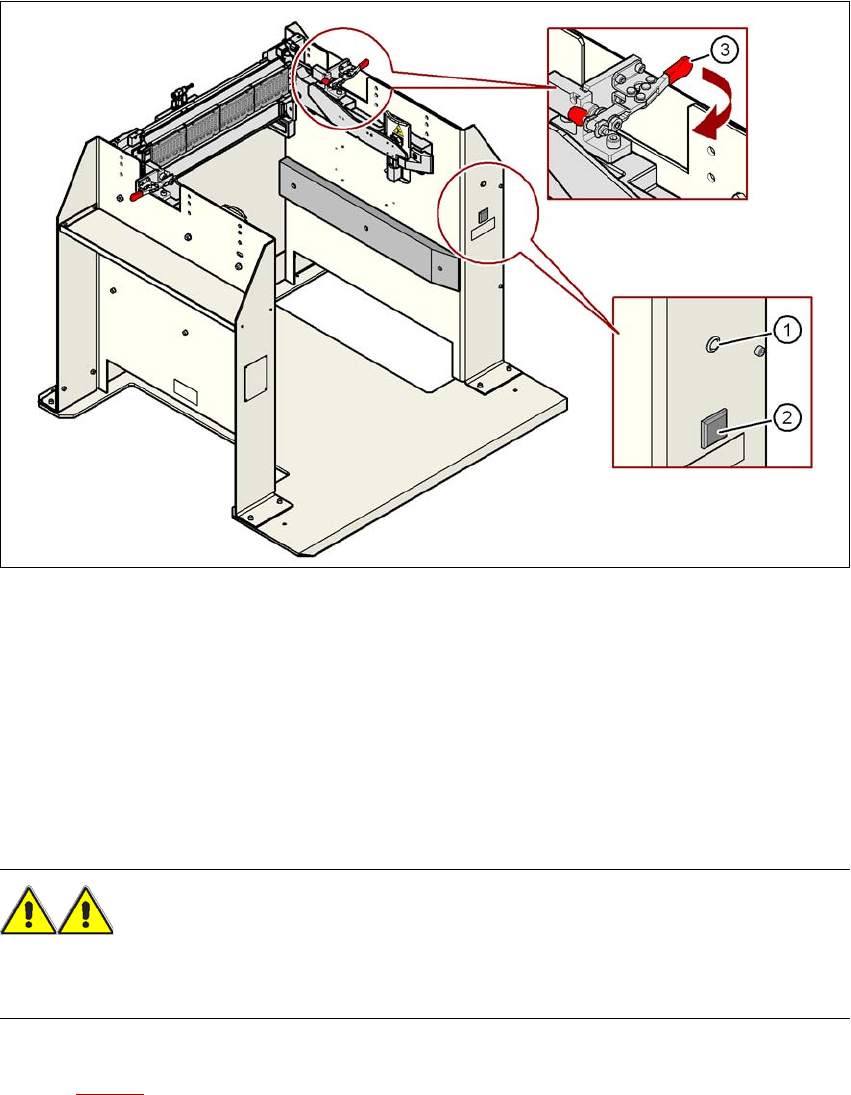

Bild 5.16 - 1 Komponentvagn X-serie - Handtag svängs ner
(1) Kontroll-lampa för strömförsörjningen
(2) Knapp för låsning och upplåsning av alla matare på komponentvagnen.
(3) Horisontalspännare för fixering av komponentbordet - spak i läge "låst"
5
5
5.16.1 Docka komponentvagnen SIPLACE X-serie till dockningsstationen
VARNING 5
→ Stick inte in händerna i området mellan komponentvagnen och tilldockningsstation under till-
dockningen.
→ Öppna bägge horisontalspännarna samtidigt, genom att ni rör dessa i pilriktningen (pos 3 på
bild 5.16 - 1
).
Arbetsuppgifter vid maskinen Skötselinstruktion SIPLACE X-serie
Till- och fråndockning av komponentvagnen till tilldockningsstationen Från programversion SR.70x.xx Utgåva 01/2011
350
→ Skjut försiktigt komponentvagnen in i tilldockningsstation Då lyfts komponentbordet.
→ Se till att komponentvagnen står helt uppe på tilldockningsstationens bottenplatta.
→ Stäng de bägge horisontalspännarna samtidigt (pos 3 i bild 5.16 - 1
, sidan 349).
Komponentbordet lyfts och låses i sitt slutgiltiga läge.
→ Med hjälp av knappen (pos 2 i bild 5.16 - 1
, sida 349) kan alla matare på komponentbordet
låsas eller låsas upp
5.16.2 Docka komponentvagn SIPLACE X-serie från tilldockningsstationen
VARNING 5
→ Stick inte in händerna i området mellan komponentvagnen och tilldockningsstationen under
fråndockningen.
→ Öppna bägge horisontalspännarna samtidigt (pos 3 i bild 5.16 - 1
, sidan 349).
Komponentbordet sänks ner.
→ Dra nu komponentvagnen från tilldockningsstationen.
