Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
354
6.1.1.4 Placering av munstycksväxlare för SIPLACE SpeedStar på X4-automaten
På ställplatserna 1, 2, 3 och 4 kan upp till 2 munstycksväxlare för SpeedStar installeras (pos 1 och
2 i bild 6.1 - 3
). Detta ger en totalkapacitet av 8 munstycksväxlare med 48 magasin och totalt 576
munstycksurtag.
6

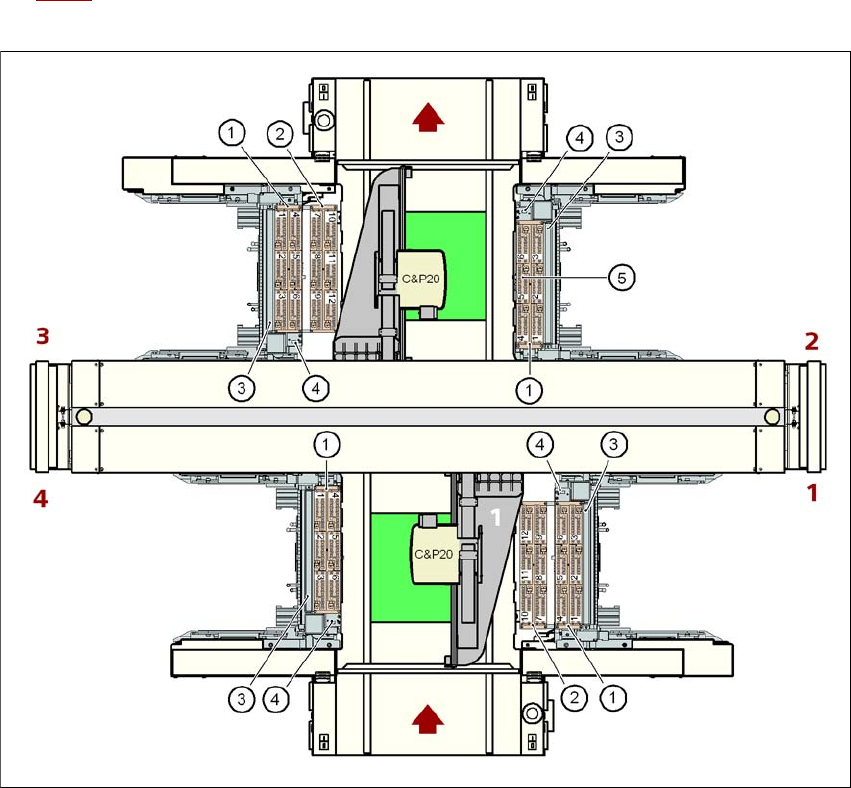

Bild 6.1 - 3 Placering av munstycksväxlare för SIPLACE SpeedStar på X4-automaten
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
355
6.1.1.5 Placering av munstycksväxlare för SIPLACE SpeedStar på X3-automaten
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för SpeedStar installeras (pos 1 och
2 i bild 6.1 - 4
). På ställplats 2 kan en munstycksväxlare installeras. Detta ger en totalkapacitet av
7 munstycksväxlare med 42 magasin och totalt 504 munstycksurtag.
6

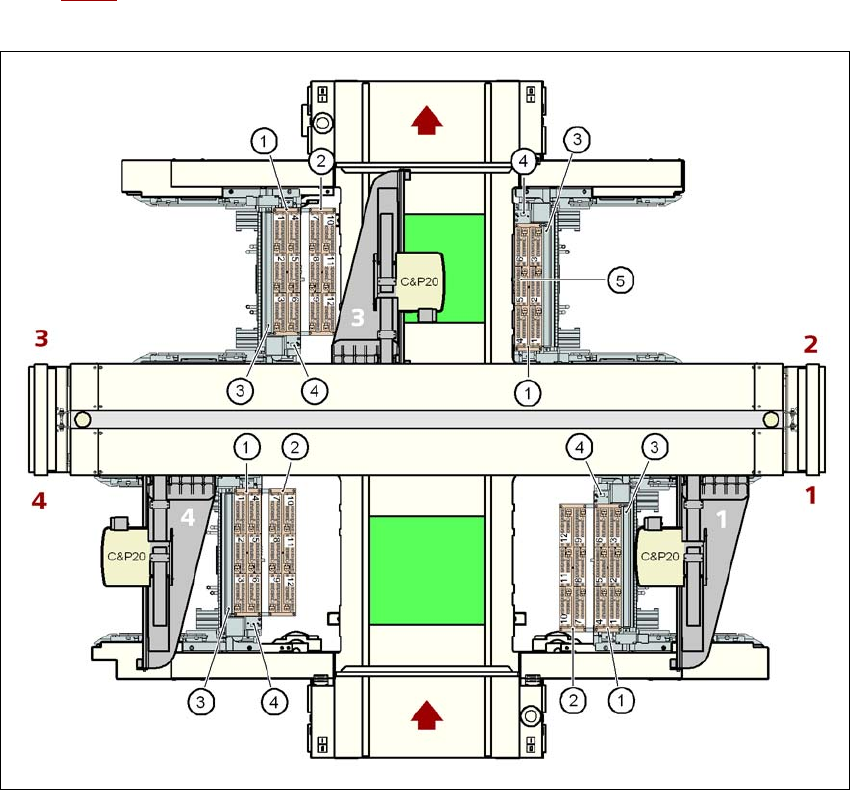

Bild 6.1 - 4 Placering av munstycksväxlare för SIPLACE SpeedStar på X3-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
356
6.1.1.6 Placering av munstycksväxlare för SIPLACE SpeedStar på X2-automaten
På ställplatserna 1 och 3 kan upp till 2 munstycksväxlare för SpeedStar installeras (pos 1 och 2 i
bild 6.1 - 5
). På ställplats 2 och 4 kan vardera en munstycksväxlare installeras. Detta ger en total-
kapacitet av 6 munstycksväxlare med 36 magasin och totalt 432 munstycksurtag.
6

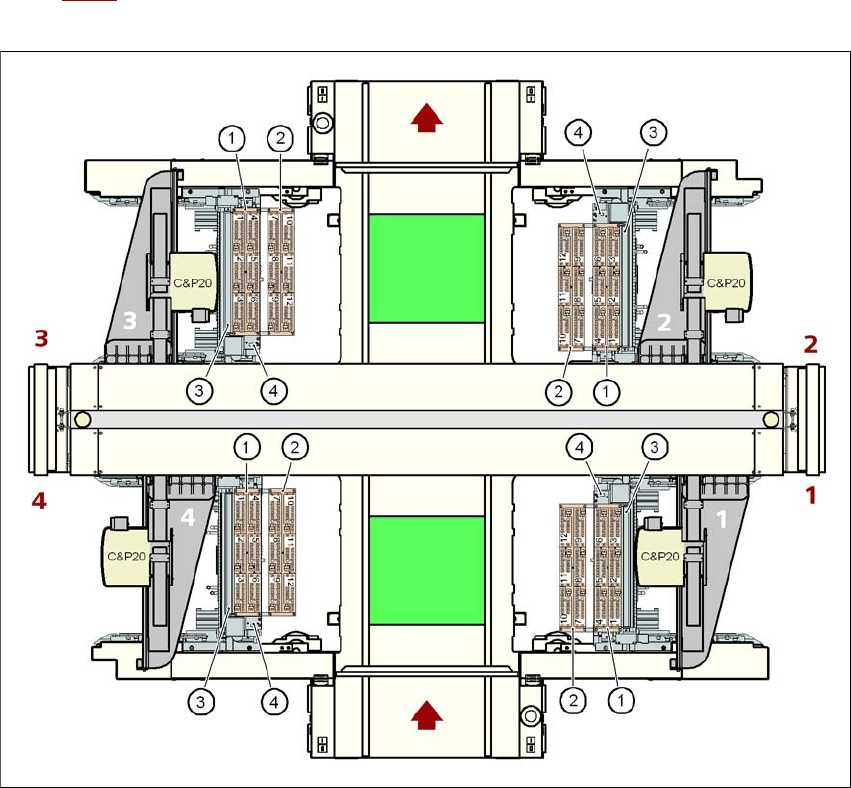

Bild 6.1 - 5 Placering av munstycksväxlare för SIPLACE SpeedStar på X2-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
