Skötselinstruktion SIPLACE X-serie Stationstillägg Från programversion SR.70x.x x Utgåva 01/2011 Munstycksväxlare 361 6.1.1.1 1 Munstycksväxl are "Rad 2" för S peedSt ar Artikelnr 001 19716-xx Munstyc ksväxlare…
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
360
ANM 6
– Förskjut låsplåten till ställning "Magasin låst".
– Rikta magasinet innan insättningen, så att centreringsstiften (pos 2 och 6 i bild 6.1 - 7
, sida
359) kan glida in i centreringshålet och i det ovala hålet.
→ Sätt magasinet på tryckknappskulorna (pos 5 i bild 6.1 - 7
, sida 359).
→ Tryck ner magasinet jämt så att tryckknappskulorna samtidigt hakar in i alla tryckknapparna.
6.1.1.10 Lägesavkänning
Varje magasin i munstycksväxlaren har två styrmärken, ett för bestämning av positionen och ett
för bestämning av vinkelläget.
6

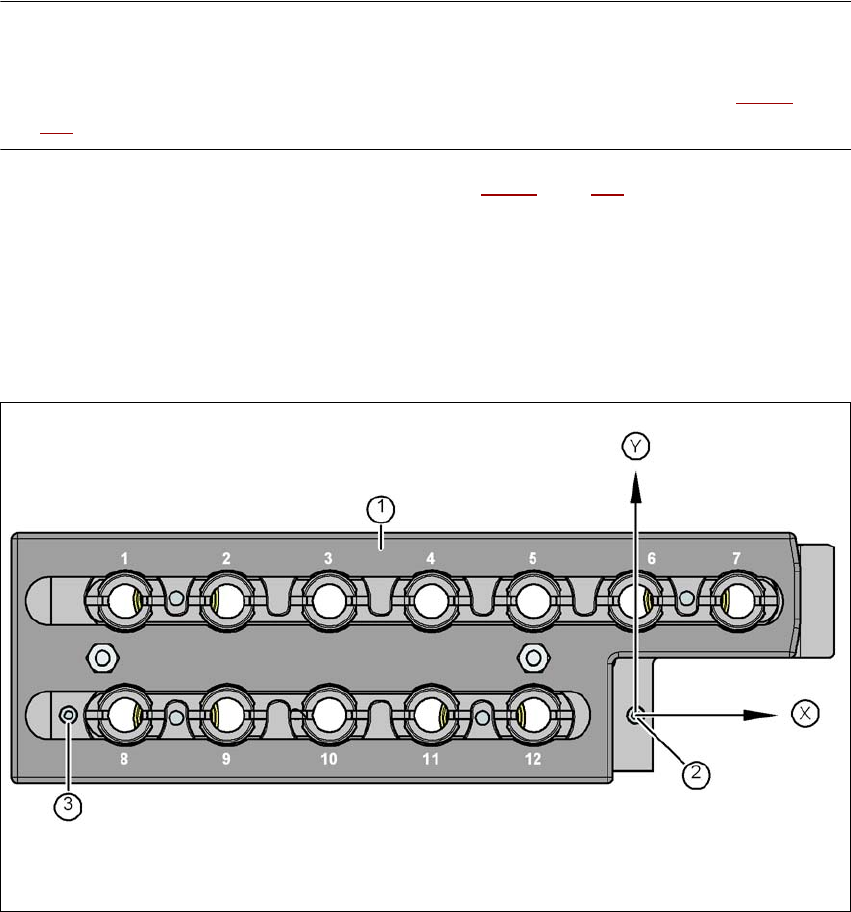

Bild 6.1 - 8 Munstycksmagasin - garagenumrering, märken för bestämning av positionen och vinkelläget
(1) Låsplåt i ställning "Magasin låst"
(2) Styrmärke för bestämning av positionen
(3) Styrmärke för bestämning av vinkelläget
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
361
6.1.1.11 Munstycksväxlare "Rad 2" för SpeedStar
Artikelnr 00119716-xx Munstycksväxlare 2, X-serie, C&P20
Montagesats för munstycksväxlaren "Rad 2" kan installeras på följande ställplatser:
X4-automat: Ställplatser 1, 2, 3 och 4 (se bild 6.1 - 3
, sida 354)
X3-automat: Ställplatser 1, 3 och 4 (se bild 6.1 - 4
, sida 355)
X2-automat: Ställplatser 1 och 3 (se bild 6.1 - 5
, sida 356)
Efteruppsättningspaketet innehåller förutom munstycksväxlare också en montagesats.
6

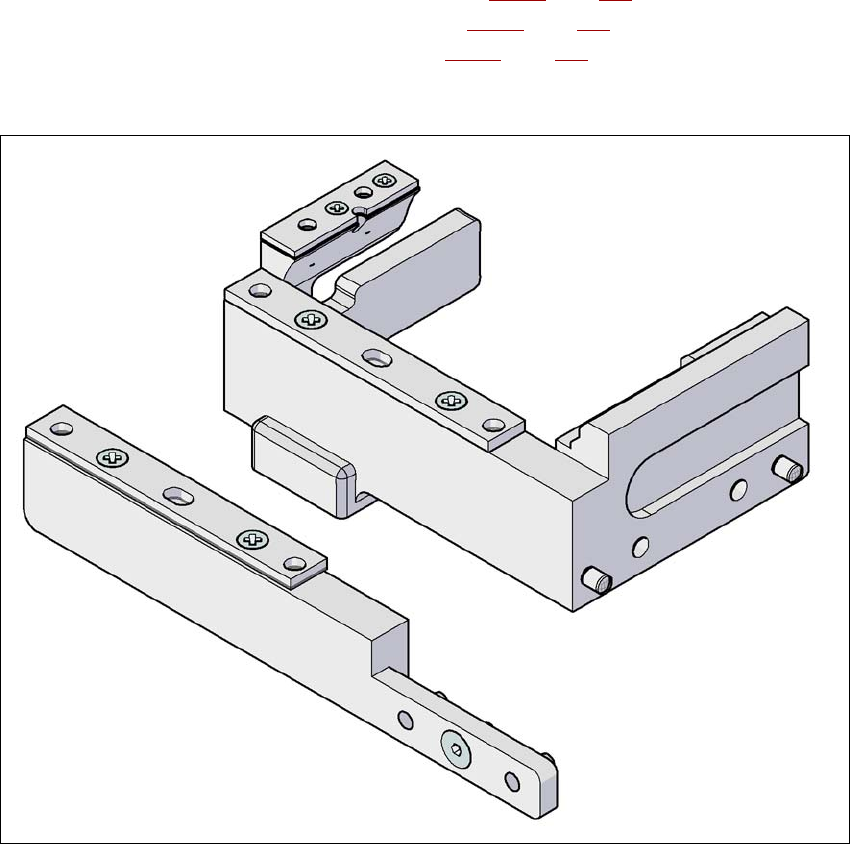

Bild 6.1 - 9 Montagesats för munstycksväxlaren "Rad 2"
6
6
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
362
6.1.2 Munstycksväxlare för SIPLACE MultiStar och SpeedStar
Artikelnr 00119741-xx Munstycksväxlare CPP, X-serie
6

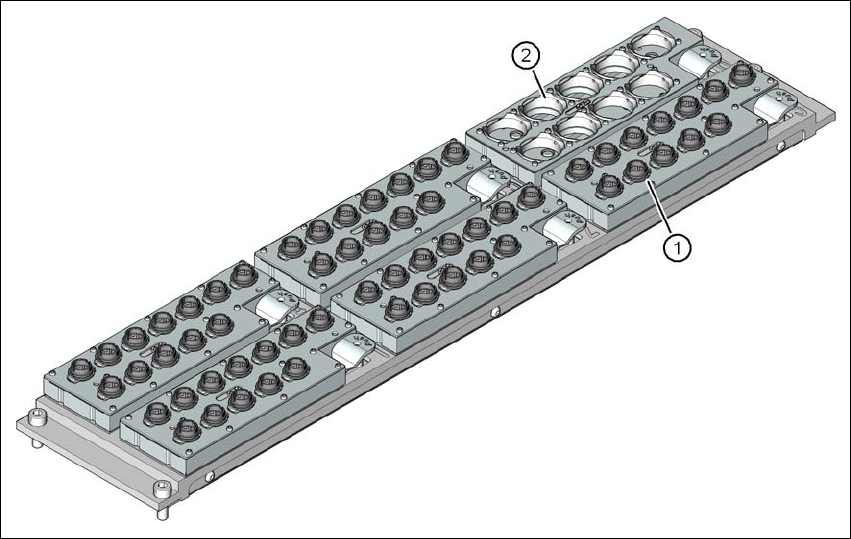

Bild 6.1 - 10 Munstycksväxlare för SIPLACE MultiStar och SpeedStar
(1) Munstycksmagasin för 20xx-munstycken
(2) Munstycksmagasin för 28xx-munstycken
6.1.2.1 Beskrivning
Denna munstycksväxlare kan både användas till CPP-huvudet och för C&P20-huvudet. Magasi-
nen sitter på en gemensam hållarplatta, är centrerade med två cylinderstift och fixerade med 4
tryckknappar. Med två passmärken på varje magasin beräknas den exakta positionen. Riktig pla-
cering av magasinen på munstycksväxlarens hållarplatta övervakas med mikrobrytare, för att
undvika kollision mellan placeringshuvudet och eventuellt uppstickande magasin. Alla 6 magasin-
platser måste bestyckas, eftersom säkerhetskretsen stoppar automaten om magasin saknas eller
sitter fel. Därutöver kan munstycksväxlaren se på munstycksmagasinens kodning om det är ett
munstycksmagasin 20xx, 28xx för CPP-huvudet eller ett 10xx-magasin för C&P20-huvudet.
Om en SpeedStar används får inga munstycksmagasin för MultiStar användas.
Munstycksstationen finns i två utföranden, ett för SIPLACE X4/X3/X2 och ett för SIPLACE X4I. På
munstycksstationen kan komponenter till MultiStars resp. SpeedStars munstycken blåsas av. Bå-
