Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
366
6
6

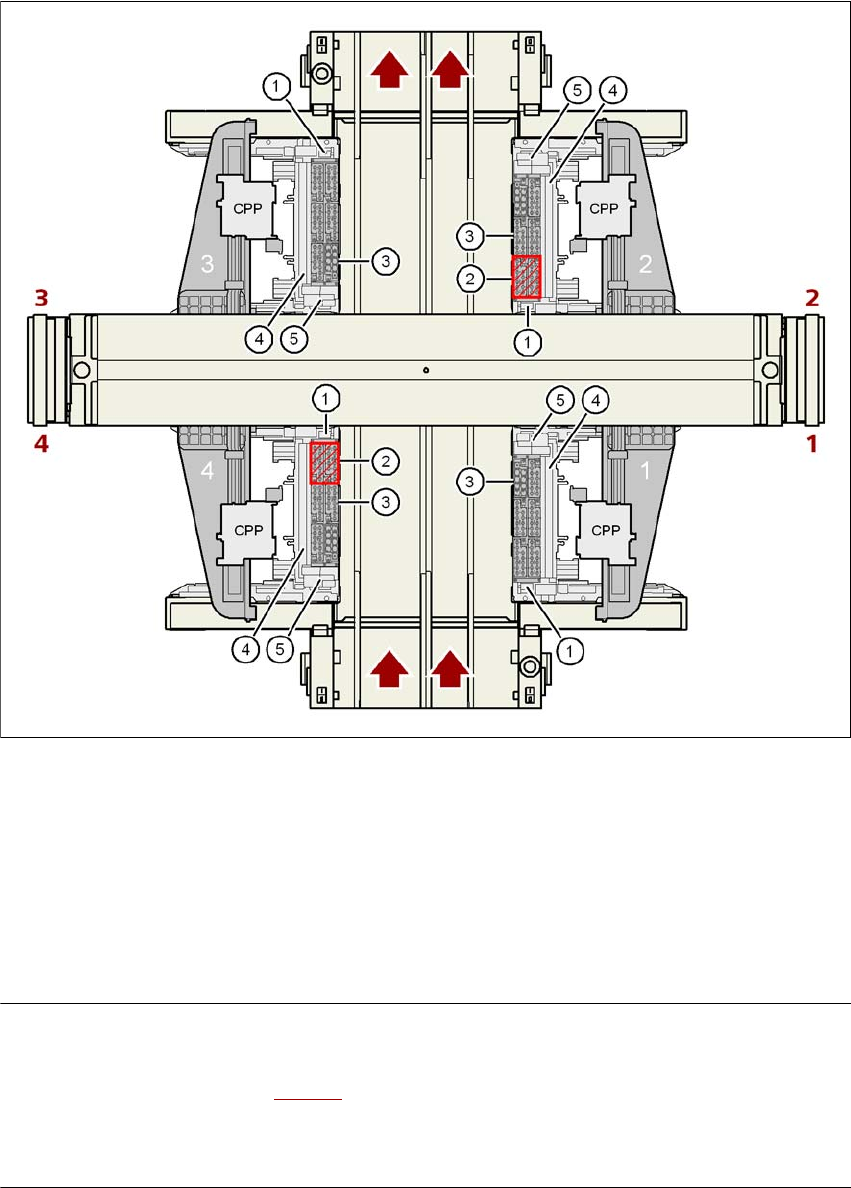

Bild 6.1 - 13 Placering av munstycksväxlare för SIPLACE MultiStar på X4I-automaten
ANM: 6
– På ställplatserna 2 och 4 kan ytmonteringshuvudena inte komma åt de båda inre munstycks-
magasinen (pos. 2 på bild 6.1 - 13
).
– Alla magasinplatser måste bestyckas, eftersom säkerhetskretsen stoppar automaten om ma-
gasin saknas eller sitter fel.
(1) Munstycksväxlare
(2) Positioner för reserv-munstycksmagasin (ställplats 2 eller 4)
(3) Munstycksmagasin
(4) Kassationsbehållare för komponenter
(5) Avdragsanordning och kassationsbehållare för munstycken
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
367
6.1.2.4 Placering av munstycksväxlare för SIPLACE MultiStar på X4-automaten
På ställplatserna 1, 2, 3 och 4 kan upp till 2 munstycksväxlare för CPP-huvudet installeras (pos 1
och 2 i bild 6.1 - 14
). Detta ger en totalkapacitet av 8 munstycksväxlare.
Antalet munstycksgarage uppgår vid standardkonfigurationen
40 magasin (20xx) = 480 munstycksgarage
8 magasin (28xx) = 72 munstycksgarage
6

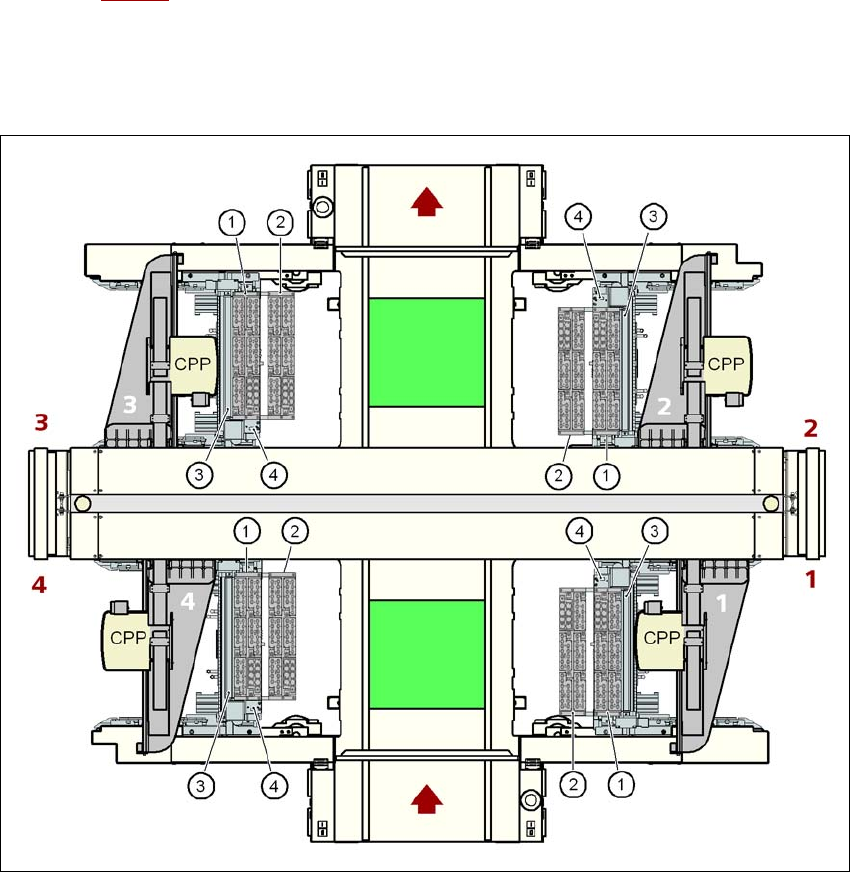

Bild 6.1 - 14 Placering av munstycksväxlare för SIPLACE MultiStar på X4-automaten
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
368
6.1.2.5 Placering av munstycksväxlare för SIPLACE MultiStar på X3-automaten
På ställplatserna 1, 3 och 4 kan upp till 2 munstycksväxlare för CPP-huvudet installeras (pos 1
och 2 i bild 6.1 - 15
). På ställplats 2 kan en munstycksväxlare installeras. Detta ger en totalkapa-
citet av 7 munstycksväxlare.
Antalet munstycksgarage uppgår vid standardkonfigurationen
35 magasin (20xx) = 420 munstycksgarage
7 magasin (28xx) = 63 munstycksgarage
6

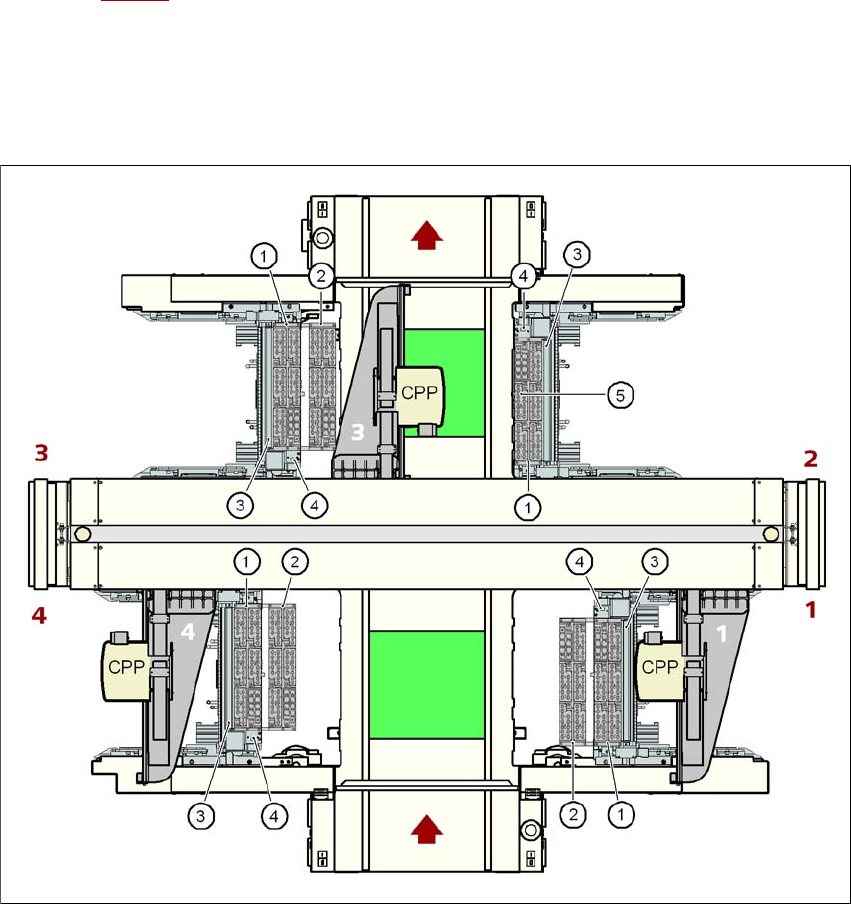

Bild 6.1 - 15 Placering av munstycksväxlare för SIPLACE MultiStar på X3-automaten
6
(1) Munstycksväxlare, "Rad 1"
(2) Munstycksväxlare, "Rad 2"
(3) Kassationsbehållare för komponenter
(4) Avdragsanordning och kassationsbehållare för munstycken
(5) Munstycksmagasin
