Skötselinstruktion SIPLACE X-serie Stationstillägg Från programversion SR.70x.x x Utgåva 01/2011 Munstycksväxlare 371 6.1.2.8 Anvisningar för användning → Om magasinet laddas för först a gången med en viss munstyckstyp s…
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
370
6.1.2.7 Montering
Munstycksväxlare på X4I-automaten (se bild 6.1 - 13, sida 366) och munstycksväxlare "Rad 1" på
X4-, X3- och X2-automaten (se bild 6.1 - 14
, 6.1 - 15 och 6.1 - 16 från sida 367) är alltid fäst på
komponentvagnens indragningsanordning. På automaterna SIPLACE X4, X3 och X2 kan en an-
dra munstycksväxlare installeras. För detta munstycksväxlare "Rad 2" finns det en montagesats.
Den består av avdragsanordning och kassationsbehållare för munstycken (se avsnitt 6.1.2.11
,
sida 374
).
6

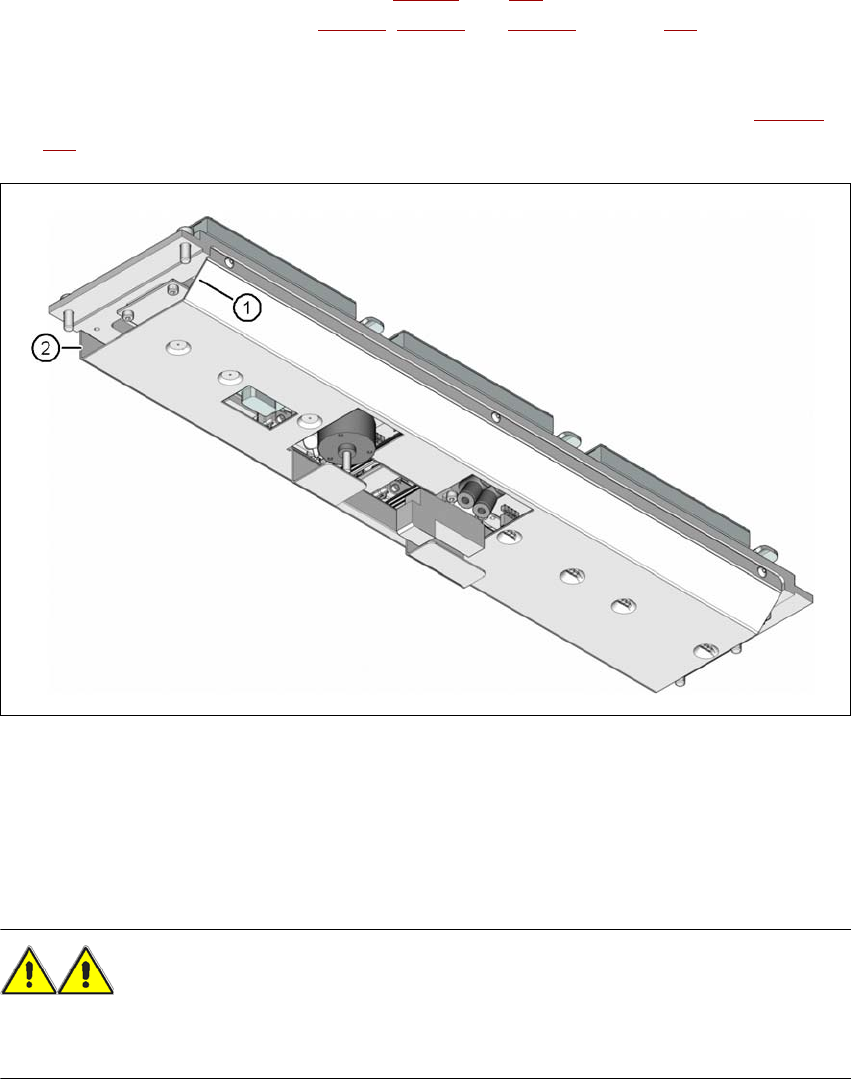

Bild 6.1 - 17 Montageposition munstycksväxlar - vy nedifrån
(1) Sned sida visar riktningen på komponentvagn-indragningsanordningen
(2) Lodrät sida visar riktningen på kretskortstransporten
→ Rikta munstycksväxlaren så att dess sneda sida pekar mot komponentvagn-indragningsan-
ordningen.
VARNING 6
– Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid bland-
konfiguration är det risk för huvudkollision!
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
371
6.1.2.8 Anvisningar för användning
→ Om magasinet laddas för första gången med en viss munstyckstyp ska det märkas med en
dekal.
ANM 6
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 6
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
SE UPP! 6
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 6
ANM 6
Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
Därför ska magasin och lediga ställplatser rengöras med jämna mellanrum.
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
6.1.2.9 Byta magasin
→ Tryck på spaken (pos 1 i bild 6.1 - 18, sida 372), för att lossa magasinet från tryckknappsku-
lorna (pos 5 i bild 6.1 - 18
, sida 372). Lyft upp magasinet från hållaren.
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
372
VARNING 6
En spak som sticker ut över magasinet (pos 1 i bild 6.1 - 18
) kan leda till krasch för ytmonterings-
huvudet. Se därför till att spaken inte sticker upp över magasinet.
6
Bild 6.1 - 18 Byta magasin
(1) Spak för upplyftning av magasinet
(2) Cylinderstift griper in i hålet på magasinet
(3) Fjäderstift för utlösning av mikrobrytaren till magasinsidentifieringen och säkerhetsslingan
(4) Stift i skjutmekanismen, förflyttar låsplåten
(5) Tryckknappskula
(6) Cylinderstift, griper in i det ovala hålet på magasinet
(7) Låsplåt i ställning "Magasin låst"
