Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
376
6.1.3.3 Placering av munstycksväxlare för TwinStar på X4-automaten
På följande ställplatser kan vardera en munstycksväxlare installeras för TwinStar.
Munstycksväxlare 1 på ställplats 3: 12 magasin munstycksväxlare 2 på ställplats 2: 10 magasin
Detta ger en totalkapacitet av 2 munstycksväxlare med 22 magasin och totalt 44 munstycksurtag.
6

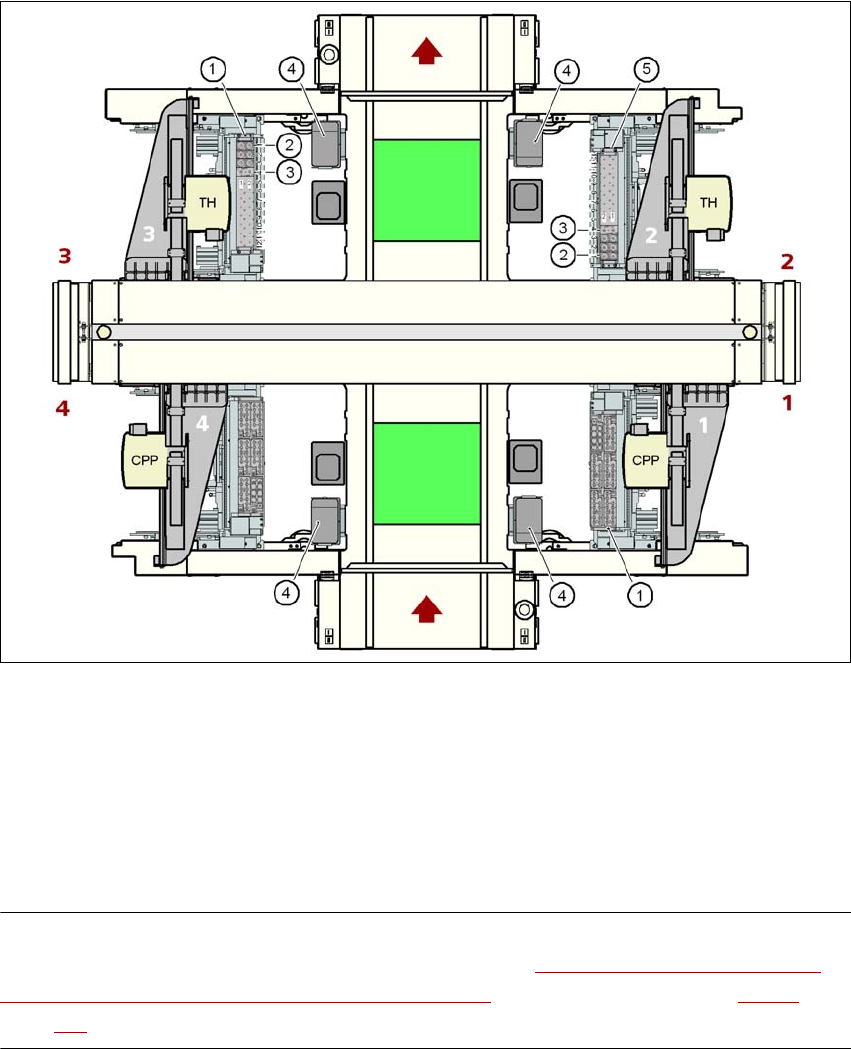

Bild 6.1 - 22 Placering av munstycksväxlare för TwinStar på X4-automaten
(1) Munstycksväxlare 1
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2
ANM 6
Är en MTV installerad på ställplats 2 eller 4 måste tillsatsen "Munstycksväxlare för TwinStar i
ytmonteringsområde med 2 portaler och tilldockad MTVMTV" installeras (se avsnitt 6.1.3.7, från
sidan 380).
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
377
6.1.3.4 Placering av munstycksväxlare för TwinStar på X3-automaten
På följande ställplatser kan vardera en munstycksväxlare installeras för TwinStar.
Munstycksväxlare 2 på ställplatserna 3 (pos 1 i bild 6.1 - 23
): 12 magasin Munstycksväxlare 2 på
ställplatserna 2 och 4 (pos 5 i bild 6.1 - 23
): vardera 10 magasin
Detta ger en totalkapacitet av 3 munstycksväxlare med 32 magasin och totalt 64 munstycksurtag.
6

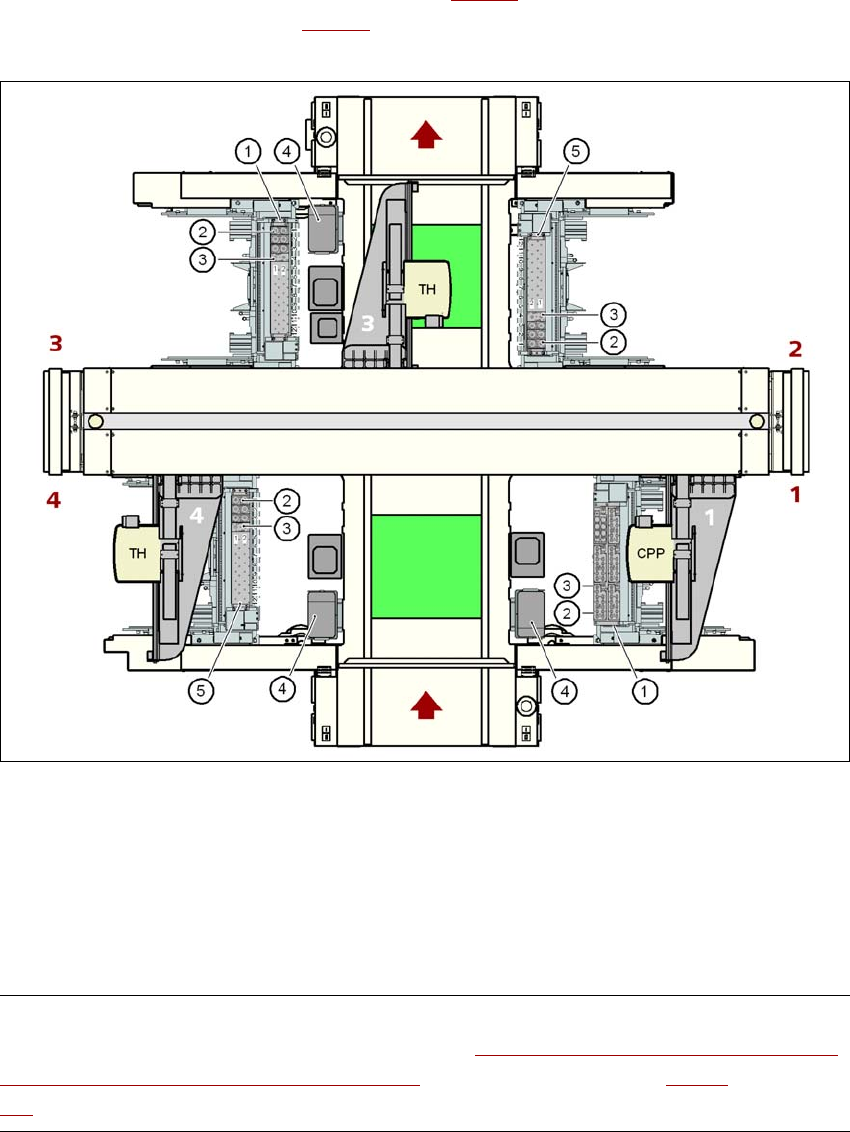

Bild 6.1 - 23 Placering av munstycksväxlare för TwinStar på X3-automaten
(1) Munstycksväxlare 1 (TH)
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2 (TH)
ANM 6
Är en MTV installerad på ställplats 4 måste tillsatsen "Munstycksväxlare för TwinStar i ytmonte-
ringsområde med 2 portaler och tilldockad MTVMTV" installeras (se avsnitt 6.1.3.7, från sidan
380).
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
378
6.1.3.5 Placering av munstycksväxlare för TwinStar på X2-automaten
På ställplats 1 till 4 kan vardera en munstycksväxlare för TwinStar installeras.
Munstycksväxlare 1 på ställplatserna 1 och 3 (pos 1 i bild 6.1 - 24
): vardera 12 magasin
Munstycksväxlare 2 på ställplatserna 2 och 4 (pos 5 i bild 6.1 - 24
): vardera 10 magasin
Detta ger en totalkapacitet av 4 munstycksväxlare med 44 magasin och totalt 88 munstycksurtag.
6

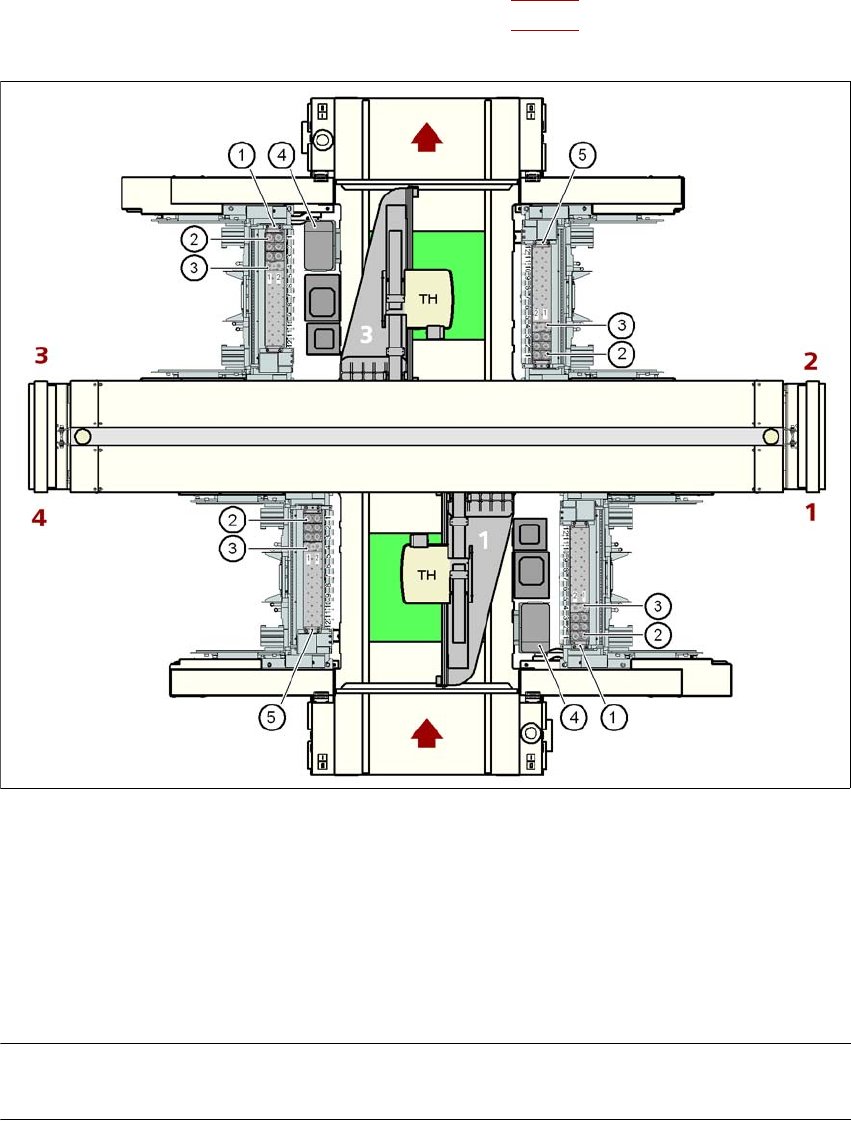

Bild 6.1 - 24 Placering av munstycksväxlare för TwinStar på X2-automaten
(1) Munstycksväxlare 1 (TH)
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
(5) Munstycksväxlare 2 (TH)
ANM 6
Är en MTV installerad på ställplats 4, kan där ingen munstycksväxlare monteras.
