6.1.3.7 Munstycksväxlare för TwinStar i ytmonteringsområde med 2 portaler och
tilldockad MTV
Artikelnr 00119747-xx hållare munstycksväxlare TwinStar, X-serie med MTC
Vid en kombination med TwinStar och MTV i ytmonteringsområden med två portaler kan inte stan-
dardmunstycksväxlaren användas för TwinStar. Följande ställplatser berörs därav:
– X4: ställplatser 2 och 4
– X3: ställplats 4
För detta fall finns det optionala munstycksväxlare för TwinStar i ytmonteringsområde med 2 por-
taler och tilldockad MTV.
ANM 6
Observera vid användningen av detta pipettväxlaralternativ att komponentstorlekar på maximalt
85 x 85 mm² resp. 125 x 10 mm² kan bearbetas.
6

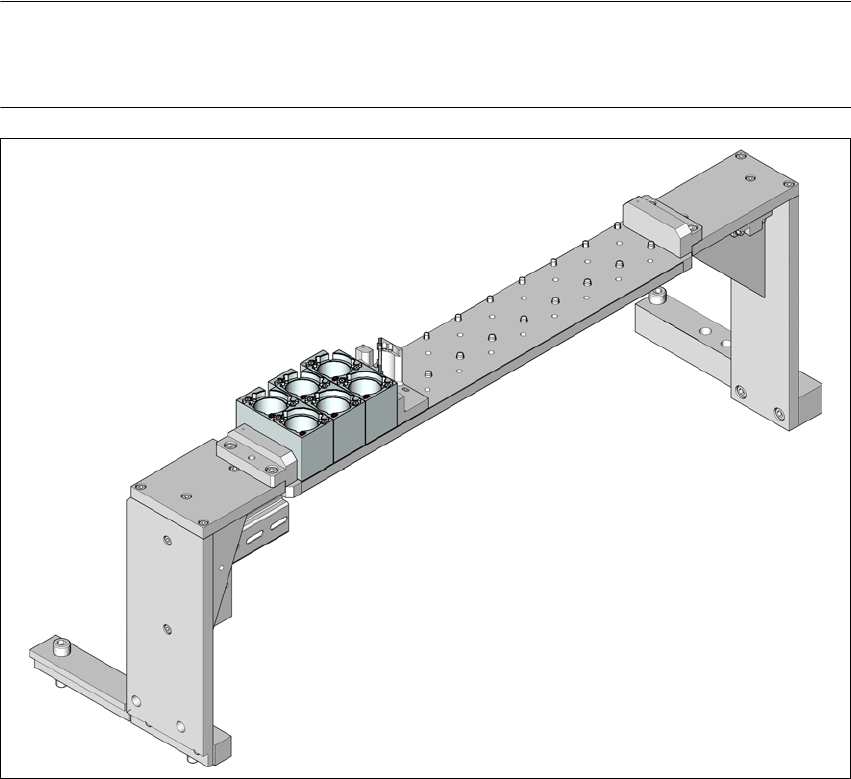

Bild 6.1 - 26 Munstycksväxlare för TwinStar i ytmonteringsområde med 2 portaler och tilldockad MTV
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Munstycksväxlare
381
6.1.3.8 Munstycksväxlare 2 för TwinStar
Artikelnr 00119717-xx Munstycksväxlare 2, TwinStar
Denna munstycksväxlare kan bära upp till 10 magasin. Alla andra tekniska data är identiska med
de för den första munstycksväxlaren.
6.1.3.9 Komponentavfallsbehållare för SIPLACE TwinStar
För SIPLACE TwinStar kan en kassationsbehållare för komponenter installeras. Den är placerad
sidan om Fine-Pitch-visionmodulen (se pos 4, bilder 6.1 - 23
, sida 377 och 6.1 - 24, sida 378).
6
Bild 6.1 - 27 Komponentavfallsbehållare för SIPLACE TwinStar
6.1.3.10 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom Standard-SMT-Spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallell till detta utvecklar ASM AS kontinuerligt specialmunstycken och gripare.
Specialmunstycken finns för alla ytmonteringshuvud, för att med maximal hastighet, precision och
flexibilitet kunna bearbeta ytmonteringsuppdrag. Insatsen av automatiska munstycksväxlare re-
ducerar uppsättningstiderna, som uppstår vid produktbyten.
Stationstillägg Skötselinstruktion SIPLACE X-serie
Munstycksväxlare Från programversion SR.70x.xx Utgåva 01/2011
382
För Pick&Place-huvudena erbjuder ASM AS mekaniska gripare. Komponenter vars yta inte läm-
par sig för uppsugning av munstycken, hämtas och ytmonteras med mekaniska gripare. Det finns
två utföranden av gripare, som efter sin funktion kan indelas i två grupper:
– Gripare som tar komponenterna i ytterkanten, och
– gripare som tar komponenterna i innerkanten.
Informationer om specialmunstycken och gripare får ni hos ASM AS. För tillverkning av special-
munstycken och gripare får ni också hos ASM AS.
