Skötselinstruktion SIPLACE X-serie Stationstillägg Från programversion SR.70x.xx Utgåva 01/2011 Tilldockn ingsstation för kompon entvagn SIPLACE X-serie 385 6 Bild 6.2 - 2 Tilldockningsstation - mått i millimeter , anslu…
Stationstillägg Skötselinstruktion SIPLACE X-serie
Tilldockningsstation för komponentvagn SIPLACE X-serie Från programversion SR.70x.xx Utgåva 01/2011
384
Till tilldockningsstationens viktigaste uppgifter hör:
– Matning av energi till komponentvagnen och X-matarna
– Matning av tryckluft till komponentvagnen och X-matarna
– Färdigställande av en infrastruktur för kommunikationen mellan PC'n på föruppsättnings-
platsen och mataren
Med hjälp av tilldockningsstationen kan operatören genomföra funktionstester utanför produk-
tionsomgivningen på X-mataren och kontrollera uppsättningen. Därvid är alltid två rader med var-
dera fyra tilldockningsstationer anslutna via CAN-bussen till föruppsättningens PC. Varje
tilldockningsstation har en egen ström- och tryckluftsanslutning.
Komponentvagn-indragningsanordningen (pos 2 i bild 6.2 - 1
, sida 383) på tilldockningsstationen,
kan anpassas till önskad kretskortstransporthöjd. För föruppsättningen skjuts komponentvagnen
till tilldockningsstationen (pos 1 i bild 6.2 - 1
, sida 383). Med rullagerna på komponentvagnens
sida, glider komponentvagnen på spåren i komponentvagn-indragningsanordningen till energi-
och datainterface-anslutningarna. Därvid blir komponentbordet med EDIF för matarna positione-
rat optimalt till EDIF (pos 5 i bild 6.2 - 1
, sidan 383) för komponentvagn-indragningsanordningen
och med de båda horisontalspännarna fixerat i detta läge. Skyddsplåtarna (pos 3 på bild 6.2 - 1
,
sidan 383
) förhindrar åtkomsten till komponentvagnens löprullar om denna skjuts in i tilldocknings-
stationen.
6
Text till bild 6.2 - 2, sida 385
(1) Tryckluftsanslutning
(2) CAN-buss-anslutning
(3) Anslutning för spänningsmatning
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Tilldockningsstation för komponentvagn SIPLACE X-serie
385
6
Bild 6.2 - 2 Tilldockningsstation - mått i millimeter, anslutningsställen
6.2.2 Tekniska data
6
Dimensioner
Längd x bredd 950 mm x 930 mm
Höjd 794 mm vid kretskortstransporthöjd 830 mm
864 mm vid kretskortstransporthöjd 900 mm
894 mm vid kretskortstransporthöjd 930 mm
914 mm vid kretskortstransporthöjd 950 mm
Vikt 120 kg
Tryckluftsanslutningsvärde
p
min
p
max
0,5 MPa (5,0 bar)
1,0 MPa (10,0 bar)
Tryckluftsanslutning Kopplingsstickkontakt KS 2-M5-A
Tryckluftsförbrukning 50 Nl/min
a
Matningsspänning 88 - 264 V~
Stationstillägg Skötselinstruktion SIPLACE X-serie
Tilldockningsstation för komponentvagn SIPLACE X-serie Från programversion SR.70x.xx Utgåva 01/2011
386
6
6
6.2.3 Mått för dockningsstation med tilldockad komponentvagn
6

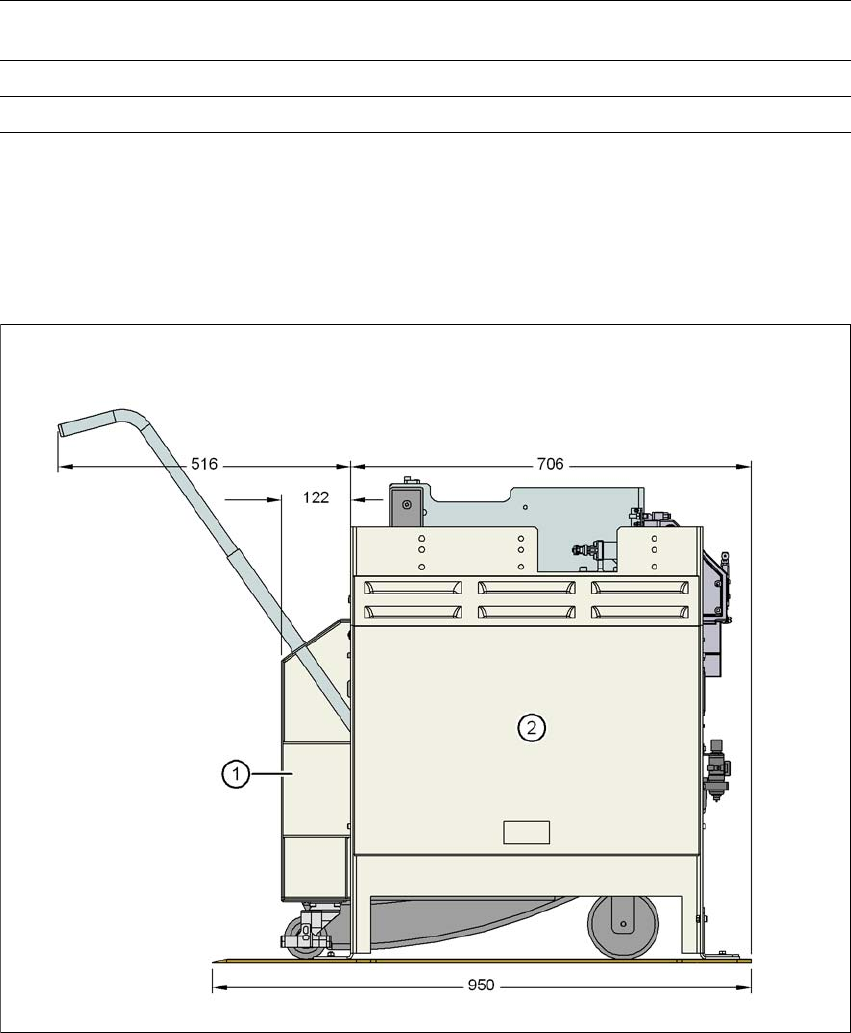

Bild 6.2 - 3 Dockningsstation med tilldockad komponentvagn - mått i millimeter
(1) Komponentvagn
(2) Tilldockningsstation
Nominell strömstyrka 3,5 A (230 V~)
7 A (115 V~)
Nominell skenbar effekt 0,8 kW
Säkringar 2 x 8 A
a) Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
