Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Tilldockningsstation för komponentvagn SIPLACE X-serie
391
ANM: 6
Montera bort beklädnaden (pos 9 i bild 6.2 - 5
, sida 389) bara i följande fall:
– Komponentvagn-indragningsanordning en ändras till en höjd av 830 mm.
– Komponentvagn-indragningsanordningen ändras från en höjd av 830 mm till en annan höjd.
→ Lossa de 4 insexskruvarna M5x12 (pos 7 i bild 6.2 - 5
, sida 389). Håll fast beklädnaden så att
den inte faller ner.
→ Ta bort beklädnaden.
SE UPP! 6
Se upp vid lyftning och sänkning av komponentvagn-indragningsanordningen, att inga kablar
skadas.
→ Lossa de båda skruvförbindningarna (pos 3 på bild 6.2 - 5
, sida 389).
→ Lossa de bägge skruvförbindningarna (pos 2 på bild 6.2 - 5
, sidan 389).
→ Tag bort de båda M8 sexkantsmuttrarna och brickorna (pos 4 på bild 6.2 - 5
, sidan 389).
→ Håll i komponentvagnens indragningsanordning i sidodelen (pos 10 på bild 6.2 - 5
, sidan 389)
och tag bort de båda insexskruvarna M8x40 på detta ställe.
→ Sväng komponentvagnarnas indragningsanordning uppåt tills borrhålet i sidodelen passar
ihop med långhålet (pos 5 på bild 6.2 - 5
, sidan 389).
→ Fäst sidodelen på detta ställe. Dra bara åt muttrarna löst.
→ Håll i komponentvagnens indragningsanordning i FCU (pos 12 på bild 6.2 - 5
, sidan 389) och
tag bort skruvförbindningarna (pos 2 på bild 6.2 - 5
, sidan 389).
→ Sväng komponentvagnarnas indragningsanordning uppåt tills borrhålet i sidodelen passar
ihop med 900 mm-hålet (pos 1 på bild 6.2 - 5
, sidan 389).
→ Fäst sidodelen på detta ställe. Dra bara åt muttrarna löst.
→ Sväng komponentvagnens indragningsanordning uppåt från långhålet (pos 5 på bild 6.2 - 5
,
sidan 389
till 900 mm - borrhålet och fäst denna på detta ställe.
→ Kontrollera att alla skruvförbindningar i pos 2, 3 och 4 i 900 mm - komponentvagnshöjden är
väl åtdragna.
→ Fäst den högra och vänstra styrningen (pos 8 i bild 6.2 - 5
, sida 389) med insexskruvarna
M8x18 (pos 9 i bild 6.2 - 5
, sida 389).
→ Fäst beklädnaden (pos 11 i bild 6.2 - 5
, sida 389) med de fyra insexskruvarna M5x12 (pos 7 i
bild 6.2 - 5
, sida 389).
Stationstillägg Skötselinstruktion SIPLACE X-serie
Tilldockningsstation för komponentvagn SIPLACE X-serie Från programversion SR.70x.xx Utgåva 01/2011
392
ANM 6
Vid omriggning från 900 mm till 830 mm höjd går du tillväga i omvänd ordning (se bild 6.2 - 6
,
sidan 390).
6.2.5.4 Rigga om komponentvagnens indragningsanordning till höjderna 900, 930
eller 950 mm
6

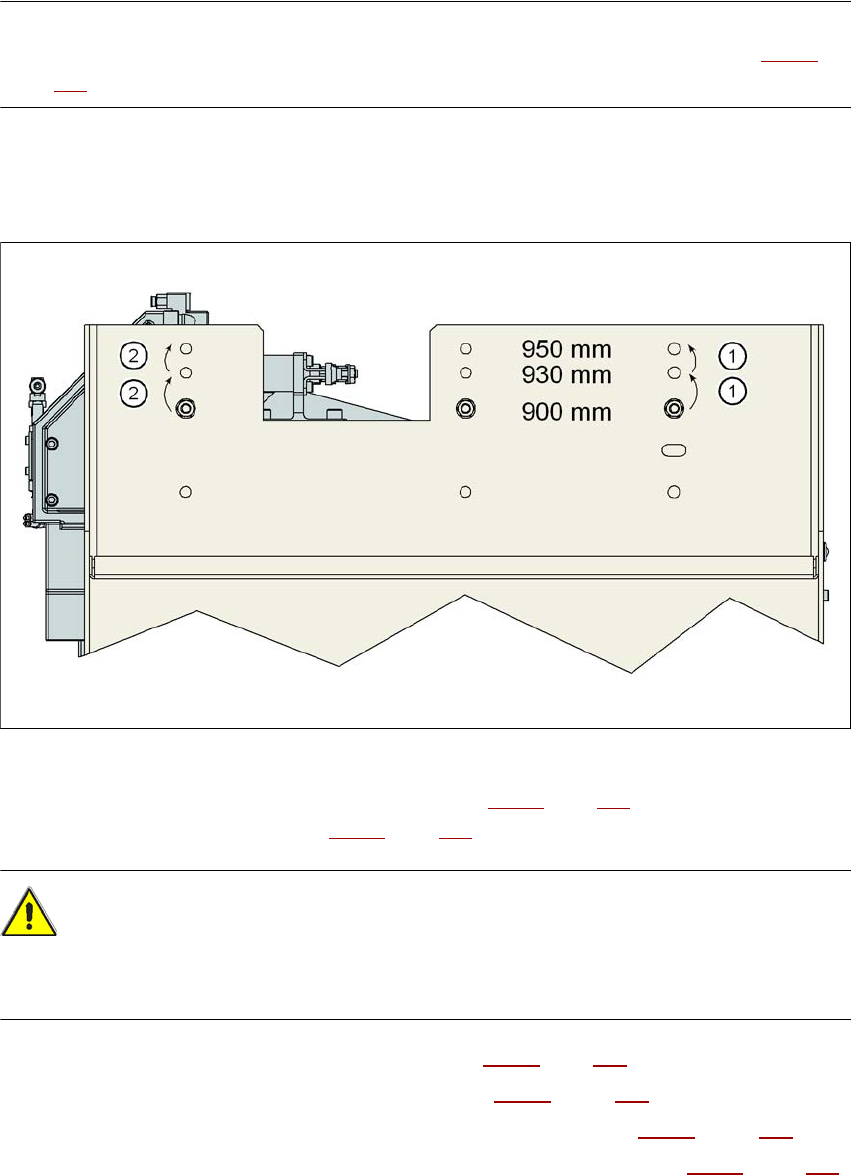

Bild 6.2 - 7 Arbetssteg vid omriggning från 830 mm höjd till 900 mm höjd.
→ Lossa de bägge insexskruvarna M8x18 (pos 9 i bild 6.2 - 5, sida 389) och ta bort den vänstra
och högra styrningen (pos 8 i bild 6.2 - 5
, sida 389).
SE UPP! 6
Se upp vid lyftning och sänkning av komponentvagn-indragningsanordningen, att inga kablar
skadas.
→ Lossa de båda skruvförbindningarna (pos 3 på bild 6.2 - 5
, sida 389).
→ Lossa de bägge skruvförbindningarna (pos 2 på bild 6.2 - 5
, sidan 389).
→ Tag bort de båda M8 sexkantsmuttrarna och brickorna (pos 4 på bild 6.2 - 5
, sidan 389).
→ Håll i komponentvagnens indragningsanordning i sidodelen (pos 10 på bild 6.2 - 5
, sidan 389)
och tag bort de båda insexskruvarna M8x40 på detta ställe.
→ Sväng komponentvagnens indragningsanordning till närmast högre position.
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Tilldockningsstation för komponentvagn SIPLACE X-serie
393
→ Fäst sidodelen på detta ställe. Dra bara åt muttrarna löst.
→ Håll i komponentvagnens indragningsanordning i FCU (pos 12 på bild 6.2 - 5
, sidan 389) och
tag bort skruvförbindningarna i pos 2 på bild 6.2 - 5
, sidan 389.
→ Sväng komponentvagnens indragningsanordning till närmast högre position.
→ Fäst sidodelen på detta ställe.
→ Kontrollera att alla skruvförbindningar till pos 2, 3 och 4 sitter fast.
→ Fäst den högra och vänstra styrningen (pos 8 i bild 6.2 - 5
, sida 389) med insexskruvarna
M8x18 (pos 9 i bild 6.2 - 5
, sida 389).
ANM 6
Om komponentvagnens indragningsanordning skall sänkas ned till en lägre transporthöjd går du
tillväga på omvänt sätt (se bild 6.2 - 6, sidan 390).
