Stationstillägg Skötselinstruktion SIPLACE X-serie Matrix-Tray-växlare Från program version SR.70x.xx Utgåva 01/2011 400 6.3.5 Dimensioner på X4-auto mater med MTV 6 6 Bild 6.3 - 3 Dimensioner på X4-automaten med Matrix-…
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Matrix-Tray-växlare
399
6.3.4.2 Reglage
6
Bild 6.3 - 2 Matrix-Tray-växlare, vy från baksidan
(1) Huvudbrytare
(2) NÖDSTOPP-knapp
(3) Torn 1 kan ta max. 30 "Waffle-pack-hållare" (upp till 60 JEDEC-Trays)
(4) Torn 2 kan ta max. 40 "Waffle-pack-hållare" (upp till 40 JEDEC-Trays)
(5) Ansatspunkt för veven för höjdomställning av Matrix-Tray-växlare
Stationstillägg Skötselinstruktion SIPLACE X-serie
Matrix-Tray-växlare Från programversion SR.70x.xx Utgåva 01/2011
400
6.3.5 Dimensioner på X4-automater med MTV
6
6

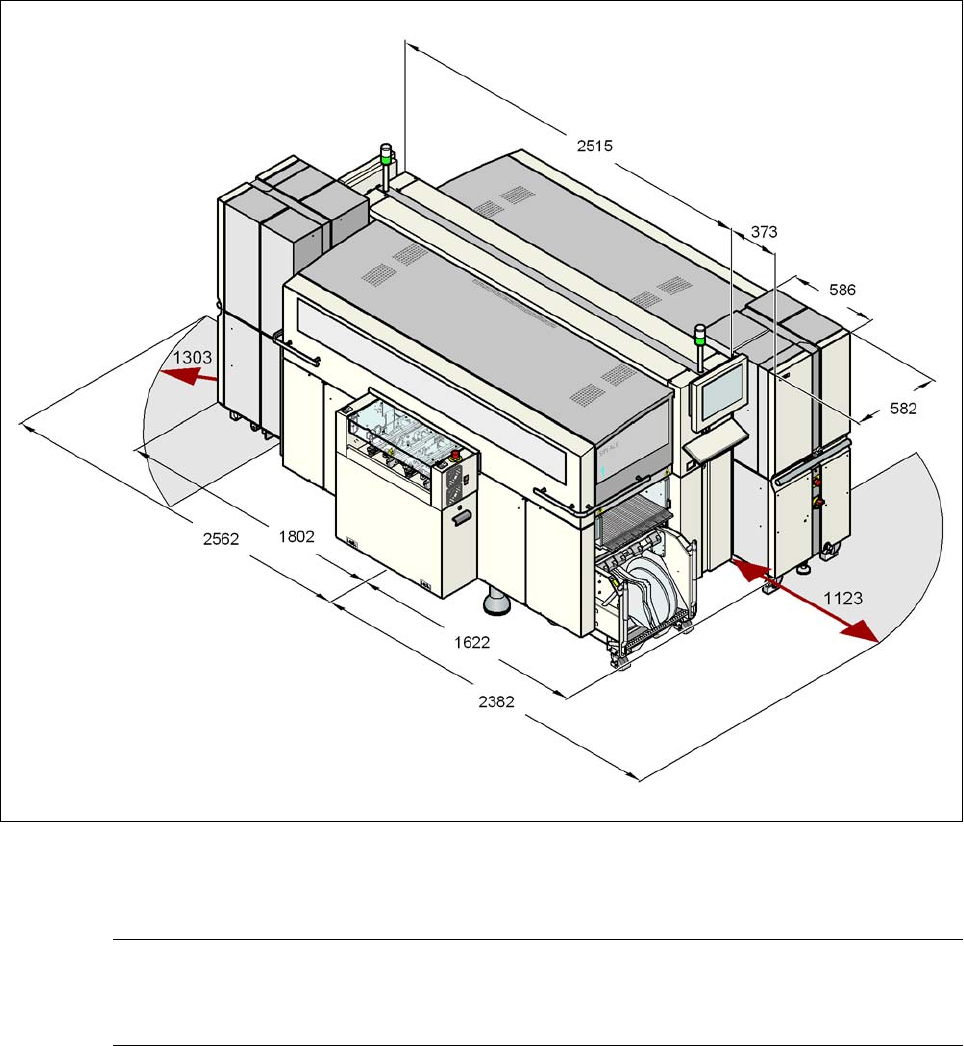

Bild 6.3 - 3 Dimensioner på X4-automaten med Matrix-Tray-växlare i millimeter
6
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Matrix-Tray-växlare
401
6.3.6 Dimensioner på X3-automater med MTV
6
6
6
6
Bild 6.3 - 4 Dimensioner på X3-automaten med Matrix-Tray-växlare i millimeter
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
