Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Matrix-Tray-växlare
401
6.3.6 Dimensioner på X3-automater med MTV
6
6
6
6

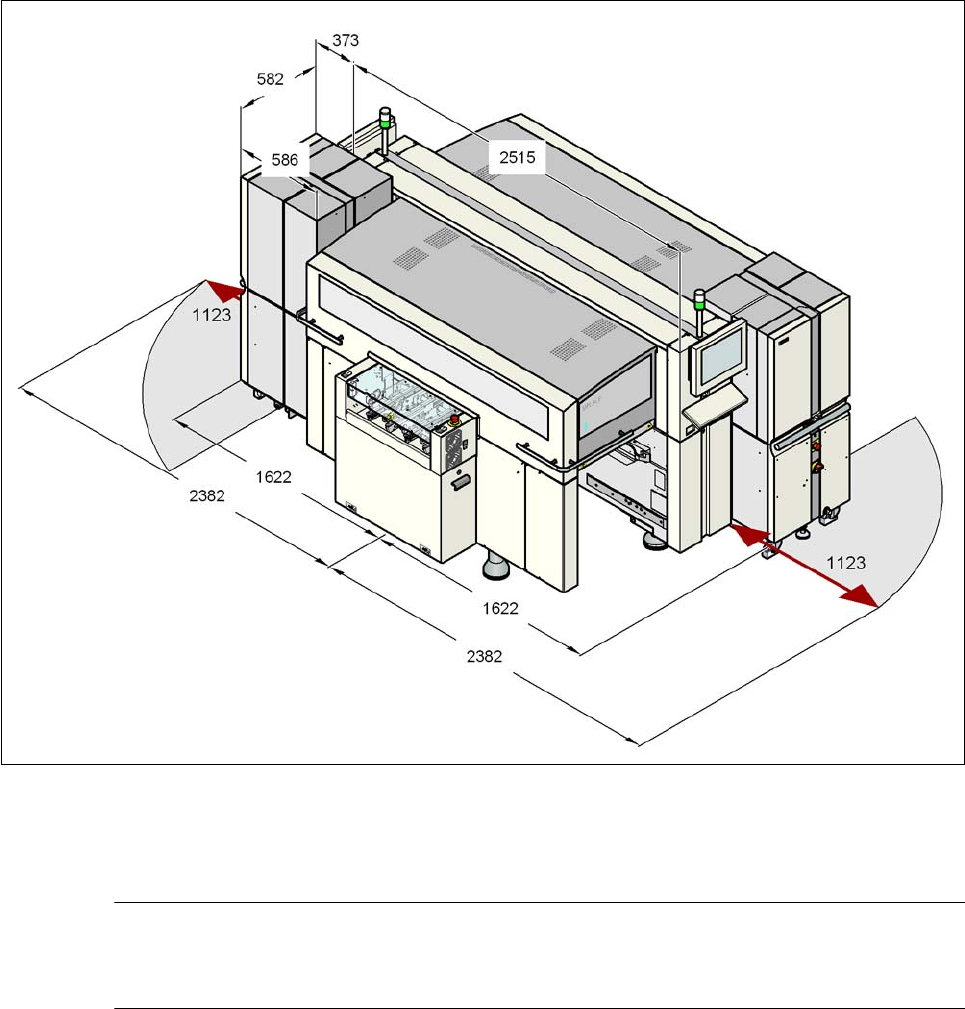

Bild 6.3 - 4 Dimensioner på X3-automaten med Matrix-Tray-växlare i millimeter
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
Stationstillägg Skötselinstruktion SIPLACE X-serie
Matrix-Tray-växlare Från programversion SR.70x.xx Utgåva 01/2011
402
6.3.7 Dimensioner på X2-automater med MTV
6
6
6
6
Bild 6.3 - 5 Dimensioner på X2-automaten med Matrix-Tray-växlare i millimeter
6
ANM 6
På ställplatserna 2 och 4 kan i stället för en komponentvagn också en Matrix-Tray-växlare
dockas på.
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Givare för komponentavfallsbehållaren
403
6.4 Givare för komponentavfallsbehållaren
Artikelnr 00116848-xx Förfrågan komponentavfallsbehållare ur X-serien/D3
Givaren för komponentavfallsbehållaren övervakar att avfallsbehållaren sitter korrekt i sin hållare.
– Är inte avfallsbehållaren korrekt insatt, kan automaten inte startas.
– Hoppar avfallsbehållaren ur sin hållare under driften, stoppas automaten genast, för att und-
vika en huvudkollision.
Varje avfallsbehållaren kan övervakas med en egen givare.
ANM 6
Vi rekommenderar vid användning av ett SpeedStar, att man installerar den optimala sensorn för
kassationsbehållaren.
6.5 SIPLACE High-Force Head
Artikelnr 00119734-xx High-Force Head för X-serien
Detta artikelnummer gäller bara vid nybeställning av en ytmonteringsautomat med ett High-
Force Head i ställer för en standard TwinStar. 6
Artikelnr 00119753-xx High-Force Head Upgrade Kit
Använd detta artikelnummer, då ni vill ersätta en standard-TwinStar med en High-Force
Head. 6
6.5.1 Beskrivning
SIPLACE High-Force Head är en teknologisk vidareutveckling av standard-TwinStar. Det kan
hantera samma komponentspektrum och erbjuder dessutom möjligheten att uppnå påsättnings-
krafter upp till 30 N:
6.5.2 Tekniska data
6
För övrigt stämmer de tekniska data överens mellan TwinStar och High-Force Head (se avsnitt
3.5.3.2
, sidan 138).
För SIPLACE High-Force Head kan alla munstycken och gripare användas, som också kan an-
vändas vid standard-TwinStar.
Programmerbar placeringskraft 2,0 N till 10 N ± 10 %
större 10 N till 30 N ± 15 %
