Skötselinstruktion SIPLACE X-serie Stationstillägg Från programversion SR.70x.xx Utgåva 01/2011 Kr etskortkamera Multicol or, typ 24, digital 409 6 6 6 6 6 6.8 Kret skortkamera Multicolor , typ 24, digit al 6.8.1 Ingåend…
Stationstillägg Skötselinstruktion SIPLACE X-serie
Komponentkamera för MultiStar Från programversion SR.70x.xx Utgåva 01/2011
408
6.7.2 Komponentkamera C&P, typ 38, 16 x 16, digital
Artikelnr 00119783-xx 01005-kamera för CPP-huvudet
6.7.2.1 Beskrivning
Vi rekommenderar att installera denna komponentkamera istället för komponentkamera typ 30 på
CPP-huvudet, om CPP-huvudet används för massproduktion av kretskort med 01005-komponen-
ter.
6.7.2.2 Ingående komponenter
6

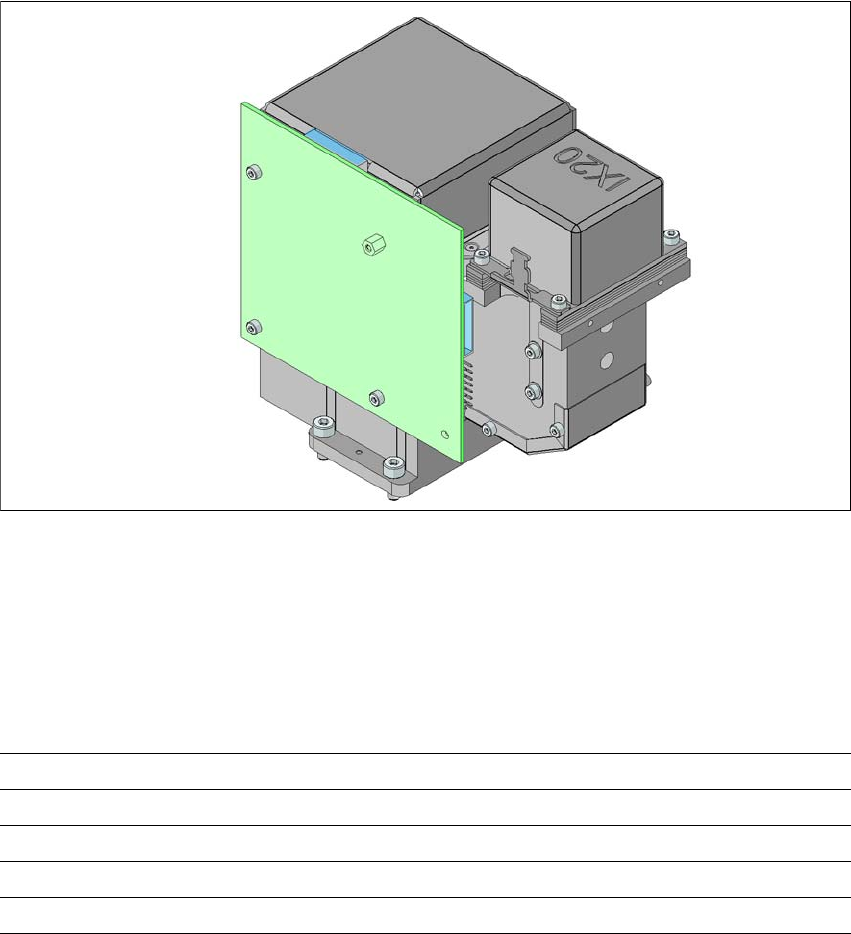

Bild 6.7 - 2 Komponentkamera C&P, typ 38, 16 x 16, digital
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
6.7.2.3 Tekniska data
6
Komponentmått 0,18 x 0,18 mm² till 16 x 16 mm²
Komponentdimensioner 01005 till 16 x 16 mm²
Min. delning, ben 0,25 mm
Min. bredd, ben 0,1 mm
Min. kuldelning 0,25 mm
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Kretskortkamera Multicolor, typ 24, digital
409
6
6
6
6
6
6.8 Kretskortkamera Multicolor, typ 24, digital
6.8.1 Ingående komponenter
Artikelnr 00119774-xx Kretskortkamera, X-serie, Multicolor, typ 24
6
Bild 6.8 - 1 Kretskortskamera Multicolor, typ 24, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
6
Min. kuldiameter 0,14 mm
Synfält 20,5 x 20,5 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
Stationstillägg Skötselinstruktion SIPLACE X-serie
Kretskortkamera Multicolor, typ 24, digital Från programversion SR.70x.xx Utgåva 01/2011
410
6.8.2 Tekniska data
6
6.8.3 Belysningstyper
På Multicolor-KK-kameran kan följande belysningstyper väljas:
– Vit belysning Denna belysningstyp används för standardmässiga kretskort med förzinkade
märken.
– Snedbelysning blå
Med detta kan i de flesta fall en tydlig förbättring av kontrasten uppnås vid blanka passmärken
på ljusa basmaterial, såsom keramik eller CEM. Även passmärken, som täckts över med löd-
stopplack är lättare att se mot en ljus bakgrund.
– Infraröd belysning
Det är framför allt nyttigt att använda denna belysningstyp vid märken, som är övertäckta med
lödstoppslack eller för märken på flex-material. Vid silver/platina-märken kan eventuellt en
förbättring av identifieringen uppnås. Det bör dock testas ut dessförinnan med en prov-cen-
trering/-ytmontering.
6.8.4 Passmärkes- och bläckpunkts-kriterier
Passmärkes- och bläckpunktskriterier anges i avsnitten 3.8.6 och 3.8.7, sidan 168.
Synfält 5,7 x 5,7 mm²
Avstånd till fokalplanet 28 mm
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
Passmärkesstorlek 0,3 mm till 2,5 mm kantlängd vid en KK-transporttolerans på ±
1,0 mm
till 3,0 mm kantlängd vid en KK-transporttolerans på < 1,0 mm
Kassationsmärkesstorlek 0,3 mm till 3,0 mm kantlängd
