Skötselinstruktion SIPLACE X-serie Stationstillägg Från programversion SR.70x.xx U tgåva 01/2011 3D-koplanaritetssensor 413 6.9.3 Beskrivning 3D-koplanaritet ssensorn arbe tar inte längre med en punktf ormad laserljuskä …
Stationstillägg Skötselinstruktion SIPLACE X-serie
3D-koplanaritetssensor Från programversion SR.70x.xx Utgåva 01/2011
412
6.9.2 Märk automat med varningsskylt W216
VARNING 6
– Vid montering av 3D-koplanaritetssensorn skall automaten klassas i laserklass 2.
– Mär automaten med varningstecknet W216 "Laserklass 2", artikelnr. 03010316-xx.
– Klistra fast varningsskylten W216 bredvid huvudbrytaren på täckkåpan (se pos. W216 på bild
6.9 - 2).
6

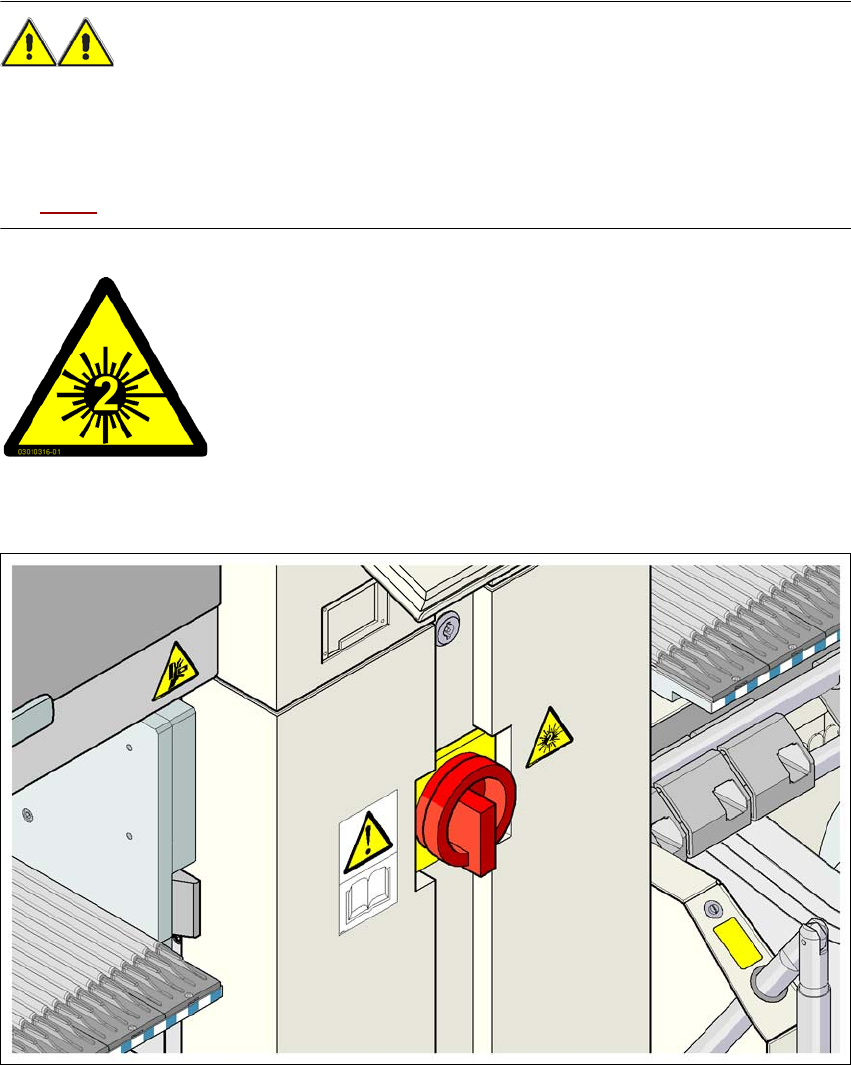

Varningsskylt W216 "Laserklass 2" på täckkåpan bredvid huvudbrytaren artikelnr. 03010316-01
(antal per automat: 1)
6
Bild 6.9 - 2 Varningsskylt W216 bredvid huvudbrytaren
6
6
6
6
Laserstrålning!
Titta inte in i strålen
Laserklass 2
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 3D-koplanaritetssensor
413
6.9.3 Beskrivning
3D-koplanaritetssensorn arbetar inte längre med en punktformad laserljuskälla, utan med en
laserljuslinje. Mätprocessen baseras på triangulationsprincipen. På så sätt är det möjligt att skapa
och analysera en höjdprofil av en tvådimensionell anordning med komp.-anslutningar, t.ex. BGA,
QFP etc.Analysen ger resultat om koplanariteten (uppsättningsplan) och kolineariteten (uppsätt-
ningslinje) hos komp.-ben eller Balls. 3D-koplanaritetssensorn kan installeras på SIPLACE X2-,
X3- och X4-ytmonteringsautomater.
6

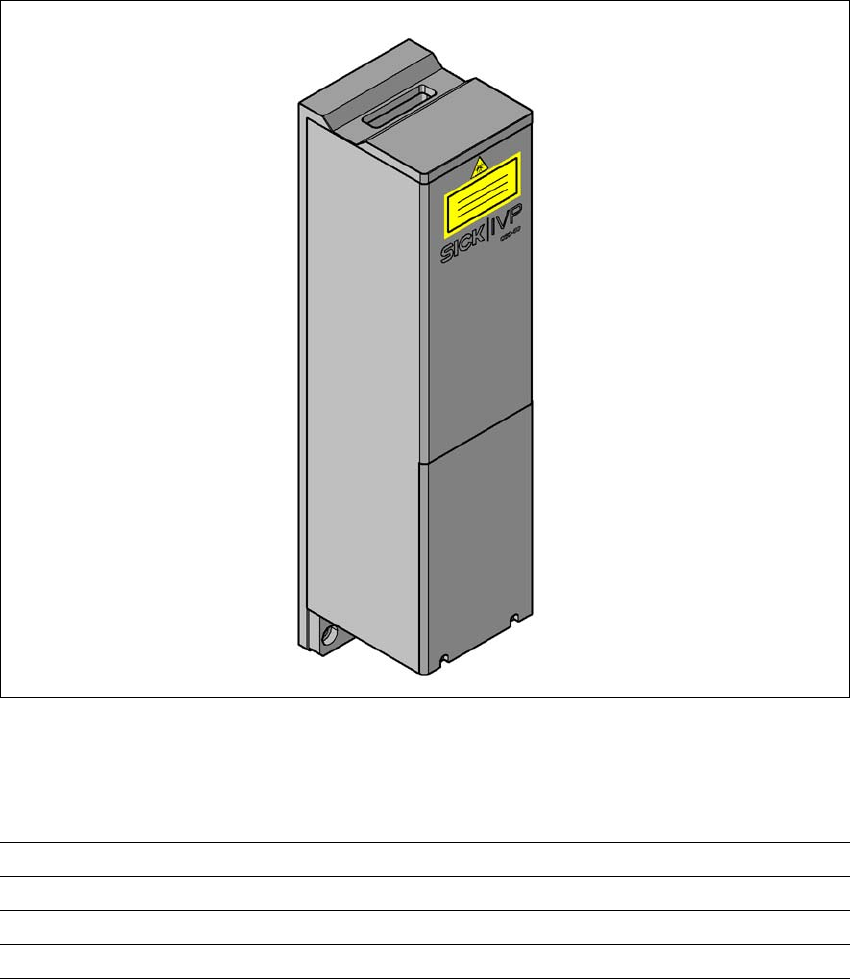

Bild 6.9 - 3 3D-koplanaritetssensor
6.9.4 Tekniska data
6
Komponenter QFP, SO, BGA, Gullwing, stickkontakt
Noggrannhet
a
± 15 µm (3), ± 20 µm (4)
Max. komponentstorlek 50 x 50 mm²
Max. komponenthöjd 17 mm
Stationstillägg Skötselinstruktion SIPLACE X-serie
3D-koplanaritetssensor Från programversion SR.70x.xx Utgåva 01/2011
414
6.9.5 Begränsningar
– Ben- eller kulidentifieringen kan försämras om ytan är oxiderad eller glänsande.
– Följande komponenter går inte att mäta upp: PLCC, SOJ, hylsor, Chip, Bare Die, Moulded,
Melf, ECV, DPack, CCGA, avskärmningsplåtar, komponenter med anslutningar endast på
undersidan
6.9.6 Installationsanvisningar
Beakta följande punkter om du installerar 3D-koplanaritetssensorn:
– 3D-koplanaritetssensorn kan bara installeras på SIPLACE-automater, som är utrustade med
axelenheten A364 och Box-PC. Det går inte att i efterhand tilläggsutrusta automater med ax-
elenheten A363.
– 3D-koplanaritetssensorn kan endast användas tillsammans med TwinHead eller High Force
Head.
– 3D-koplanaritetssensorn kan inte riggas om det i detta ytmonteringsområde är ett Collect &
Place-huvud installerat.
– På varje automat kan endast en 3D-koplanaritetssensor installeras på följande ställplatser:
Kåpformer BGA
min. kuldiameter
min. kuldelning
min. antal kulor
400 m
800 m
6
Kåpformer Gullwing
min. bredd, ben
b
min. benavstånd
min. antal ben
300 m
500 m
5
Maximal stickkontaktsstorlek 120 x 20 mm²
Stickkontakt (Gullwing)
min. bredd, ben
b
min. benavstånd
min. antal ben
300 m
500 m
5
Ytmonteringshuvudtyp TwinHead (TH) eller High-Force Head (HFH)
Laserskyddsklass
3D-koplanaritetssensor
Ytmonteringsautomat
3B
2
a) Per kula/ben
b) För mindre benbredder kontaktar du den lokale produktchefen
