Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 3D-koplanaritetssensor
415
6
6.9.7 Analysdator
En Box-PC används som analysdator. Den är placerad tillsammans med styrdatorn och maskin-
controllern på inmatningssidan.
6

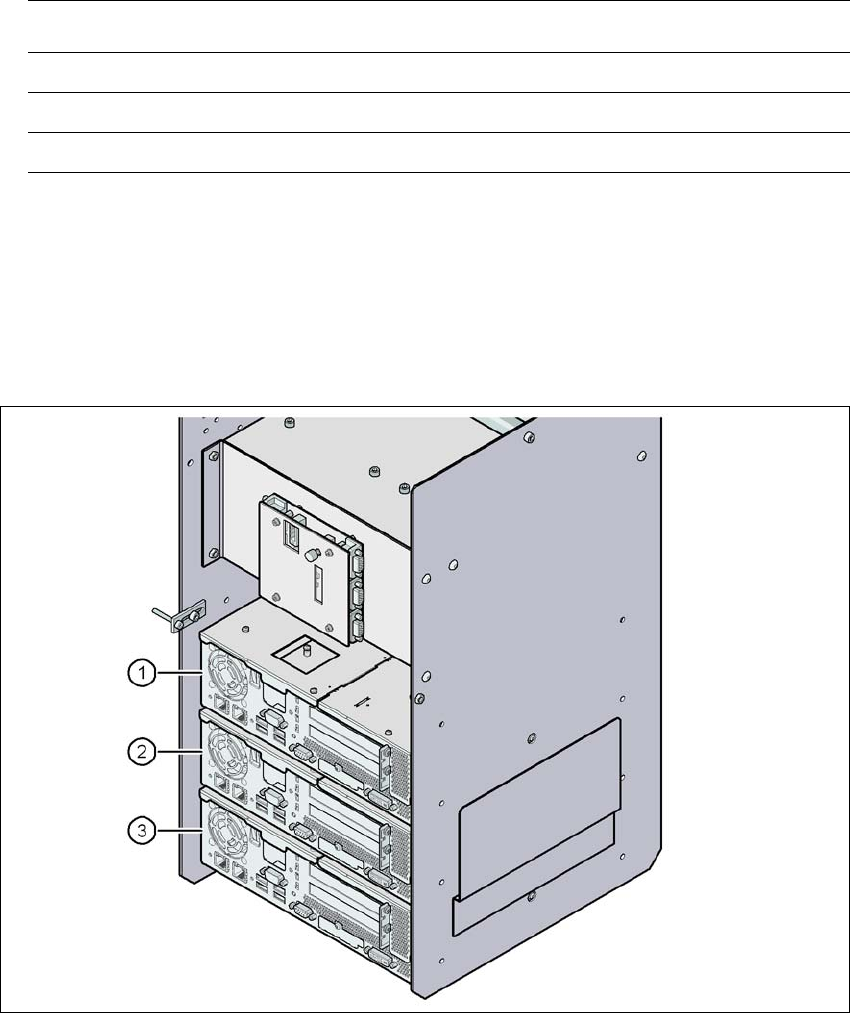

Bild 6.9 - 4 Box-PC för 3D-koplanaritetssensorn
(1) Styrdator
(2) Maskinstyrsystem
(3) 3D-koplanaritetssensorns analysdator
Ytmonteringsautomat Ställplats
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 eller 3
Stationstillägg Skötselinstruktion SIPLACE X-serie
Kretskortsstreckkodsläsare Från programversion SR.70x.xx Utgåva 01/2011
416
6.10 Kretskortsstreckkodsläsare
Artikelnr 00519881-xx Streckkodsläsare för kretskort, 2D, X-/SX-maskin
Artikelnr 00176112-xx Hållare Data Man X/HS/HF uppe
Artikelnr 00176113-xx Hållare Data Man X/HS/HF nere
Artikelnr. 00176118-xx Cognex I/O moduler
Artikelnr. 00176119-xx Cognex USB-kabel DM 100 USB 000
Artikelnr. 00176120-xx Kabel för gränssnitt I/O-Box
6.10.1 Beskrivning
Streckkodsläsaren för kretskort används för automatisk avkänning och avkodning av streckkoder
på kretskort. Medan komponenttjockleken på kretskort ständigt ökar minskar platsen för streck-
koder hela tiden. Till SIPLACE X-serien erbjuder vi därför nya streckkodsläsare för kretskort, som
säkerställer en säker bearbetning även av dessa mindre streckkoder. Streckkodsläsaren bearbe-
tar 2D-matriskoder och 1D-streckkoder.
Kretskorts-streckkodsläsarna installeras på inmatningssidan av ytmonteringsautomatens krets-
kortstransportör. Upp till fyra apparater kan installeras på en ytmonteringsautomat. Streckkodslä-
sarna installeras så att streckkods-etiketterna på över- och undersidan av kretskortet på de båda
transportspåren på dubbeltransportören, kan skannas in.
Streckkodsläsarna för kretskort är infäst med hållare i övre resp nedre profilskenan. De kan pla-
ceras i valfritt läge på profilskenorna och passas in mot streckkodsetiketterna. Beroende på
streckkodsremsans läge kan streckkods-läsaren med några enkla handgrepp monteras så att
streckkodsremsan kan läsas av längs med eller vinkelrätt mot kretskortens transportriktning.
6.10.2 Tekniska data
6
Sensor 1/3 CMOS (upplösning 752 x 480)
Bildupptagning max. 60 FPS
Optisk signalisering 1 läslysdiod
1 kommunikations-lysdiod
Akustisk signalisering Programmerbar summer
Datagränssnitt RS232, USB 2.0
Driftspänning 5 V- ... 24 V-
Ineffekt max. 2,5 W
Elektrisk anslutning 15-polig D-Sub-HD-stickkontakt
Dimensioner 55 x 42 x 22 mm³
Vikt 125 g
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Kretskortsstreckkodsläsare
417
1D-kodtyper UPC, EAN, Codabar 2/5 Interleaved, kod 39, kod
128, kod 99
2D-kodtyper Data Matrix ECC 200
