Driftsäkerhet Skötselinstruktion SIPLACE X-serie Säkerhetsanvisningar Från programversion SR.70x.xx U tgåva 01/2011 42 → Använd alltid lämp liga arbets- och skyddskläder (t.ex. handsk ar , s kor osv .) vid hant ering av …

Skötselinstruktion SIPLACE X-serie Driftsäkerhet

Från programversion SR.70x.xx Utgåva 01/2011 Säkerhetsanvisningar

Bild 2.1 - 1 Permanentmagneternas position för linjärdrivningarna

(1) Permanentmagneter för X-linjärmotorer

(2) Permanentmagneter för Y-linjärmotorer

Beakta följande anvisningar vid arbeten på permanentmagneterna:

→ Personer med aktiva implantat (t.ex. Pacemaker) eller andra ferromagnetiska proteser får

inte arbeta vid dessa apparater eller vistas i närheten av dessa. Iaktta ett säkert avstånd till

linjärmotorn.

→ På grund av de starka magnetiska dragningskrafterna skall speciella försiktighetsåtgärder

vidtas i magnetbanans och den rörliga primärdelens omedelbara närhet. Tunga eller breda

objekt i stål eller järn får aldrig manuellt föras in i närheten av magnetbanan. Eftersom de

magnetiska dragningskrafterna inte är synliga underskattas i regel deras inverkningar i när-

heten av magnetbanan. Den magnetiska dragningskraften kan sätta in plötsligt. I närheten av

ferromagnetiska objekt (i stål eller järn), som är ungefär lika stora som magnetbanan kan den

växa till flera tusen Newton.

Driftsäkerhet Skötselinstruktion SIPLACE X-serie

Säkerhetsanvisningar Från programversion SR.70x.xx Utgåva 01/2011

→ Använd alltid lämpliga arbets- och skyddskläder (t.ex. handskar, skor osv.) vid hantering av

magnetbanan.

→ Endast lämpligt utbildade ASM AS-tekniker får utföra monteringsarbeten och andra arbets-

uppgifter vid byte av magnetbanan.

→ Ha alltid minst två massiva kilar (cirka 10° till 15°) i ett ej magnetiskt material (t.ex. aluminium)

i beredskap och en icke-magnetisk hammare (cirka 2 till 3 kg). Dessa verktyg krävs i ett nöd-

fall för att lossa delar, som fastnat magnetiskt i magnetbanan och för att befria eventuella fast-

klämda extremiteter (fingrar, händer, fötter). Lägg aldrig en järnkärnmotorns

spolkomponentgrupp direkt på magnetbanan.

→ Elektroniska apparater och mätinstrument kan skadas eller förstöras av starka magnetfält.

Lägg aldrig apparater med kraftiga magnetiska beståndsdelar i närheten av datorer, monito-

rer eller magnetiska datalagringsenheten (t.ex. hårddiskar, kreditkort, audio- och videoband

osv.)

→ Ha ett säkerhetsavstånd på minst 45 cm mellan enstaka magnetband resp. mellan en mag-

netbana och andra magnetiska ytor.

Skötselinstruktion SIPLACE X-serie Driftsäkerhet

Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar

2.2 Varningsskyltar

2.2.1 Varningsskyltar på automaten

Varningsskyltarna är tillverkade av mjukplast. De är slitageskyddade och ljusäkta samt hållbara

mot påverkan av väder och vind. Varningsskyltarnas utförande motsvarar anvisningarna enligt

ISO 3864-2 och ANSI Z535. 4.

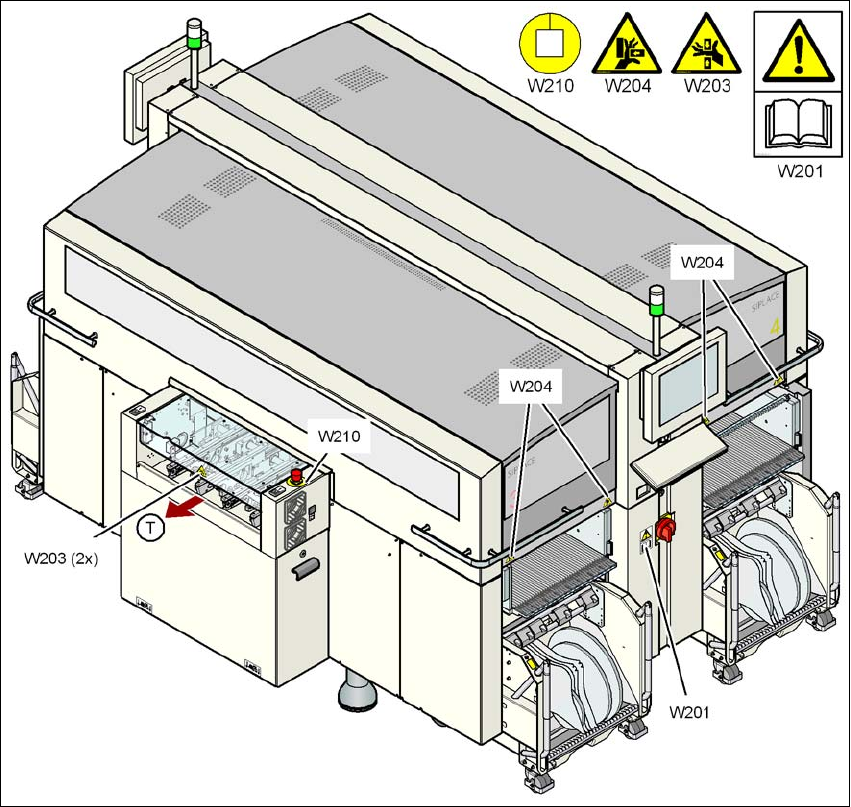

Bild 2.2 - 1 Varningsskyltar W201, W203, W204 och W210 på automaten - del 1

Pos W201, artikelnr 03009338-01

Pos W203, artikelnr 03009342-01

Pos W204, artikelnr 03009343-01

Pos W210, artikelnr 03009350-01

(T) Transportriktning för kretskort
