Stationstillägg Skötselinstruktion SIPLACE X-serie Genomtransport Från programversion SR.70x.xx U tgåva 01/2011 422 6.15 Genomtransport Artikelnr 001 1970 7-xx genom transport SIPL ACE X-serie Med detta alternativ går de…
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Vakuumpump
421
6.14 Vakuumpump
Artikelnr. 00119786-xx vakuumpump, inbyggnadssats för X2, X3, X4
Artikelnr 00119787-xx Vakuumpump X-serie
Artikelnr. 00119797-xx vakuumpump, inbyggnadssats för X4I
6.14.1 Säkerhetsanvisningar till vakuumpumpen
VARNING 6
Vakuumpumpen ska avsäkras separat.
Tänk på vid anslutning av vakuumpumpen, ska förutom de vanliga nätkabelsanslutningarna
också en jordledning anslutas. För detta ska en jordningsskena finnas i kundens nätmatning.
Beakta därutöver säkerhetsanvisningarna i den medföljande bruksanvisningen.
6.14.2 Beskrivning
Varje Collect&Place-huvud är utrustat med egen vakuumgenerator som matar hållar- och plock-
ningskretsen med nödvändigt vakuum. Vakuumgeneratorerna till placeringshuvudena arbetar ef-
ter Venturi-principen. I kombination med en vakuumpump går det att avsevärt reducera
tryckluftsförbrukningen med SpeedStar (C&P20). Löpande driftskostnader sjunker i takt med
sänkta energikostnader.
Typ av automat
Placeringshuvud-
konfiguration
Tryckluftsförbrukning
a
utan vakuumpump
Tryckluftsförbrukning
a
med vakuumpump
b
SIPLACE X4I
SIPLACE X4
C&P20/C&P20/C&P20/C&P20 960 Nl/min 220 Nl/min
C&P20/C&P20/CPP/CPP 720 Nl/min 350 Nl/min
SIPLACE X4 C&P20/C&P20/CPP/TH 700 Nl/min 330 Nl/min
C&P20/C&P20/TH/TH 680 Nl/min 310 Nl/min
SIPLACE X3 C&P20/C&P20/C&P20/ 720 Nl/min 165 Nl/min
C&P20/C&P20/CPP 600 Nl/min 230 Nl/min
C&P20/C&P20/TH 580 Nl/min 210 Nl/min
SIPLACE X2 C&P20/C&P20/ 480 Nl/min 110 Nl/min
C&P20/CPP 360 Nl/min 175 Nl/min
C&P20/TH 340 Nl/min 155 Nl/min
a) Under atmosfäriska normalförhållanden vid 20°C och 1013 hPa
b) Vakuumpump endast för C&P20-huvudet
Stationstillägg Skötselinstruktion SIPLACE X-serie
Genomtransport Från programversion SR.70x.xx Utgåva 01/2011
422
6.15 Genomtransport
Artikelnr 00119707-xx genomtransport SIPLACE X-serie
Med detta alternativ går det att starta och stoppa kretskortstransportörens transportband utan
styrdator.
Skötselinstruktion SIPLACE X-serie Stationstillägg
Från programversion SR.70x.xx Utgåva 01/2011 Vision-inlärningsstation
423
6.16 Vision-inlärningsstation
Artikel-Nr. 00119788-xx Vision Teach Station
6

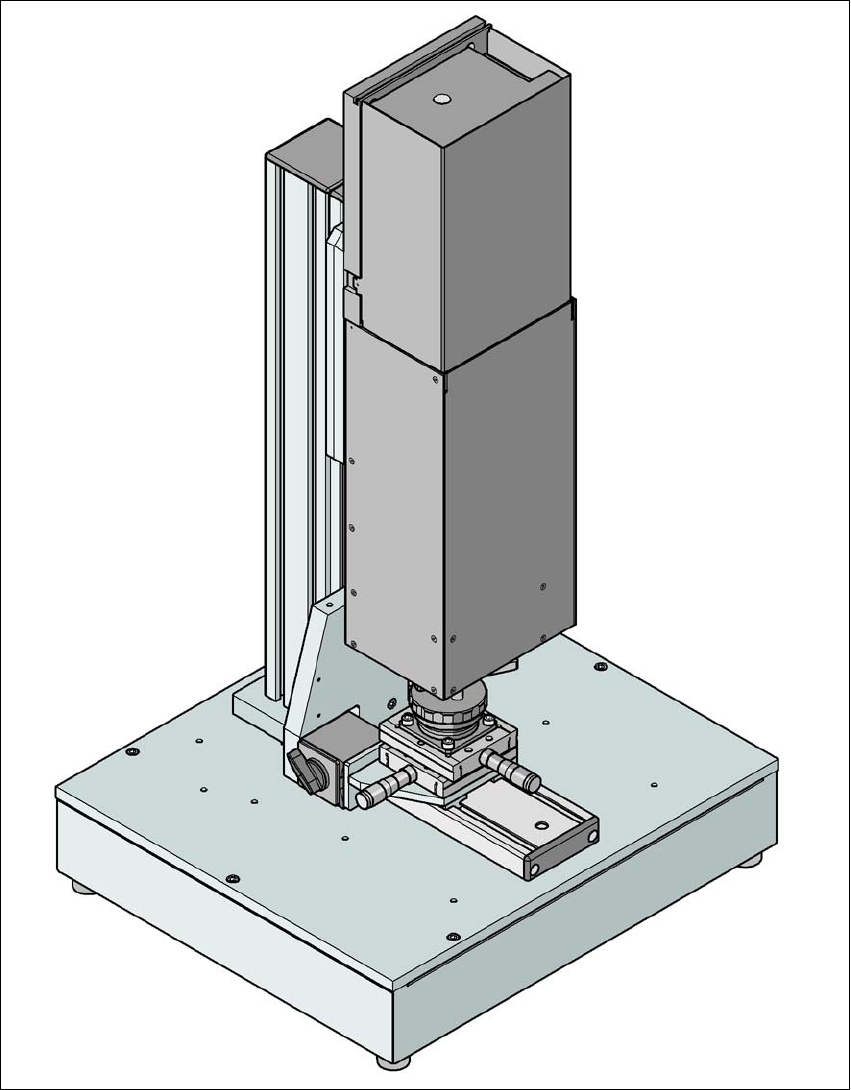

Bild 6.16 - 1 Vision-inlärningsstation med komponentkamera, typ 33
