Driftsäkerhet Skötselinstruktion SIPLACE X-serie Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011 48 2 Pos W202 i bild 2.2 - 3 , sida 47 , artikelnr 03009341-01 (antal per X2-aut omat: 6, X3-automa t: 7, X4-a…
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
47
2.2.2 Varningsskyltar vid portalerna

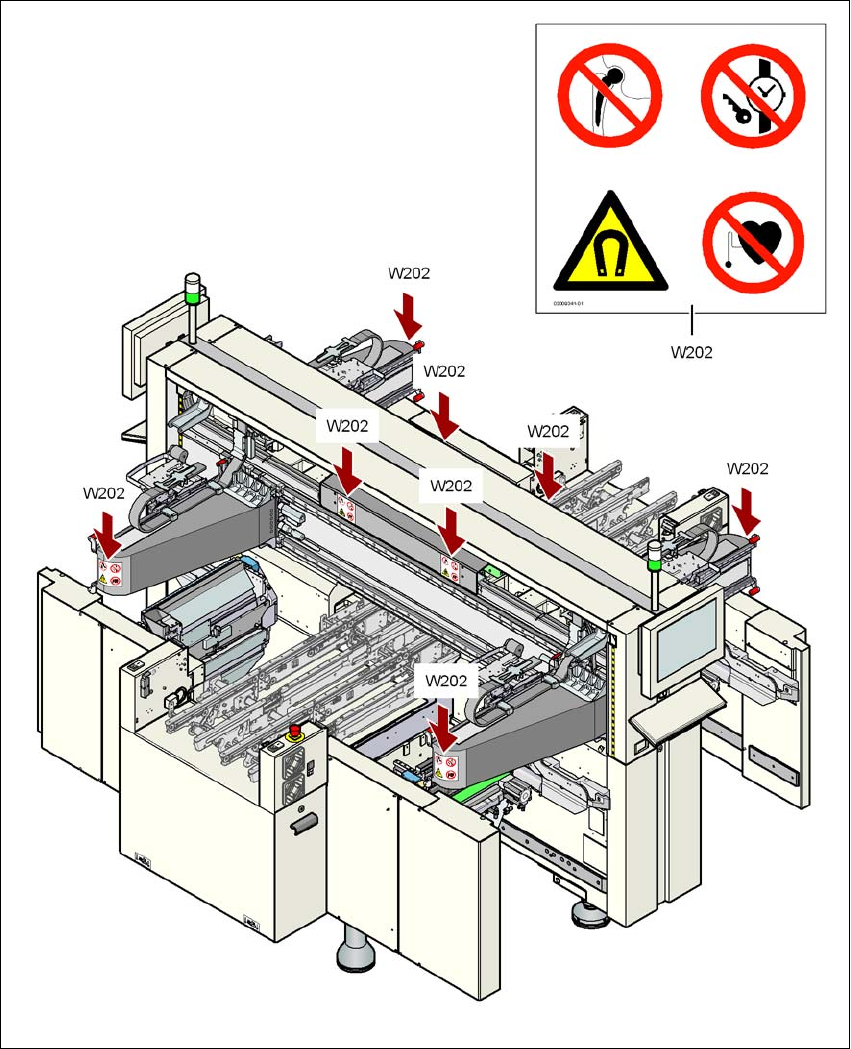

Bild 2.2 - 3 Varningsskylt W202 vid portalerna
2
Pos W202, artikelnr 03009341-01
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
48
2
Pos W202 i bild 2.2 - 3, sida 47, artikelnr 03009341-01
(antal per X2-automat: 6, X3-automat: 7, X4-automat: 8)
VARNING 2
Starka permanentmagnetfält föreligger i automaten!
FARA 2
Livsfara för personer med aktiva inplantat (t. ex. pacemaker, insulinpump, defibrillator).
2
VARNING
Klämningsfara för personer med passiva metalliska inplantat (t. ex. plattor, skruvar).
Greppa inte eller böj inte in kroppen i maskinen när skyddskåporna är öppna.
Placera eller förvara inga metalliska föremål inom riskområdet.
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
49
2.2.3 Varningsskyltar på bandkapningsaggregat och tombandsränna
2
Pos W205, bilder 2.2 - 4, sida 49 och 2.2 - 5, sida 50, artikelnr 03009344-01 (antal per automat: 8)
2.2.3.1 Varningsskylt W205 på ovansida
2

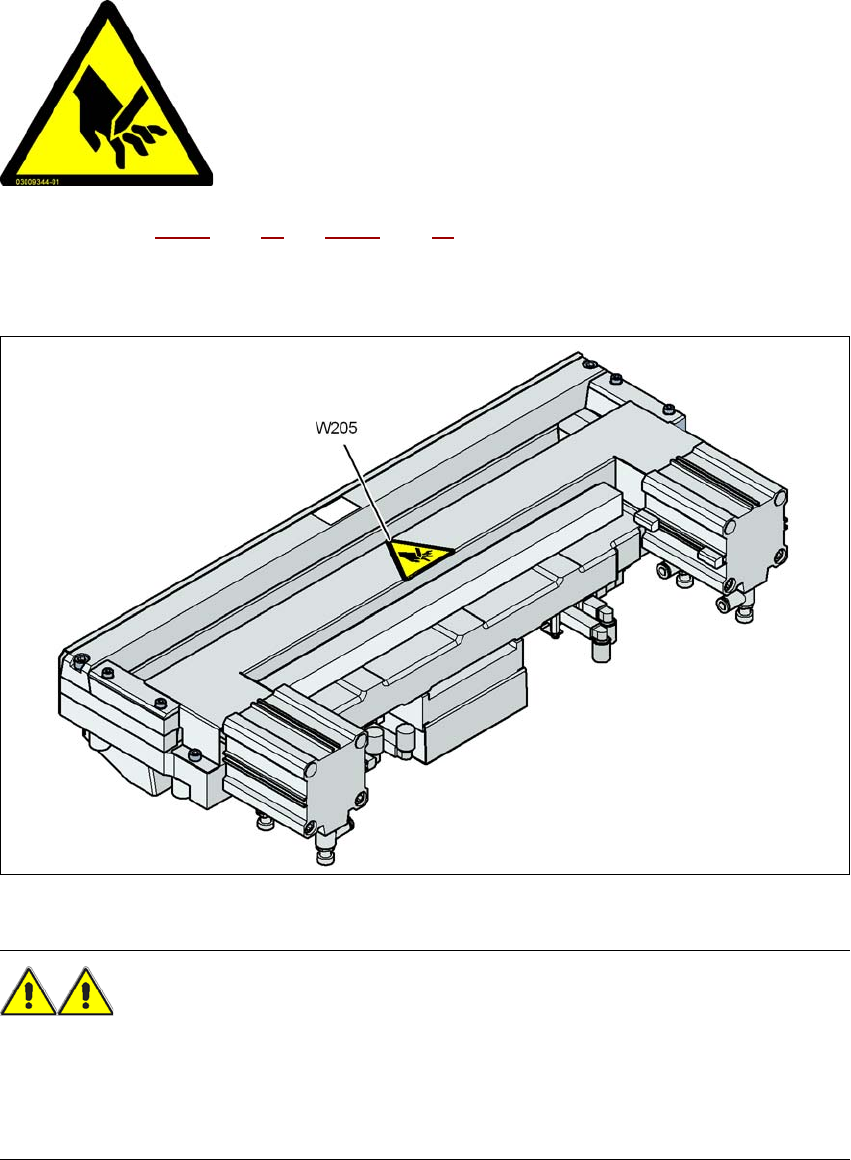

Bild 2.2 - 4 Varningsskylt W205 på ovansidan av bandkapningsaggregatet
VARNING 2
Avskilj automaten från el- och tryckluftsmatningen innan arbeten utförs på bandkapningsaggrega-
tet.
Vänta tills arbetstryck sjunkit till 0 MPa.
Använd tjocka arbetshandskar vid arbeten på bandkapningsaggregatet. 2
2
2
2
2
2
2
2
2
RISK FÖR SKÄRSKADOR!
Risk för skärskador föreligger även vid avstängd ma-
skin
