Driftsäkerhet Skötselinstruktion SIPLACE X-serie Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011 52 2.2.4.1 V arningsskylt W vid strömförsörjningen Bild 2.2 - 7 V arningsskylt W vid strömförsörjningen 2 Pos …
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
51
2.2.4 Varningsskyltar vid strömförsörjningen
2
Pos W206 i bild 2.2 - 6, sida 51, artikelnr 03009345-01 (antal per automat: 1) och pos W1

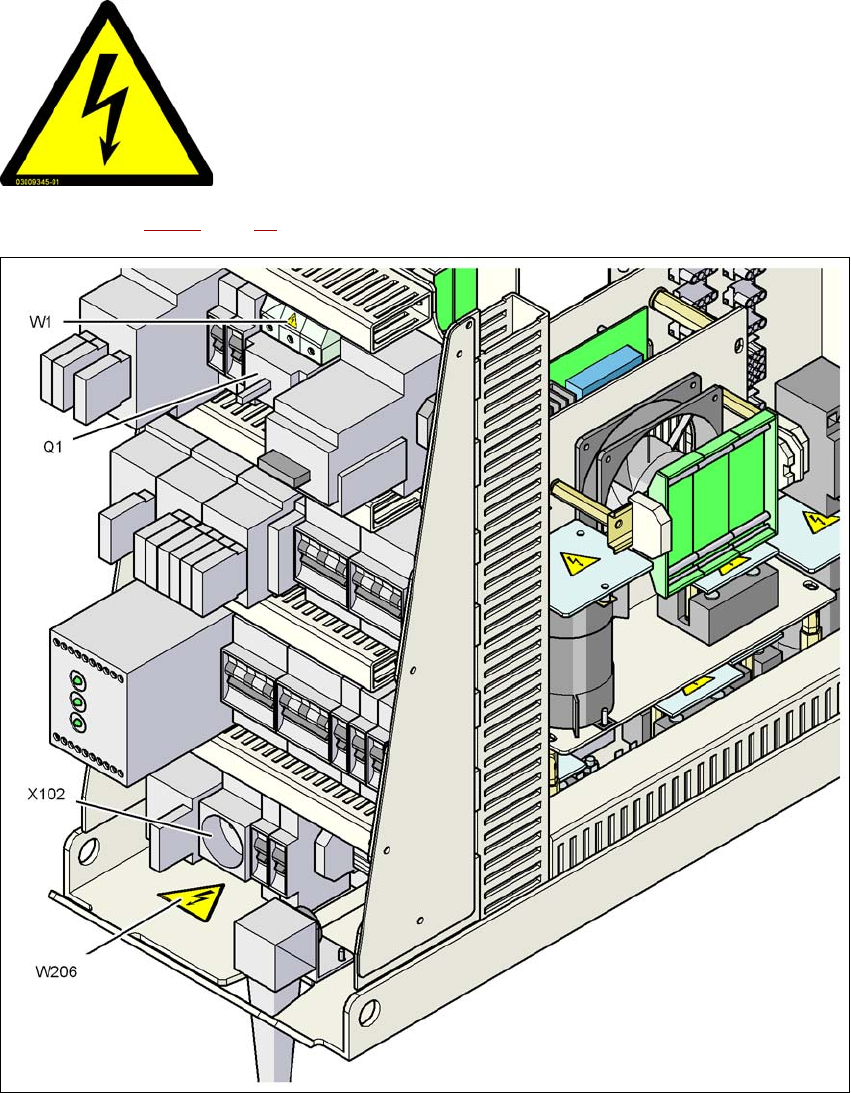

Bild 2.2 - 6 Varningsskylt W206 vid servicestickkontakten X102 och W1 vid huvudströmbrytaren Q1
Pos W206, artikelnr 03009345-01
Pos W1, Varningsskylt vid huvudströmbrytaren Q1
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
52
2.2.4.1 Varningsskylt W vid strömförsörjningen

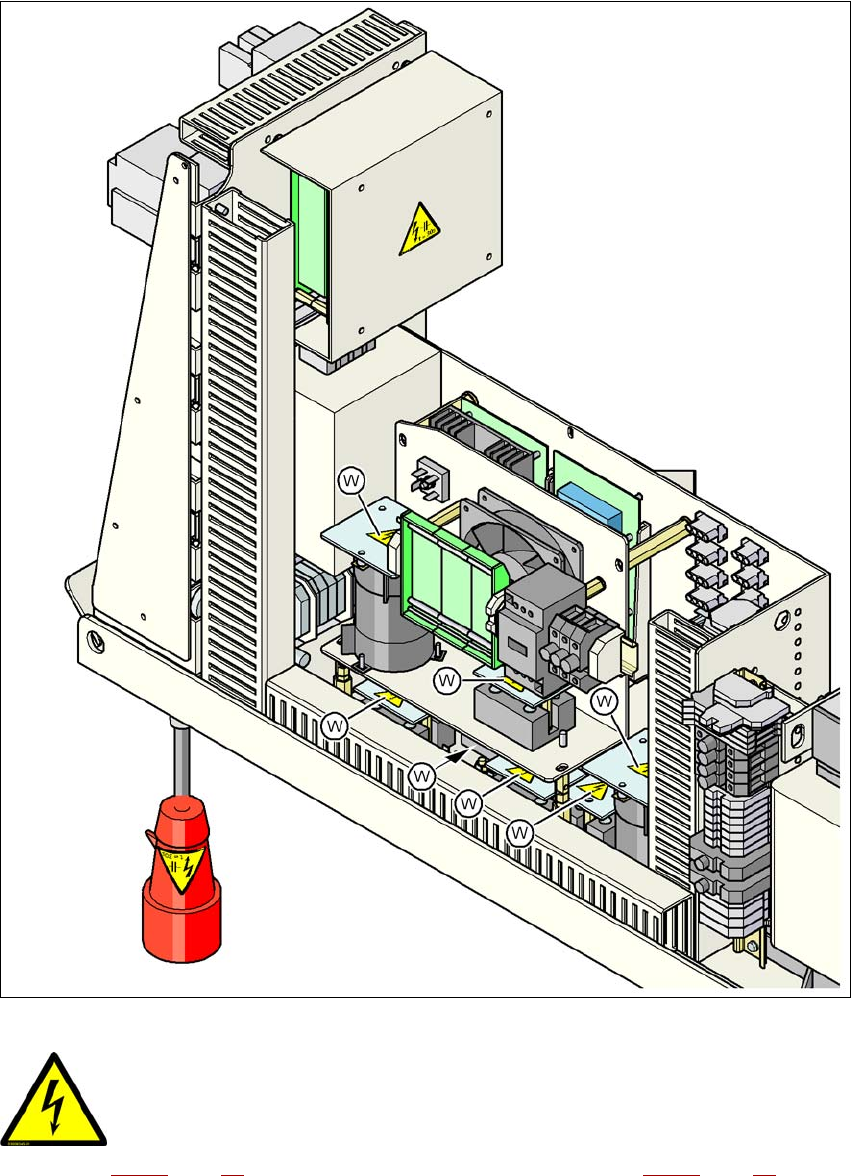

Bild 2.2 - 7 Varningsskylt W vid strömförsörjningen
2
Pos W i bild 2.2 - 7, sida 52 (antal per strömförsörjning: 8), se också bild 2.2 - 8, sida 53.
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
53
2.2.4.2 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
Bild 2.2 - 8 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
2
Pos W i bild 2.2 - 8, sida 53 (antal per strömförsörjning: 8), se också bild 2.2 - 7, sida 52.
2.2.4.3 Varningsskylt W207
2
2
2
NÄTSPÄNNING!
Stäng av huvudbrytaren och vänta 30 sekunder tills kondensato-
rerna laddats ur.
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
