Skötselinstruktion SIPLACE X-serie Driftsäkerhet Från programversion SR.70x.x x Utgåva 01/2011 Varningsskyltar 55 2.2.4.5 V arningsskylt W207 vid inkopplingsströmb egränsaren i strömförsörjningen 2 Bild 2.2 - 10 Varnings…
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
54
Pos W207 bilder 2.2 - 9, sida 54 och 2.2 - 10, sida 55, artikelnr 03009346-01
(antal per automat: 2 för X2, 3 för X3/X4)
2.2.4.4 Varningsskylt W207 på axelinskjutningsdelen
2

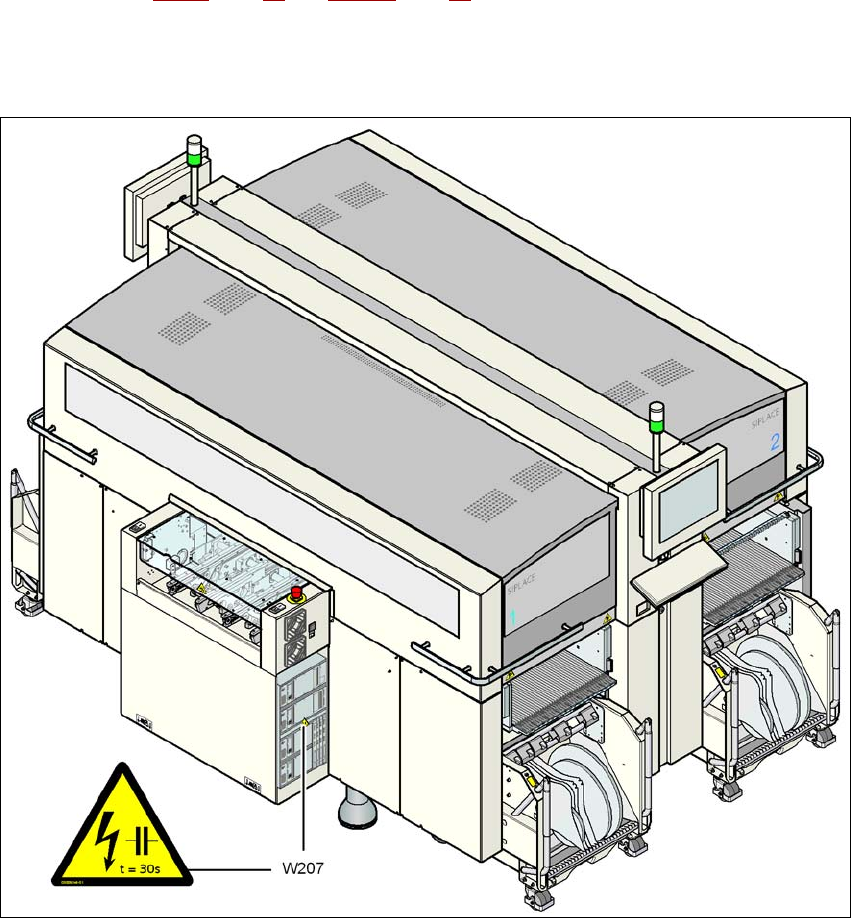

Bild 2.2 - 9 Varningsskylt W207 på Makrolon-skivan till axelinskjutningsdelen
Pos W207, artikelnr 03009346-01
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
55
2.2.4.5 Varningsskylt W207 vid inkopplingsströmbegränsaren i strömförsörjningen
2

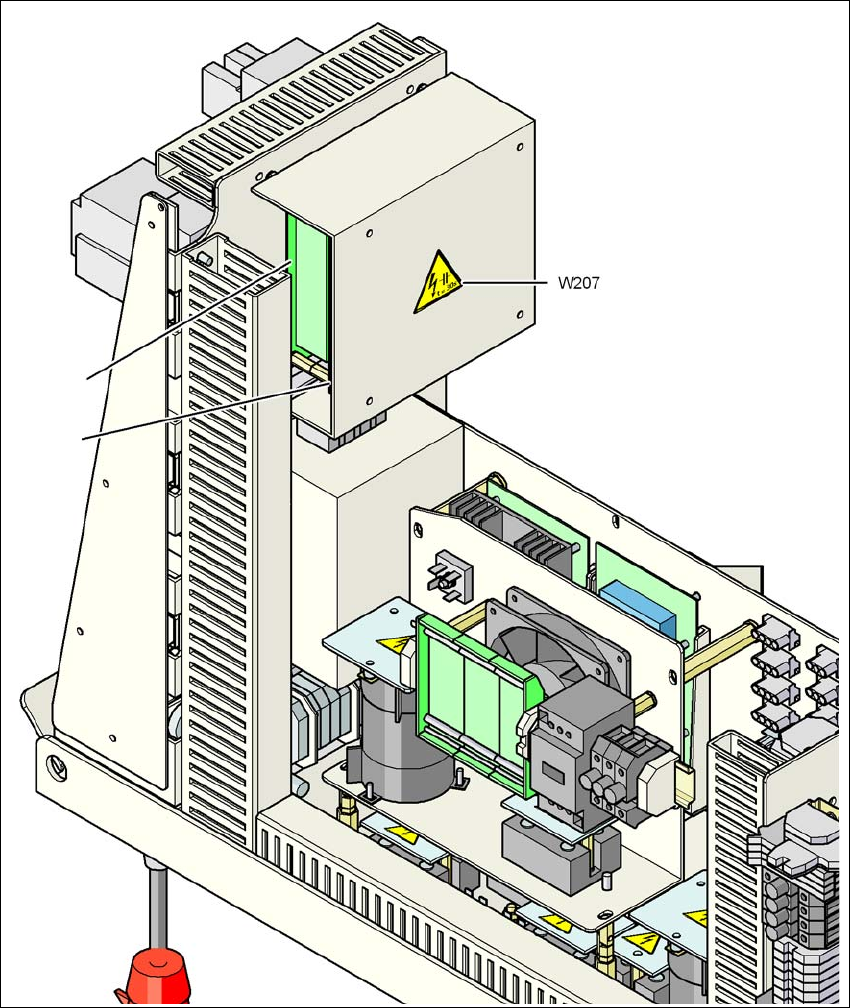

Bild 2.2 - 10 Varningsskylt W207 vid inkopplingsströmbegränsaren i strömförsörjningen
Pos W207, artikelnr 03009346-01
KK1 Kretskort, inkopplingsströmbegränsning - transformator
KK2 Kretskort, inkopplingsströmbegränsning - servo
KK2
KK1
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
56
2.2.5 Varningsskyltar på kretskortstransportör
2
Pos W208 "laser klass 2" på kretskortstransportör, i bild 2.2 - 11, sida 56, artikelnr 03009347-01
(antal per automat: 4 för dubbeltransportör, 2 för enkeltransportör)
2
2
2

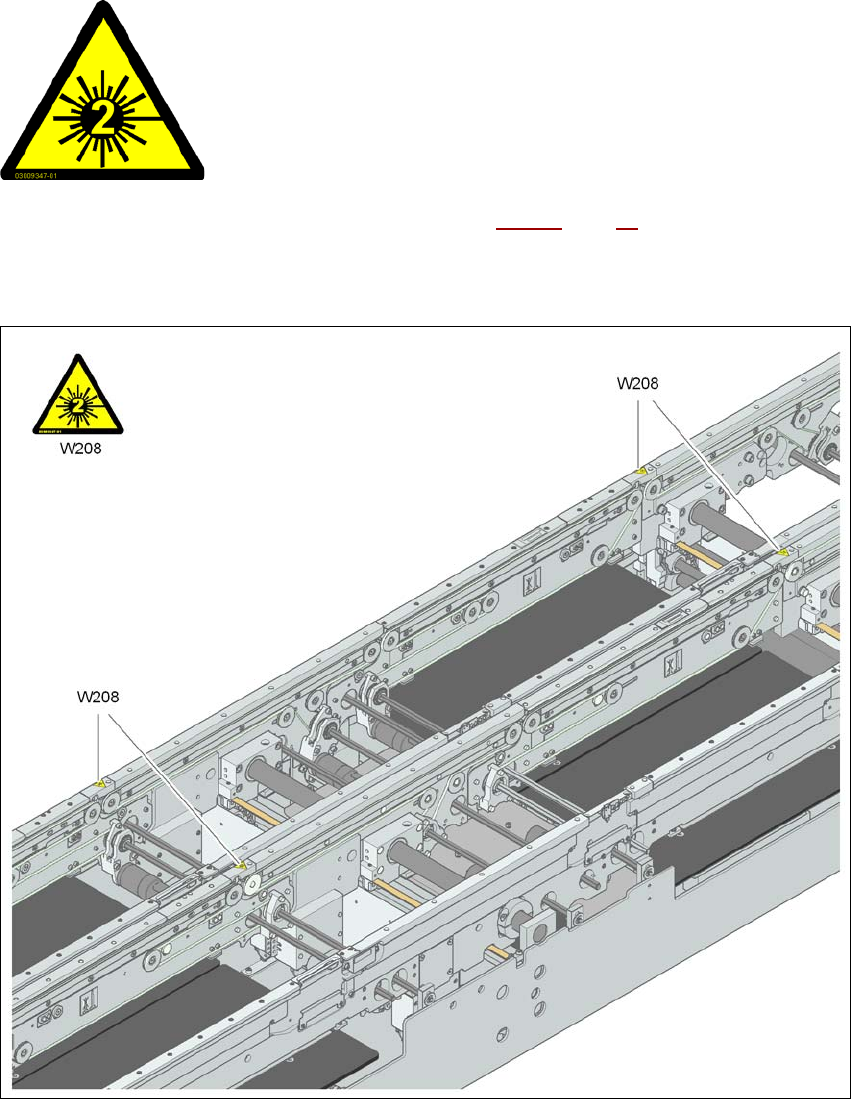

Bild 2.2 - 11 Varningsskylt W208 "laserklass 2" på kretskortstransportör
Pos W208, artikelnr 03009347-01
2
2
Laserstrålning!
Titta inte in i strålen
Laserklass 2
