Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
56
2.2.5 Varningsskyltar på kretskortstransportör
2
Pos W208 "laser klass 2" på kretskortstransportör, i bild 2.2 - 11, sida 56, artikelnr 03009347-01
(antal per automat: 4 för dubbeltransportör, 2 för enkeltransportör)
2
2
2
Bild 2.2 - 11 Varningsskylt W208 "laserklass 2" på kretskortstransportör
Pos W208, artikelnr 03009347-01
2
2
Laserstrålning!
Titta inte in i strålen
Laserklass 2
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Varningsskyltar
57

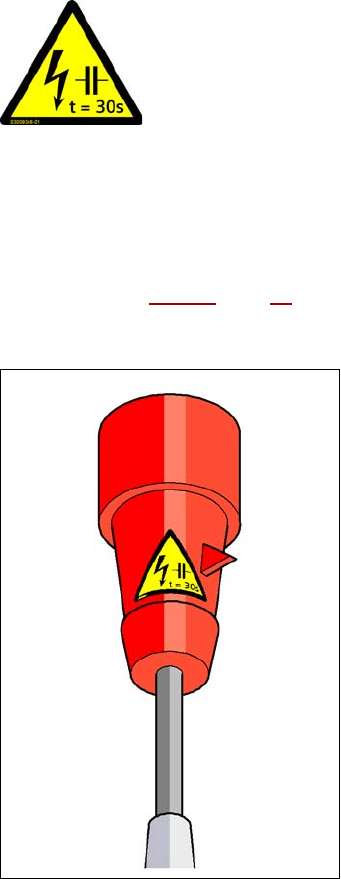

2.2.6 Varningsskylt på CEKON-kontakt
2
Pos W 211 i bild 2.2 - 12, sida 57 (antal per automat: 1)
2
Bild 2.2 - 12 Varningsskylt W211 på CEKON-kontakt
Pos W211, artikelnr 03009351-01
2
RESTSPÄNNING!
Vänta 30 sekunder efter att nätkontakten avskiljts från spänningsförsörjning-
en så att ev. restspänningar försvinner.
NAFTA-området: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Varningsskyltar Från programversion SR.70x.xx Utgåva 01/2011
58

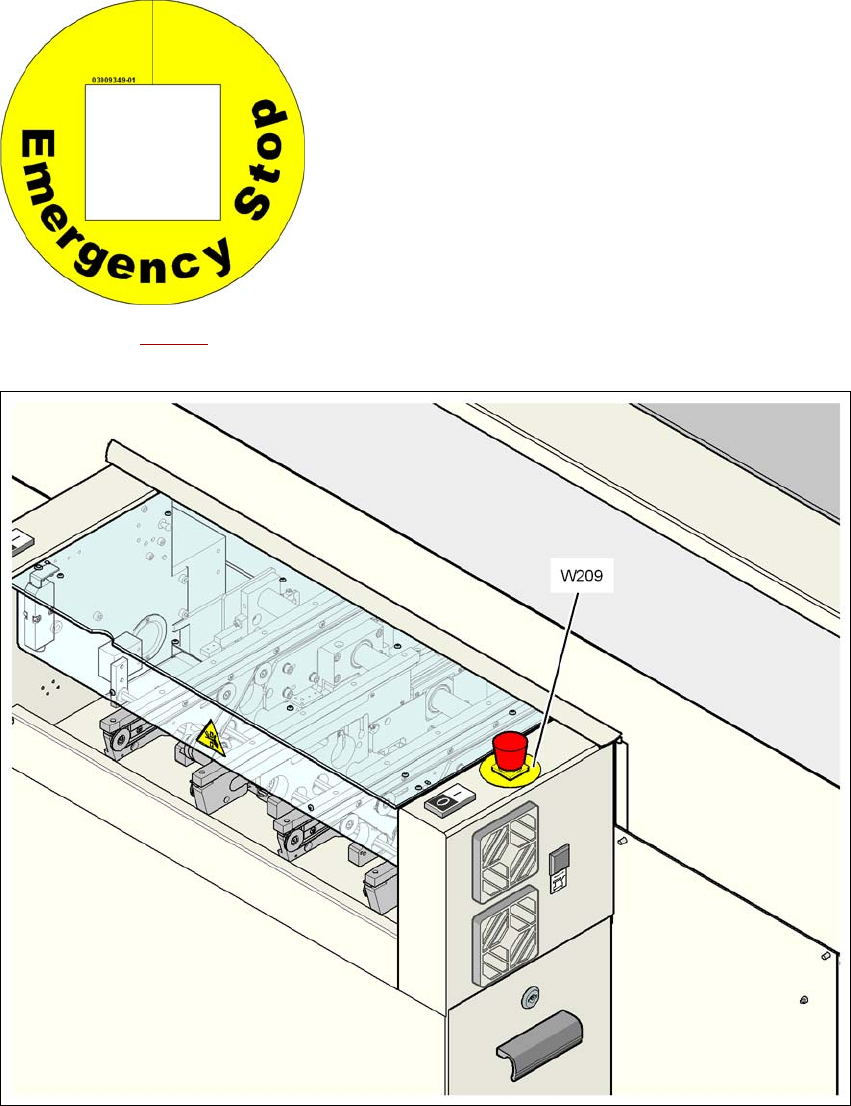

2.2.7 Varningsskylt på NÖDSTOPP-knappar
2
Pos W209, bild 2.2 - 13, artikelnr 03009349-01 (antal per automat: 2)
2
2
Bild 2.2 - 13 Varningsskylt W209 på NÖDSTOPP-knappar
Pos W209, artikelnr 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
För länderna Australien, Kanada, Mexiko och
USA appliceras varningsskylt W209 istället för
den gula ringen på NÖDSTOPP-knapparna på
tilläggsmodulen.
