Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Laserklassificering Från programversion SR.70x.xx Utgåva 01/2011
60
2.3 Laserklassificering
2.3.1 Laser klass 1
2.3.1.1 Klassificering för komplett maskin
2
ANM: 2
Delsystem i laserklass 1 och 1M är inte markerade.
2.3.1.2 Klassificering av kamerasystem
2
2.3.2 Laserklass 1M
Se inte in direkt med optiska instrument!
2
2
Alla integrerade kamerasystem och driftklar komplett maskin är
klassade enligt laserklass 1.
Laserklasserna bestäms enligt DIN EN 60825-1:2001.
2
Följande kamerasystem är klassade enligt laserklass 1.
– kretskortkamera, typ 34, digital
– kretskortkamera Multicolor, typ 24, digital
– komponentkameror för SIPLACE TwinStar
komponentkamera stationär P&P, typ 33, 55 x 45, digital
komponentkamera stationär P&P, typ 25, 16 x 16, digital
2
Följande kamerasystem är klassade enligt laserklass 1M.
– komponentkamera C&P, typ 23, 6 x 6 på SpeedStar
– komponentkamera C&P, typ 30, 27 x 27 på MultiStar
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Laserklassificering
61
2.3.3 Laserklass 2
Följande kamerasystem är klassade enligt laserklass 2.
– Laser-avkänningssystem, ytmonteringsområde 1 i kretskortstransportör
– Laser-avkänningssystem, ytmonteringsområde 2 i kretskortstransportör
– Streckkodsläsare för kretskort
– Komponentsensor på SpeedStar
– Komponentsensor på MultiStar
2
2.3.4 Laserklass 3B
3D-koplanaritetssensorn är tilldelad laserklass 3B.
2
ANM: 2
Hela maskinen är klassificerad i laserklass 2 om alternativet 3D-koplanaritetssensor är installe-
rad.
2
Laserstrålning
Titta inte in i strålen!
2
Laserstrålning
Får ej utsättas för strålen
2
Laserstrålning
Titta inte in i strålen!
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Säkerhetsanvisningar om transport av automaten Från programversion SR.70x.xx Utgåva 01/2011
62
2.4 Säkerhetsanvisningar om transport av automaten
2

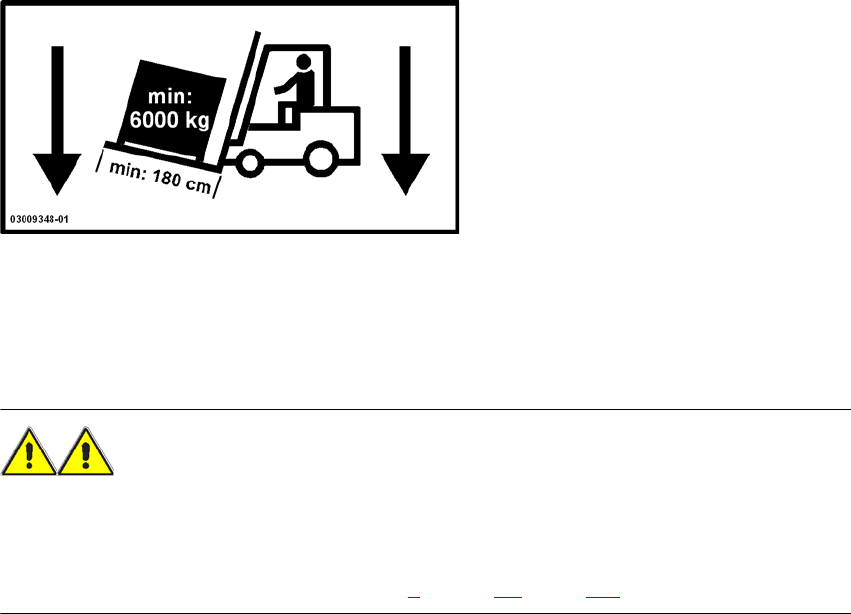

Använd för transport av automaten en gaffeltruck med följande specifikation:
Gaffellängd min. 1800 mm
Lyftkraft min. 6000 kg
Gaffelvidd min. 350 mm 2
VARNING
TIPPRISK 2
Om inte de erforderliga specifikationerna för gaffeltrucken följs, finns risk att gaffeltrucken med
automaten tippar.
Transport av automaten är beskriven i Kapitel 4, avsnitt 4.1, sidan 209.
