Driftsäkerhet Skötselinstruktion SIPLACE X-serie Säkerhetsföreskrifter för automatens drift Från programversion SR.70x.xx Utgåva 01/2011 64 → Fatt a tag i grip stängerna vid öppnande och stängande av skyddskåporn a. → T …
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Säkerhetsföreskrifter för automatens drift
63
2.5 Säkerhetsföreskrifter för automatens drift
2.5.1 Säkerhetsföreskrifter för stängning av skyddskåpor
För att förebygga skaderisk vid stängning av skyddskåpor på maskinen måste följande anvis-
ningar alltid följas.
SE UPP!
KLÄMNINGSRISK FÖR HÄNDER
VID FELAKTIG STÄNGNING AV SKYDDSKÅPOR 2
2

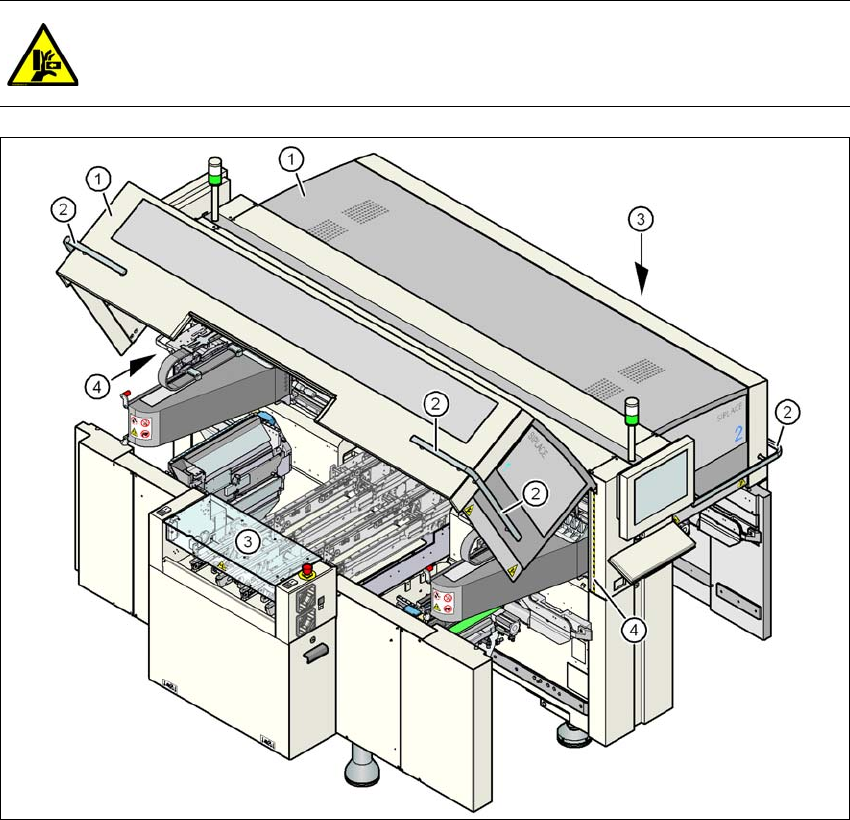

Bild 2.5 - 1 Säkerhetsföreskrifter för stängning av skyddskåpor
(1) Skyddskåpor
(2) Gripstänger
(3) Övertäckningsluckor över kretskortstransportören
(4) Varningsremsor
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Säkerhetsföreskrifter för automatens drift Från programversion SR.70x.xx Utgåva 01/2011
64
→ Fatta tag i gripstängerna vid öppnande och stängande av skyddskåporna.
→ Ta inte tag i spalten mellan skyddsskåpet och maskinbeklädnaden. Området är markerat
med gul-svarta varningsremsor (pos 4 i bild 2.5 - 1
, sidan 63).
→ Se till, att när ni stänger huvarna, ingen ytterligare person befinner sig i området där huvarna
svänger.
→ Se till att vid stängning av huvarna ingen person befinner sig i området för ställplatsen för
komponentvagnar på motstående sida.
2.5.2 Säkerhetsföreskrifter för bearbetning av kondensatorer baserade
på metallpulver
Bearbetning av kondensatorer baserade på metallpulver (t ex tantal) kan innebära vissa risker.
Riskmoment kan uppstå enligt följande,
– vid destruktion av komponenter av denna typ kan en exotermisk reaktion, d v s värmeutveck-
ling, uppstå plötsligt. Denna värmeutveckling kan, beroende på kapacitansvärdena och under
ogynnsamma förhållanden i omgivningen, orsaka skador.
– denna effekt kan uppstå om sådana komponenter skärs itu.
För att fastställa i vad mån de komponenter ni bearbetar berörs av detta ber vi er kontakta kom-
ponentleverantören.
Den ovannämnda risken kan i en del mycket sällan förekommande fall även uppstå i SIPLACE-
maskinernas kapningsaggregat och i extrema fall orsaka självantändning i bandavfall.
Ogynnsamma förhållanden kan t ex vara:
(1) Om komponenter finns kvar i bandet vid kontroll av inställd stegning (vid sådan kontroll kan
operatören stega fram mataren utan att ta ut komponenter).
(2) Komponenter finns kvar i bandet, t ex vid brott på täckfolien.
(3) Komponenter finns kvar i bandet om komponenter resp band inte är enligt specifikation och
därför orsakar en hög andel plockningsfel.
Följ nedanstående anvisningar för att minimera riskerna vid montering av metallpulverbaserade
kondensatorer.
(1) Vid manuell framstegning av bandet ska operatören ta bort komponenter som finns kvar i
bandfickorna.
(2) Vid brott på täckfolien ska operatören t ex ta bort komponenter som finns kvar i bandet.
För att tantalkondensatorer vid hämtningsfel inte ska leda till brand av bandmaterialet vid band-
klippning, har operatörsytan utvidgats med tillvalet: "Ta bort komponenter från bandet vid hämt-
ningsfel". Då måste detta tillval vara aktiverat i SIPLACE Pro. Vid ytmonteringsautomaten blir den
inte hämtade komponenten vidaretaktad och ligger nu i bandet klar för borttagning. Spåret deak-
tiveras och operatören blir med ett felmeddelande uppmärksammad på att en tantalkondensator
ska tas bort från bandet.
