Driftsäkerhet Skötselinstruktion SIPLACE X-serie Säkerhetsanordningar Från programversion SR.70x.xx U tgåva 01/2011 84 2.6.5 Ingrepp sskydd 2.6.5.1 Ingrepp sskydd på komponentvagnens stä llplat ser , SIPLACE X-serie VA R…
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Säkerhetsanordningar
83
2
Bild 2.6 - 8 NÖDSTOPP-slingan
Startknapp tryckts på.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
Nej
Ja
2
Aktiv
KSK
a
Nej
Spänning
Y-axel 0 V
X-axel 0 V
Stjärnaxel 0 V
DP-axel 40 V-
Z-axel 40 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Nej
Laser-avkänningssystem Nej
Bandkapningsaggregat Nej
Komponentvagnindragning Ja
2
Aktiv
KSK
a
Nej
Spänning
Y-axel 0 V
X-axel 0 V
Stjärnaxel 0 V
DP-axel 40 V-
Z-axel 40 V-
Aktiv
Kretskortstransportör Nej
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Nej
Laser-avkänningssystem Nej
Bandkapningsaggregat Nej
Komponentvagnindragning Ja
a) KSK kontaktorsäkerhetskombination K6
Ja
Tryckluft
min. 0,5 MPa
(5,0 bar)?
NÖDSTOPP-knapp
tryckts?
Skyddskåpa öppnats?
NÖDSTOPP-slinga
till komponentvagn
bruten?
Spärr
av operatörsytan
aktiverad?
2
Aktiv
KSK
a
Ja
Spänning
Y-axel 250 V-
X-axel 250 V-
Stjärnaxel 145 V-
DP-axel 40 V-
Z-axel 40 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Ja
Kretskortsfixering Ja
Breddjustering Ja
Laser-avkänningssystem Ja
Bandkapningsaggregat Ja
Komponentvagnindragning Ja
Driftsäkerhet Skötselinstruktion SIPLACE X-serie
Säkerhetsanordningar Från programversion SR.70x.xx Utgåva 01/2011
84
2.6.5 Ingreppsskydd
2.6.5.1 Ingreppsskydd på komponentvagnens ställplatser, SIPLACE X-serie
VARNING 2
Driftsäkerheten vid komponentvagn i SIPLACE X-serien är säkerställd, när åtminstone var
annan fria ställplats är bestyckad med en matare eller ingreppsskydd (Dummy-Feeder). Även vid
uppsättning av waffle-pack-hållare ska varannan fria ställplats säkras med ett ingreppsskydd.
Med andra ord, mellan två intilliggande matare, eller matare och waffle-pack-hållare får maximalt
en ställplats vara fri.

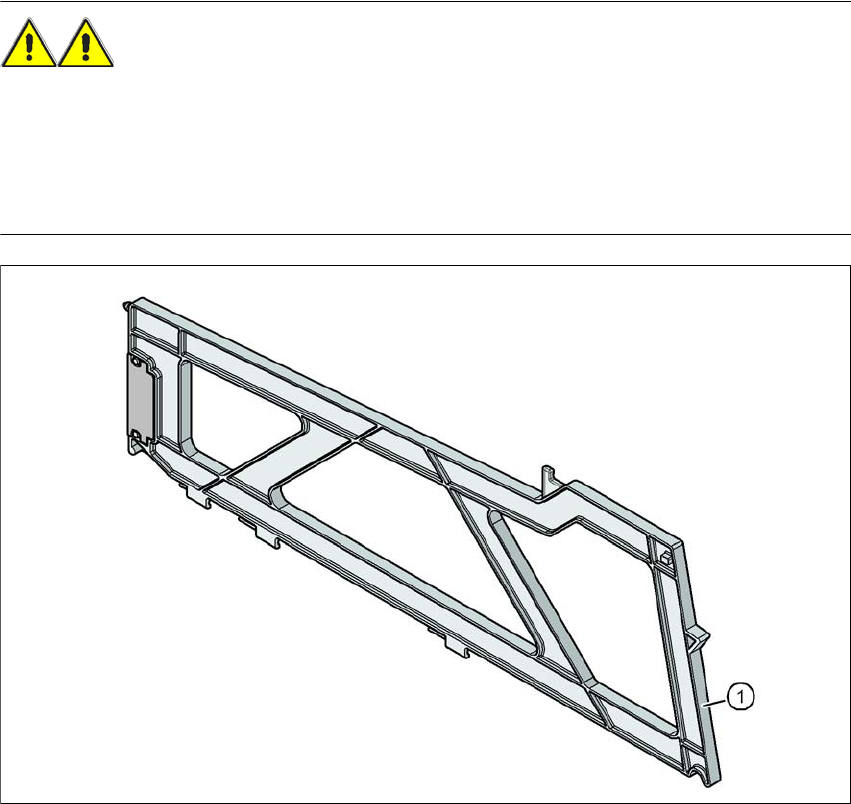

Bild 2.6 - 9 Ingreppsskydd på komponentvagnens ställplatser, SIPLACE X-serie
2
(1) Dummy-Feeder SIPLACE X, artikelnr 00141226-xx
Skötselinstruktion SIPLACE X-serie Driftsäkerhet
Från programversion SR.70x.xx Utgåva 01/2011 Restspänningar och urladdningstider i automaten
85
2.7 Restspänningar och urladdningstider i automaten
Om NÖDSTOPP-knappen trycks eller automaten stängs av, blir mellankretsspänningen 250 V för
portalaxlar resp. 145 V för stjärnaxlar, reducerad till ungefärliga restspänningar inom en kort tid.
VARNING 2
Automaten matas med 3x200V~, 3x208V~, 3 x 230 V~, 3x380V~, 3x400V~ resp.
3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är strömförande med livsfarlig
spänning - även när huvudbrytaren är frånslagen. Felaktigt handhavande av automaten kan där-
för leda till dödsfall eller allvarliga kroppsskador samt omfattande materiella skador.
→ Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt DIN (särskilt DIN EN 60
204, del 1).
→ Endast kvalificerad resp. utbildad personal får öppna täckkåpan över elaggregatet och ax-
elenheten.
2
Bild 2.7 - 1 Elaggregat
(1) Lås med regel i täckkåpan
(2) Huvudbrytare
(3) Elaggregat bakom täckkåpan
(4) Axelenhet
