- 2 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-37462 BASE_UNIT_SN ベースユニット＿ＳＮ 1 2 402-37471 FEEDER_BASE_SN フィーダベース＿ＳＮ (1) 3 401-35019 TAPE GUIDE L テープガイドＬ (1) 4 402-37472 TAPE_GUIDE_R_SN テープガイドＲ＿ＳＮ (1) 5 SM…
- 1 -

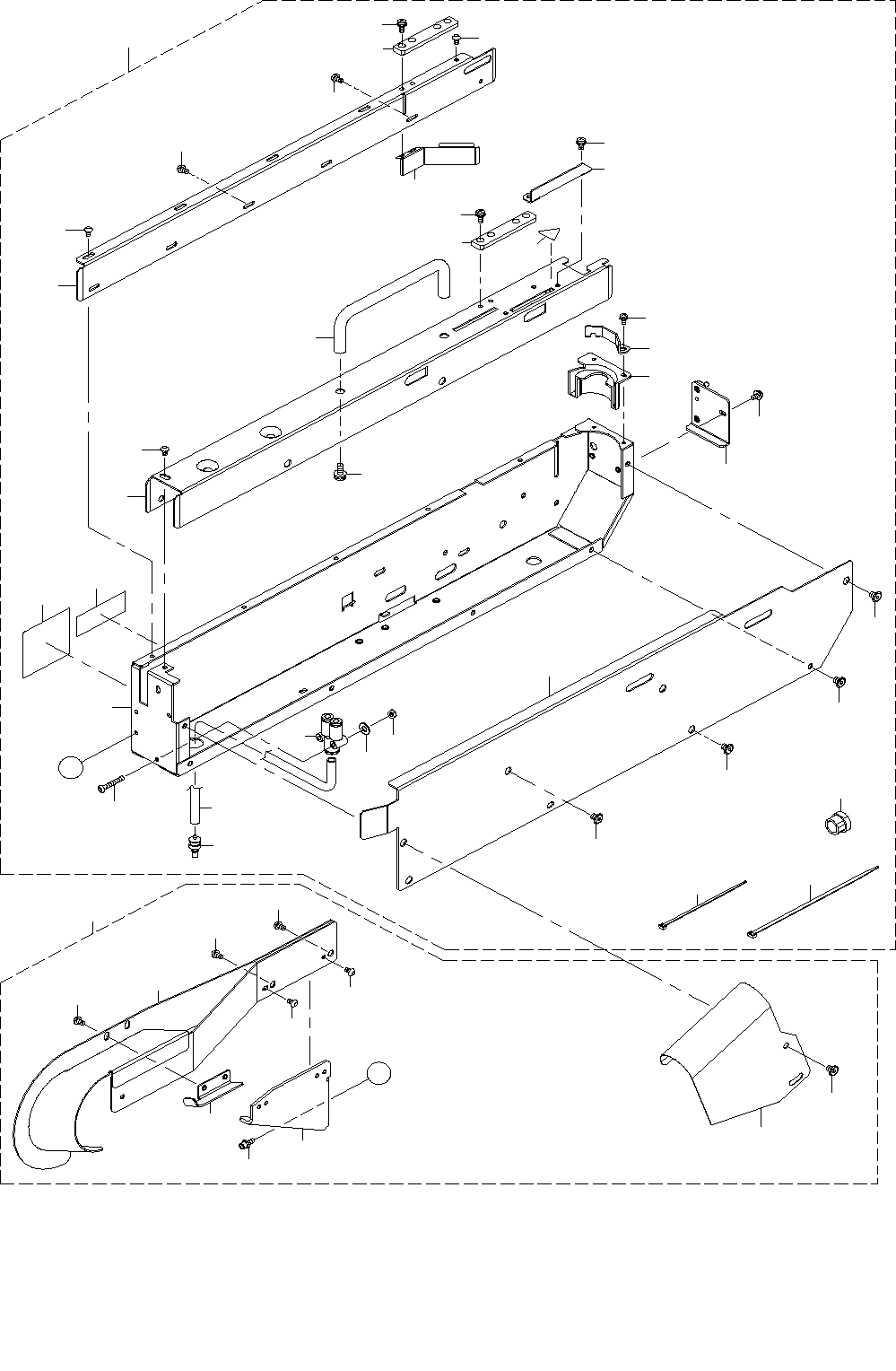

1. BASE UNIT & GUIDE UNIT COMPONENTS
ベースユニット・ガイドユニット関係
２
３
４
５
５
５
５
５
６
７
１０
１２
１７
１９
２１
２０
２３
１
８
９
１１
２５
２４
１８
４０
３９
２８
２９
３６
３７
３４
３５
３５
３５
３５
３８
Ａ
Ａ
３２
１５
１６
１３
２２
３１
３０
２３
３１
１４
２７
２６
２７
２７
２７
３３
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-37462 BASE_UNIT_SN
ベースユニット＿ＳＮ
1
2 402-37471 FEEDER_BASE_SN
フィーダベース＿ＳＮ
(1)
3 401-35019 TAPE GUIDE L
テープガイドＬ
(1)
4 402-37472 TAPE_GUIDE_R_SN
テープガイドＲ＿ＳＮ
(1)
5 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(12)
6 402-37484 HANDLE_THA_31SUS_5_TAP
ハンドル＿ＴＨＡ＿３１ＳＵＳ＿５＿ＴＡＰ
(1)
7 SL-4051091-SC SCREW M5 L=10
座金付きなべ小ねじ Ｍ５ Ｌ＝１０
(2)
8 401-17478 PROTECT BR
プロテクトブラケット
(1)
9 SL-4030481-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ３ Ｌ＝４
(2)
10 401-15811 TAPE GUIDE F
テープガイドＦ
(1)
11 401-17508 WIRE GUIDE COVER
ワイヤーガイドカバー
(1)
12 SL-4850691-SC SCREW M2.5X6
なべ小ねじセムス Ｍ２．５Ｘ６
(2)
13 402-37467 X_AXIS_POSITION_PIN_ASM
X軸ポジションピン組
(1)
14 CM-3002000-01 FINGER INJURY CAUTION LABEL (16)
指怪我注意シール（１６）
(1)
15 401-18320 RATING LABEL MRF
定格銘板ＭＲＦ
(1)
16 EA-9500B02-00 CABLE BAND
束線バンド
(1)
17 SL-5030635-SN SCREW M3 L=6
座金付きバインド小ねじ Ｍ３ Ｌ＝６
(2)
18 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異型ユニオン ワイ
(1)
19 SM-3032052-TN SCREW M3 L=20
丸ねじ Ｍ３ Ｌ＝２０
(1)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
21 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
22 401-35031 TAPE PRESSURE PLATE
テーププレッシャプレート
(1)
23 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
24 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.5)
25 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
26 402-37473 FEEDER_BASE_COVER_SN
フィーダベースカバー＿ＳＮ
(1)
27 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(8)
28 HX-0002100-00 CORD BUSHING
コードブッシュ
(1)
29 EA-9500B01-00 CABLE BAND
束線バンド
(2)
30 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
31 401-66359 TAPE_ROOF_LONG
テープルーフロング
(2)
32 402-37466 GUIDE_UNIT_SN
ガイドユニット＿ＳＮ
1
33 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(2)
34 402-37482 TAPE_GUIDE_IN_SN
テープガイド＿イン＿ＳＮ
(1)
35 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(4)
36 401-15808 TAPE UPPER GUIDE
テープアッパーガイド
(1)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
38 402-56450 TAPE_GUIDE_OUT_SN_A
テープガイドアウトＳＮ＿Ａ
(1)
39 402-37481 TAPE_GUIDE_IN_BASE_BR_SN
テープガイド＿イン＿ベースＢＲ＿ＳＮ
(1)
40 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
- 3 -
2. CLAMP UNIT & FEED UNIT COMPONENTS
クランプユニット・フィードユニット関係
８
９
９
７
１０
１２
１３
３
４
６
５
１
２２
２３
２３
２４
２４
２５
２５
２８
３０
３１
３２
３３
３４
４５
４６
５４
４１
４２
４３
４４
２０
２１
５１
１５
Ａ
Ｂ
Ａ
２
Ｂ
１４
４３
４４
４２
４１
５２
５３
５０
１９
２７
３７
４２
４４
４３
４１
３８
３９
４０
４０
２６
２６
３５
３６
３６
４９
４９
２９
４８
１８
１８
４７
１１
１６
１７
３５
５４
