- 3 - 2. CLAMP UNIT & FEED UNIT COMPONENTS クランプユニット・フィード ユニット関係 ８ ９ ９ ７ １０ １２ １３ ３ ４ ６ ５ １ ２２ ２３ ２３ ２４ ２４ ２５ ２５ ２８ ３０ ３１ ３２ ３３ ３４ ４５ ４６ ５４ ４１ ４２ ４３ ４４ ２０ ２１ ５１ １５ Ａ Ｂ Ａ ２ Ｂ １４ ４３ ４４ ４２ ４１ ５２ ５３ ５０ １９ ２７ ３７ ４２ ４４ ４３ ４…
- 2 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-37462 BASE_UNIT_SN
ベースユニット＿ＳＮ
1
2 402-37471 FEEDER_BASE_SN
フィーダベース＿ＳＮ
(1)
3 401-35019 TAPE GUIDE L
テープガイドＬ
(1)
4 402-37472 TAPE_GUIDE_R_SN
テープガイドＲ＿ＳＮ
(1)
5 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(12)
6 402-37484 HANDLE_THA_31SUS_5_TAP
ハンドル＿ＴＨＡ＿３１ＳＵＳ＿５＿ＴＡＰ
(1)
7 SL-4051091-SC SCREW M5 L=10
座金付きなべ小ねじ Ｍ５ Ｌ＝１０
(2)
8 401-17478 PROTECT BR
プロテクトブラケット
(1)
9 SL-4030481-SF SCREW M3 L=4
座金付きなべ小ねじ Ｍ３ Ｌ＝４
(2)
10 401-15811 TAPE GUIDE F
テープガイドＦ
(1)
11 401-17508 WIRE GUIDE COVER
ワイヤーガイドカバー
(1)
12 SL-4850691-SC SCREW M2.5X6
なべ小ねじセムス Ｍ２．５Ｘ６
(2)
13 402-37467 X_AXIS_POSITION_PIN_ASM
X軸ポジションピン組
(1)
14 CM-3002000-01 FINGER INJURY CAUTION LABEL (16)
指怪我注意シール（１６）
(1)
15 401-18320 RATING LABEL MRF
定格銘板ＭＲＦ
(1)
16 EA-9500B02-00 CABLE BAND
束線バンド
(1)
17 SL-5030635-SN SCREW M3 L=6
座金付きバインド小ねじ Ｍ３ Ｌ＝６
(2)
18 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異型ユニオン ワイ
(1)
19 SM-3032052-TN SCREW M3 L=20
丸ねじ Ｍ３ Ｌ＝２０
(1)
20 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(1)
21 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
22 401-35031 TAPE PRESSURE PLATE
テーププレッシャプレート
(1)
23 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
24 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.5)
25 PJ-0320090-05 AIR COUPLER NIPPLE
エアカプラ ニップル
(1)
26 402-37473 FEEDER_BASE_COVER_SN
フィーダベースカバー＿ＳＮ
(1)
27 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(8)
28 HX-0002100-00 CORD BUSHING
コードブッシュ
(1)
29 EA-9500B01-00 CABLE BAND
束線バンド
(2)
30 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
(1)
31 401-66359 TAPE_ROOF_LONG
テープルーフロング
(2)
32 402-37466 GUIDE_UNIT_SN
ガイドユニット＿ＳＮ
1
33 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(2)
34 402-37482 TAPE_GUIDE_IN_SN
テープガイド＿イン＿ＳＮ
(1)
35 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(4)
36 401-15808 TAPE UPPER GUIDE
テープアッパーガイド
(1)
37 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
38 402-56450 TAPE_GUIDE_OUT_SN_A
テープガイドアウトＳＮ＿Ａ
(1)
39 402-37481 TAPE_GUIDE_IN_BASE_BR_SN
テープガイド＿イン＿ベースＢＲ＿ＳＮ
(1)
40 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
- 3 -

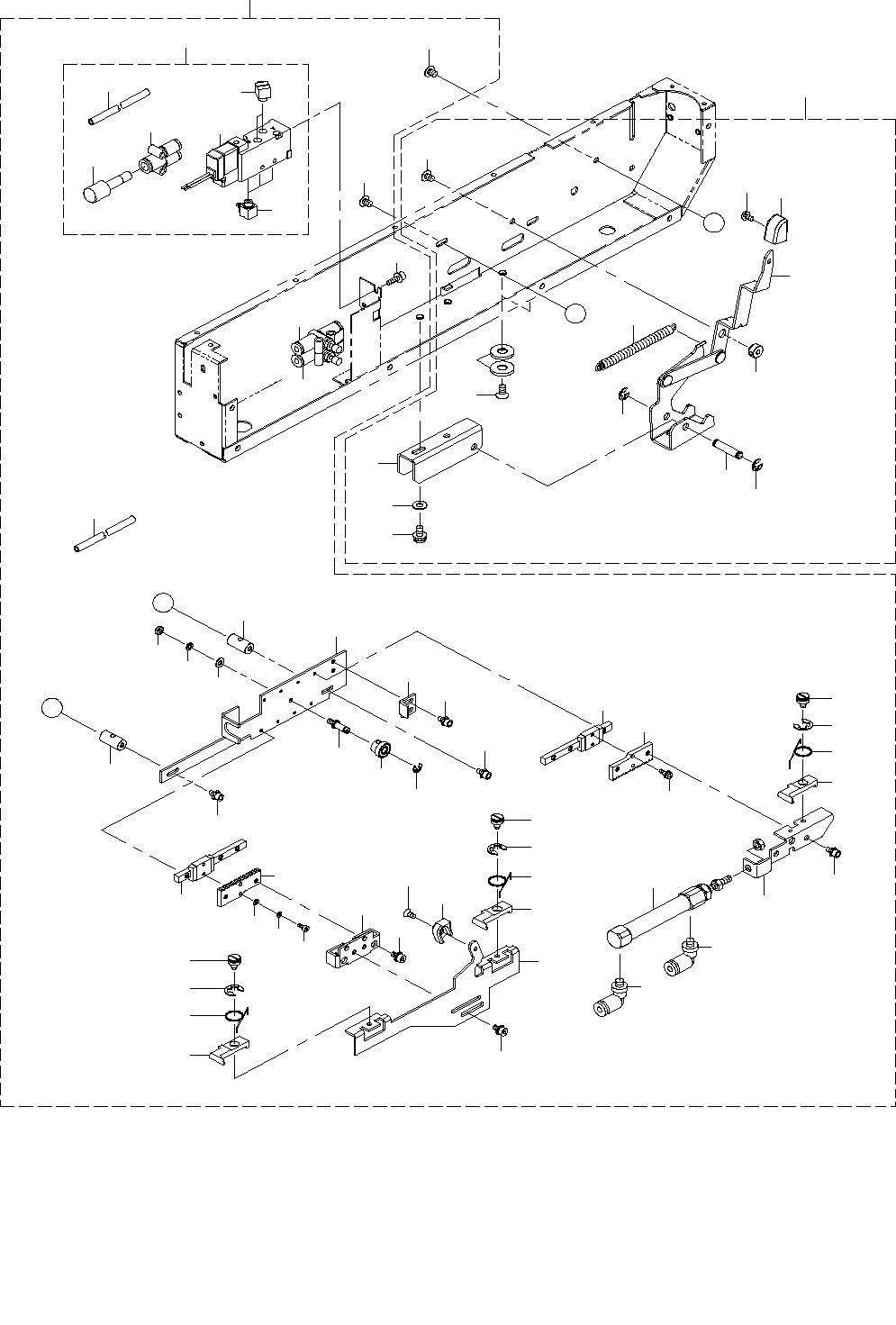

2. CLAMP UNIT & FEED UNIT COMPONENTS
クランプユニット・フィードユニット関係
８
９
９
７
１０
１２
１３
３
４
６
５
１
２２
２３
２３
２４
２４
２５
２５
２８
３０
３１
３２
３３
３４
４５
４６
５４
４１
４２
４３
４４
２０
２１
５１
１５
Ａ
Ｂ
Ａ
２
Ｂ
１４
４３
４４
４２
４１
５２
５３
５０
１９
２７
３７
４２
４４
４３
４１
３８
３９
４０
４０
２６
２６
３５
３６
３６
４９
４９
２９
４８
１８
１８
４７
１１
１６
１７
３５
５４
- 4 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-37463 CLAMP_UNIT_SN
クランプユニット＿ＳＮ
1
2 402-37468 CLAMP_ASSY
クランプ組
(1)
3 E1507-706-00A LEVER CAP 03
レリースレバーキャップ ０３
(1)
4 SM-5030555-SC SCREW
バインドねじ
(1)
5 400-77504 SPROCKET FLANGE WP
スプロケットフランジワッシャ−
(4)
6 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
7 401-15801 LOCK HOLDER BR
ロックホルダブラケット
(1)
8 E6420-705-000 LOCK LEVER PIN B
ロックレバーピン Ｂ
(1)
9 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(2)
10 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
11 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
12 401-15805 CLAMP SP
クランプスプリング
(1)
13 402-37488 HINGE_PIN
ヒンジピン
(1)
14 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(1)
15 402-37464 FEED_UNIT_SN
フィードユニット＿ＳＮ
1
16 WS-0210002-KN SPRING WASHER M2
ばね座金 Ｍ２
(4)
17 WP-0220300-SC WASHER
平座金
(4)
18 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
19 401-65057 STOPPER_PLATE_FEED_L_LM
ストッパプレートフィードＬ＿ＬＭ
(1)
20 E1119-706-C00 FREE LINK CAP
フリーリンクキャップ
(1)
21 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(1)
22 401-65419 F_C_SUPPORT_BASE_LM
ＦＣサポートベース＿ＬＭ
(1)
23 402-37475 F_C_SUPPORT_BASE_SH_SN
Ｆ＿Ｃ＿サポートベースシャフト＿ＳＮ
(2)
24 402-37480 BOLT_CSHELH-ST-M4-5
ボルト＿ＣＳＨＥＬＨ−ＳＴ−Ｍ４−５
(2)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
26 400-49189 HEAD RAIL
ヘッドレール
(2)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
28 401-19411 FEED GEAR
フィードギア
(1)
29 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
30 401-15817 FEED GEAR SH
フィードギアシャフト
(1)
31 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
32 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
33 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
34 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(1)
35 401-65053 FEED_RACK_LM
フィードラック＿ＬＭ
(2)
36 SM-6020502-TN SCREW M2 L=5
六角穴ボルト Ｍ２ Ｌ＝５
(4)
37 401-65055 FEED_HOOK_BR_F_LM
フィードフックＢＲ＿Ｆ＿ＬＭ
(1)
38 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
39 401-15828 FEED CYLINDER
フィードシリンダ
(1)
40 PJ-3040405-04 UNION
ユニオン
(2)
41 401-44185 FEED_HOOK_ASM
フィードフック組
(3)
42 401-15822 FEED HOOK SP
フィードフックスプリング
(3)
43 401-15823 FEED HOOK SH
フィードフックシャフト
(3)
44 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(3)
45 401-35023 FEED HOOK BR R
フィードフックＢＲ Ｒ
(1)
46 402-16010 FEEDER_SPACER_S_LM_S
フィーダースペーサーＬ＿Ｓ＿ＬＭ＿Ｓ
(1)
47 401-17043 FEED SOLENOID VALVE ASSY
フィードソレノイドバルブ組
(1)
48 402-56672 RF FEED SV CABLE ASM
ＲＦ ＦＥＥＤ ＳＶ ケーブル組
(1)
49 PJ-0460525-01 BARB ELBOW
バーブエルボ
(5)
50 PJ-3080600-08 DIFFERENT DIAMETER UNION Y
異径ユニオンワイ
(1)
51 401-15813 SILENCER
サイレンサ
(1)
52 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.17)
53 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.32)
54 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
