- 40 - NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用 #02....FOR REAR REFERENC E 奥基準用 #03....FOR KS-1700 ＫＳ −１７００用 #04....FOR KS-1710 ＫＳ −１７１０用 *ALL PARTS EXCEPT NOTES ARE COM MON. 注記以外の部品は、全て共通です。 *INSTALLATION POSIT ION A…
- 39 -

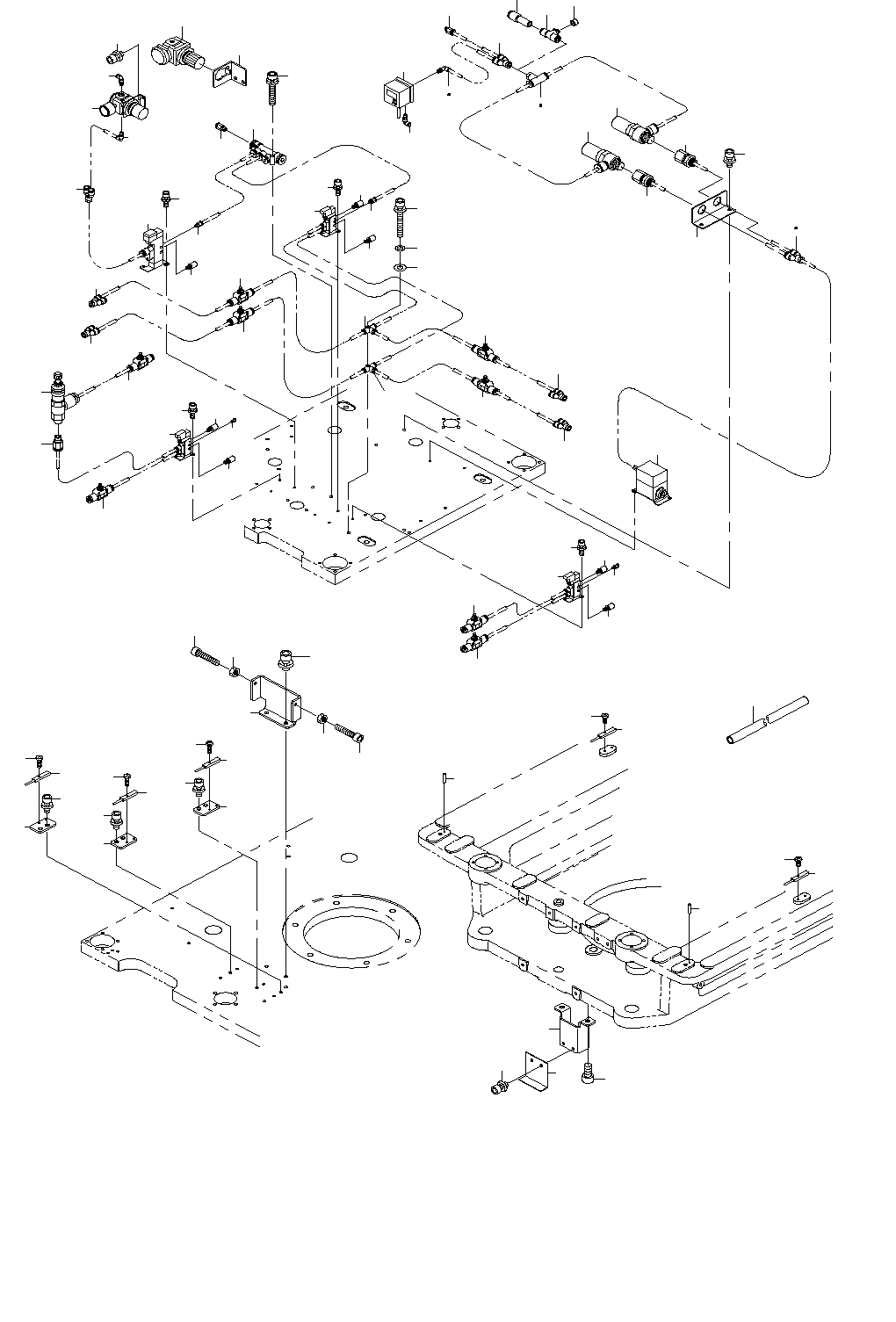

20. PRINT STATION COMPONENTS (8)
印刷ステーション関係（８）
２５
２６
４０
２８
４４
２４
４１
４２
４２
３７
３７
３８
３９
３９
３９
３８
４４
４５
３９
４６
４７
４８
４９
５３
５３
５６
５５
５７
５８
６７
５９
５９
６０
６１
３１
３１
４３
６４
３０
５４
５４
６３
７１
７１
６２
２９
３２
５０
５１
５２
２７
１
５
７
６
３
３
４
３
４
４
８
１０
１８
１１
１２
１２
１１
１３
１４
９
２
８
１７
１６
１５
３４
３５
３５
３３
３６
３７
３７
２３
２３
１９
２０
２１
２１
２２
６５
６５
８
６８
６６
６９
７０
- 40 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR REAR REFERENCE 奥基準用
#03....FOR KS-1700 ＫＳ −１７００用
#04....FOR KS-1710 ＫＳ −１７１０用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION OF SOME PARTS VARY IF THE
PWB TRANSFER REFERENCE IS DIFFERNT.
基板搬送基準が異なると取付位置、方向が変わる部品があります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2150-855-000 THETA DOG
θドグ
1
2 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
3 E2151-855-000 THETA SENSOR SUPPORT
θセンササポ−ト
3
4 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
5 E9291-855-0A0 THETA ORIGIN SENSOR ASM.
θ原点センサ組
1
6 E9292-855-0A0 MINUS THETA LIMIT SENSOR ASM.
マイナスθリミットセンサ組
1
7 E9293-855-0A0 PLUS THETA LIMIT SENSOR ASM.
プラスθリミットセンサ組
1
8 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
6
9 E2152-855-000 THETA LIMIT PLATE A
θリミットプレ−トＡ
1
10 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
11 SM-6042002-TN BOLT
六角穴ボルト
2
12 NM-6040001-SC NUT M4
六角ナット Ｍ４
2
13 E2153-855-000 THETA LIMIT PLATE B
θリミットプレ−トＢ
1
14 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
15 E9539-855-0A0 RAIL WIDTH CHECK W SENSOR ASM.
レ−ル幅確認Ｗセンサ組
1
16 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
1
17 E9523-855-0A0 RAIL WIDTH CHECK N SENSOR ASM.
レ−ル幅確認Ｎセンサ組
1
18 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
1
19 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
1
20 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
21 PX-0505010-00 SILENCER
消音器
2
22 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
23 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
24 PV-1302030-A0 3 PORT MAGNETIC TRANSFER VALVE
３ポート電磁弁
1
25 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
26 PX-0505010-00 SILENCER
消音器
1
27 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
1
28 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
29
#02
PF-0205010-B0 REGUIATER
レギュレータ
1
30
#02
E2175-855-000 REDUCING VALVE STAY
減圧弁ステイ
1
31 PJ-3040405-04 ELBOW UNION
エルボユニオン
2
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
33 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
1
34 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
35 PX-0505010-00 SILENCER
消音器
2
36 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
37 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
4
38 PJ-3050400-01 TEE UNION
チ−ズ
2
39 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
4
40 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
1
41 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
1
42 PX-0505010-00 SILENCER
消音器
2
43 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
44 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
45 PF-0705010-00 PRESSURE DECREASING VALVE
ミニチュア減圧弁
1
46 PJ-3010405-07 UNION
メスユニオン
1
47 PJ-3090600-02 IKEI TRIPLE 6-4
異径 トリプル６−４
1
48 PJ-3010400-01 REDUCER
レジュ−サ
1
49 SL-6042542-TN BOLT
座金付き六角穴ボルト
2
50 SM-6043002-TN SCREW
六角穴ボルト
1
51 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ４
1
52 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
53 PX-5052030-00 VACUUM GENERATOR
真空発生器
2
54 161-11502 SOCKET
ソケット
2
55 E9527-855-0A0 EJECTOR SV ASM.
イジェクタＳＶ組
1
56 E2052-855-000 EJECTOR STAY
イジェクタステイ
1
57 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
58
#03
PJ-3050800-01 PIPE TEE
異径ユニオンティー
1
59
#03
PJ-3080600-03 Y UNION
ユニオンワイ
2
60
#04
PJ-3080600-03 Y UNION
ユニオンワイ
1
61
#03
PJ-3010605-03 HALF UNION
ハ−フ ユニオン
1
62 E9521-855-0A0 PWB PICK SENSOR ASM.
基板吸着センサ組
1
63
#03
PJ-3040651-02 ELBOW
エルボ
1
64
#01
PF-0205010-B0 REGUIATER
レギュレータ
1
65
#03
PH-0200082-S0 BALL STOPPER PIN
平行ピン φ２Ｘ８
2
66
#04
PJ-0251000-02 PLUG R1/8
プラグ Ｒ１／８
1
67
#04
PJ-3051000-01 SHAPE TEE UNION
異径チーズ
1
68
#04
PJ-3051051-01 TEE UNION
両口チーズユニオン
1
69
#04
PJ-3010600-04 REDUCER
レジューサ
1
70
#04
BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
0.55
71
#04
PJ-3040651-02 ELBOW
エルボ
2
- 41 -

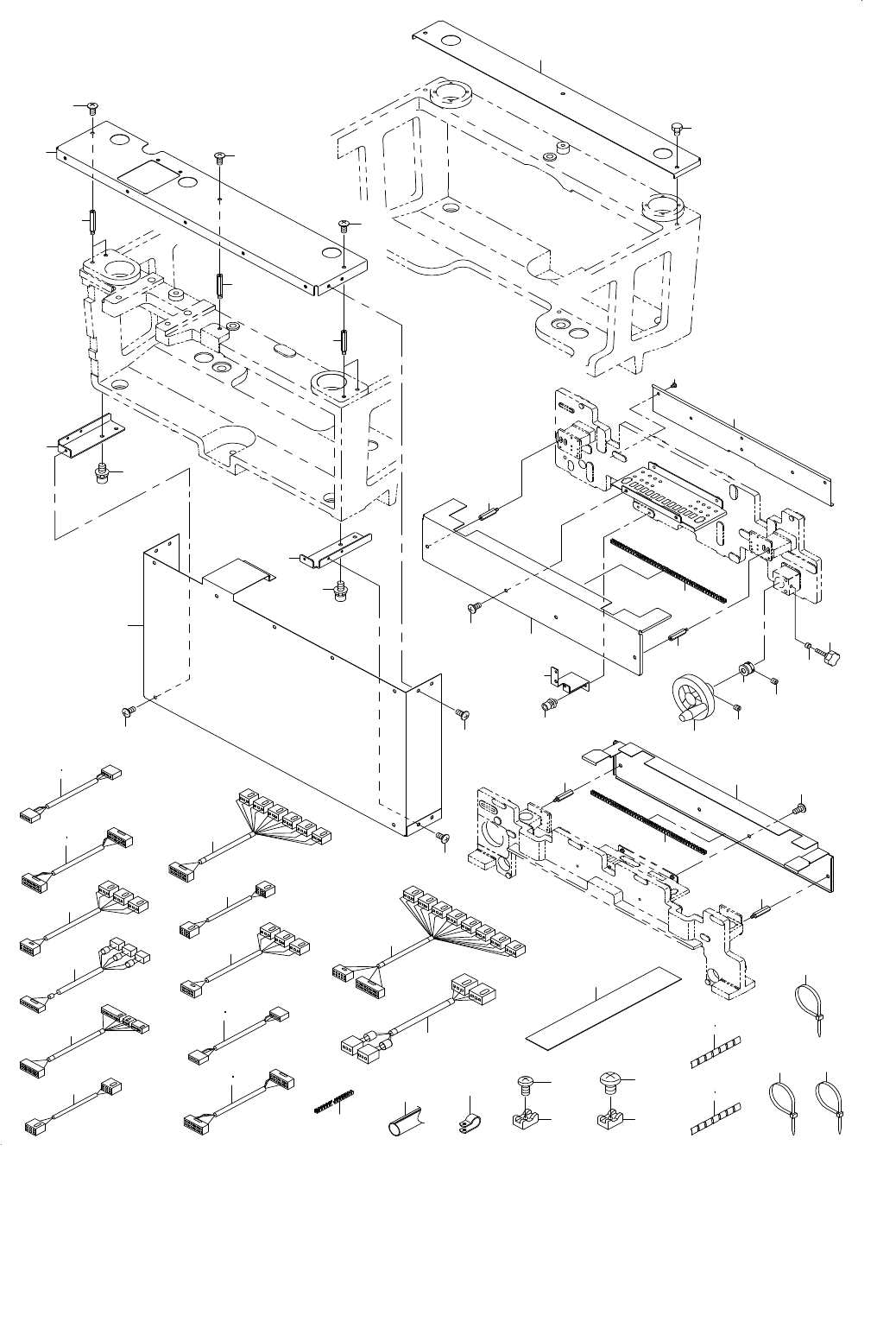

21. PRINT STATION COMPONENTS (9)
印刷ステーション関係（９）
17
32
33
34
35
36
26
27
30
31
29
21
22
23
24
25
28
44
45
44
46
49
42
48
50
41
37
38
43
39
40
17
17
51
18
11
10
9
9
9
7
8
8
8
14
13
15
12
11
11
16
16
20
20
20
20
6
5
2
1
4
3
19
19
52
47
53
54
55
