KS-1700_KS-1710-Rev02.pdf - 第16页
- 11 - 6. BASE FRAME COMPONENTS (6) ベースフレーム関係（６） 82 83 76 77 84 85 86 88 89 90 92 93 94 95 87 91 96 97 46 47 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 70 71 69 67 68 72 73 74 75 78 79 80 81 48 49 42 43 8 25 21 4…
- 10 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1022-855-0A0 BASE PLATE TR ASM.
ベ−スプレ−トＴＲ組
1
2 E1022-855-000 BASE PLATE TR
ベ−スプレ−トＴＲ
(1)
3 E1611-855-0A0 SERVO DRIVER ASM.
サ−ボドライバ組
(1)
4 E1611-855-000 SERVO BOTTOM COVER
サ−ボボトムカバ−
(2)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
6 E1612-855-000 SERVO SIDE COVER SUPPORT
サ−ボサイドカバ−サポ−ト
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
8 E1613-855-000 SERVO SIDE COVER
サ−ボサイドカバ−
(1)
9 KM-0000002-40 400W AC SERVO DRIVER
４００ＷＡＣサ−ボドライバ
(1)
10 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(1)
11 KM-0000002-70 600W AC SERVO DRIVER
６００ＷＡＣサ−ボドライバ
(1)
12 KM-0000001-80 100W AC SERVO DRIVER
１００ＷＡＣサ−ボドライバ
(1)
13 KM-0000002-20 200W AC SERVO DRIVER
２００ＷＡＣサ−ボドライバ
(1)
14 KM-0000002-00 200W AC SERVO DRIVER
２００ＷＡＣサ−ボドライバ
(1)
15 KM-0000001-10 AC SERVO DRIVER
ＡＣサーボドライバ
(1)
16 KM-0000000-90 AC SERVO DRIVER
ＡＣサーボドライバ
(1)
17 KM-0000001-50 30W AC SERVO DRIVER
３０ＷＡＣサ−ボドライバ
(2)
18 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(36)
19 E9248-725-0A0 AC SERVO FAN CABLE ASM.
ＡＣサ−ボファンケ−ブル組
(1)
20 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(4)
21 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(4)
22 SL-6041092-TN SCREW
座金付き六角穴ボルト
(7)
23
#01
E1018-855-0A0 SWITCH PCB BRACKET ASM.
ＳＷ基板ブラケット組
1
24 E1018-855-000 SWITCH PCB BRACKET
ＳＷ基板ブラケット
(1)
25 HX-0005600-0B SPACER
スペ−サ
(4)
26 E8604-725-AA0 OPERATION BOARD A ASM.
オペレ−シヨン基板Ａ組
(1)
27 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
(4)
28 HA-0029700-00 UP AND DOWN SW
昇降ＳＷ
(3)
29 HA-0024300-30 LED
ＬＥＤ
(1)
30 HA-0029700-20 UP AND DOWN SW BOTTON (YELLOW)
昇降ＳＷボタン（黄）
(1)
31 HA-0029700-30 UP AND DOWN SW
昇降ＳＷ
(1)
32 HA-0029700-3A UP AND DOWN SW
昇降ＳＷ
(1)
33
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
34
#01
HK-0487500-60 TERMINAL BASE
端子台
1
35
#01
HK-0434900-00 TERMINAL CONNECTING PLATE
端子台連結板
3
36
#01
SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
2
37
#01
E1630-855-000 RELAY BRACKET
リレ−ブラケット
1
38
#01
HB-0004100-0A RELAY
リレー
1
39
#01
SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
2
40
#02
E1114-855-000 BASE PLATE TR
ベースプレートＴＲ
1
41
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
4
42
#02
E1720-855-0A0 SERVO DRIVER ASM.
サーボドライバ組
1
43
#02
HM-0018100-10 AC SERVO DRIVER 400W
ＡＣサーボドライバ ４００Ｗ
(1)
44
#02
HM-0018200-10 AC SERVO DRIVER 750W
ＡＣサーボドライバ ７５０Ｗ
(3)
45
#02
HM-0018000-10 AC SERVO DRIVER 200W
ＡＣサーボドライバ ２００Ｗ
(1)
46
#02
HM-0017900-10 AC SERVO DRIVER 100W
ＡＣサーボドライバ １００Ｗ
(4)
47
#02
SL-6051692-TN BOLT
座金付き六角穴ボルト
(21)
48
#02
KM-0000002-90 AC SERVO DRIVER
ＡＣサ−ボドライバ
(1)
49 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
50 E9704-855-0A0 SERVO CONTROL POWER CABLE ASM.
Ｚ３１サーボ制御電源ケーブル組
(1)
51 E9704-855-AA0 SERVO CONTROL POWER CABLE ASM.
Ｚ３２サーボ制御電源ケーブル組
(1)
52 E9704-855-BA0 SERVO CONTROL POWER CABLE ASM.
Ｚ２サーボ制御電源ケーブル組
(1)
53 E9704-855-CA0 SERVO CONTROL POWER CABLE ASM.
Ｚ１サーボ制御電源ケーブル組
(1)
54 E9704-855-DA0 SERVO CONTROL POWER CABLE ASM.
Ｓサーボ制御電源ケーブル組
(1)
55 E9704-855-EA0 SERVO CONTROL POWER CABLE ASM.
ＣＸサーボ制御電源ケーブル組
(1)
56 E9704-855-FA0 SERVO CONTROL POWER CABLE ASM.
ＣＹサーボ制御電源ケーブル組
(1)
57 E9704-855-GA0 SERVO CONTROL POWER CABLE ASM.
Ｘサーボ制御電源ケーブル組
(1)
58 E9704-855-HA0 SERVO CONTROL POWER CABLE ASM.
Ｙサーボ制御電源ケーブル組
(1)
59 E1121-855-000-A DRIVER BRACKET
ドライバブラケット
(1)
60 SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１２
5
61
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
5
62
#02
E9637-729-000 ROTARY SWITCH
ロ−タリ−スイッチ
1
63
#02
HN-0021900-00 NOISE FILTER
ノイズフィルタ
1
64
#02
HN-0008900-0A NOISE FILTER 20A
ノイズフィルタ ２０Ａ
1
65
#02
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
66
#02
E1713-855-0A0 RELAY UNIT
リレーユニット
1
67 HA-0042800-0A CONTACTOR
コンタクタ
(2)
68 HB-0013900-00 RELAY
リレー
(1)
69 HB-0013900-20 RELAY SOCKET
リレーソケット
(1)
70 HK-0498500-10 TERMINAL BASE
端子台
(25)
71 HK-0498500-1A TERMINAL BASE
端子台
(4)
72 HK-0498900-00 CONECTOR PARTS
コネクタパーツ
(39)
73 HK-0498900-0D CONNECTOR PARTS
コネクタパーツ
(2)
74 HK-0498900-0B CONNECTOR PARTS
コネクタパーツ
(29)
75 E1713-855-000 CARRYING RAIL (ST)
キャリアレール（ＳＴ）
(1)
- 11 -

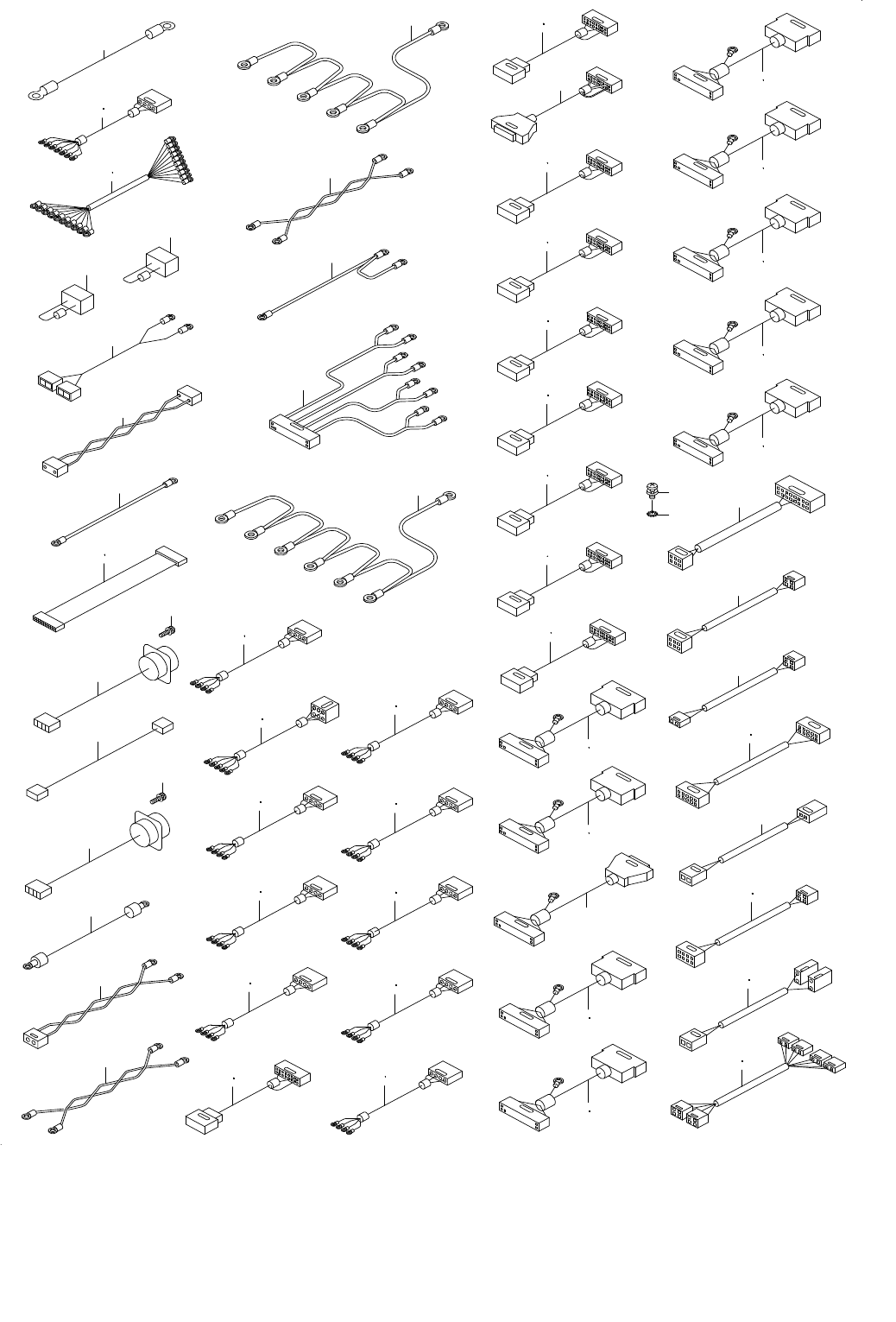

6. BASE FRAME COMPONENTS (6)
ベースフレーム関係（６）
82 83
76
77
84
85
86
88
89
90
92
93
94
95
87
91
96
97
46
47
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
70
71
69
67 68
72
73
74
75
78
79
80
81
48
49
42
43
8
25
21
4
5
19
13
14
10
24
1
11
12
16
7
6
18
17
15
22
9
20
23
30
31
32
33
2
3
44
45
26
27
28
29
34
35
36
37
38
39
40
41
- 12 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9290-721-0A0 5-24 GND SHORT CIRCUIT CABLE
５−２４ＧＮＤ短絡ケーブル組
1
2
#01
E9209-855-0A0 PANEL COMPUTER CABLE ASM.
パネルコンピュ−タ電源ケーブル組
1
3
#02
E9209-855-AA0 PANEL COMPUTER CABLE ASM.
パネルコンピュ−タ電源ケーブル組
1
4
#01
E9213-855-0A0 CONTROL UNIT POWER CABLE ASM.
コントロ−ルユニット電源ケーブル組
1
5
#02
E9213-855-AA0 CONTROL UNIT POWER CABLE ASM.
コントロールユニット電源ケーブル組
1
6 E9583-855-0A0 D-AXIS +LIMIT DUMMY CABLE ASM.
Ｄ軸＋リミットダミ−ケーブル組
1
7 E9584-855-0A0 D-AXIS -LIMIT DUMMY CABLE ASM.
Ｄ軸−リミットダミ−ケーブル組
1
8 E9221-855-0A0 CLEANER NOISE FILTER CABLE ASM
クリ−ナノイズフィルタケーブル組
1
9
#01
E9384-855-0A0 CLEANER POWER RELAY CABLE ASM.
クリ−ナ電源中継ケーブル組
1
10 E9245-855-0A0 NOISE FILTER CABLE FG ASM.
クリ−ナノイズフィルタケ−ブルＦＧ組
1
11
#01
E9436-855-0A0 PRINTER RELAY CABLE 2 ASM.
プリンタ中継ケ−ブル２組
1
12
#02
E9436-855-AA0 PRINTER RELAY CABLE 2 ASM.
プリンタ中継ケーブル２組
1
13 E9265-855-0A0 SMEMA CABLE R ASM.
スメマケ−ブルＲ組
1
14 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
15
#01
E9588-725-0A0 POWER ON LIGHT CABLE ASM.
ＰＷＲ ＯＮ ライトケ−ブル組
1
16
#01
E9266-855-0A0 SMEMA CABLE L ASM.
スメマケ−ブルＬ組
1
17
#01
SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
18
#01
E9219-855-0A0 FG CONNECTING CABLE ASM.
端子台ＦＧ接続ケ−ブル組
1
19
#01
E9201-855-0A0 AC SERVO POWER CABLE 1 ASM.
ＡＣサ−ボ電源ケ−ブル１組
1
20
#01
E9224-855-0A0 AC SERVO POWER CABLE 2 ASM.
ＡＣサ−ボ電源ケ−ブル２組
4
21
#01
E9202-855-0A0 AC SERVO FG CABLE 1 ASM.
ＡＣサ−ボＦＧケ−ブル１組
1
22
#01
E9225-855-0A0 AC SERVO POWER CABLE 3 ASM.
ＡＣサ−ボ電源ケ−ブル３組
1
23
#01
E9227-855-0A0 AC SERVO FG CABLE 3 ASM.
ＡＣサ−ボＦＧケ−ブル３組
1
24
#01
E9228-855-0A0 AC SERVO POWER CABLE 4 ASM.
ＡＣサ−ボ電源ケ−ブル４組
1
25
#01
E9226-855-0A0 AC SERVO FG CABLE 2 ASM.
ＡＣサ−ボＦＧケ−ブル２組
1
26
#01
E9232-855-0A0 X SERVO POWER CABLE ASM.
Ｘサ−ボ電源ケ−ブル組
1
27
#02
E9232-855-AA0 X SERVO POWER CABLE ASM.
Ｘサーボ電源ケーブル組
1
28
#01
E9233-855-0A0 Y SERVO POWER CABLE ASM.
Ｙサ−ボ電源ケ−ブル組
1
29
#02
E9233-855-AA0 Y SERVO POWER CABLE ASM.
Ｙサーボ電源ケーブル組
1
30
#01
E9234-855-0A0 THETA SERVO POWER CABLE ASM.
θサ−ボ電源ケ−ブル組
1
31
#02
E9234-855-AA0 THETA SERVO POWER CABLE ASM.
θサーボ電源ケーブル組
1
32
#01
E9239-855-0A0 CX SERVO POWER CABLE ASM.
ＣＸサ−ボ電源ケ−ブル組
1
33
#02
E9239-855-AA0 CX SERVO POWER CABLE ASM.
ＣＸサーボ電源ケーブル組
1
34
#01
E9240-855-0A0 CY SERVO POWER CABLE ASM.
ＣＹサ−ボ電源ケ−ブル組
1
35
#02
E9240-855-AA0 CY SERVO POWER CABLE ASM.
ＣＹサーボ電源ケーブル組
1
36
#01
E9274-855-0A0 S SERVO POWER CABLE ASM.
Ｓサ−ボ電源ケ−ブル組
1
37
#02
E9274-855-AA0 S SERVO POWER CABLE ASM.
Ｓサーボ電源ケーブル組
1
38
#01
E9275-855-0A0 Z1 SERVO POWER CABLE ASM.
Ｚ１サ−ボ電源ケ−ブル組
1
39
#02
E9275-855-AA0 Z1 SERVO POWER CABLE ASM.
Ｚ１サーボ電源ケーブル組
1
40
#01
E9276-855-0A0 Z2 SERVO POWER CABLE ASM.
Ｚ２サ−ボ電源ケーブル組
1
41
#02
E9276-855-AA0 Z2 SERVO POWER CABLE ASM.
Ｚ２サーボ電源ケーブル組
1
42
#01
E9277-855-0A0 Z31 SERVO POWER CABLE ASM.
Ｚ３１サ−ボ電源ケーブル組
1
43
#02
E9277-855-AA0 Z31 SERVO POWER CABLE ASM.
Ｚ３１サーボ電源ケーブル組
1
44
#01
E9278-855-0A0 Z32 SERVO POWER CABLE ASM.
Ｚ３２サ−ボ電源ケーブル組
1
45
#02
E9278-855-AA0 Z32 SERVO POWER CABLE ASM.
Ｚ３２サーボ電源ケーブル組
1
46
#01
E9229-855-0A0 X ENCODER CABLE ASM.
Ｘエンコ−ダケ−ブル組
1
47
#02
E9229-855-AA0 X ENCODER CABLE ASM.
Ｘエンコーダケーブル組
1
48
#01
E9230-855-0A0 Y ENCODER CABLE ASM.
Ｙエンコ−ダケ−ブル組
1
49
#02
E9230-855-AA0 Y ENCODER CABLE ASM.
Ｙエンコーダケーブル組
1
50 E9231-855-0A0 THETA ENCODER CABLE ASM.
θエンコ−ダケ−ブル組
1
51
#01
E9237-855-0A0 CX ENCODER CABLE ASM.
ＣＸエンコ−ダケ−ブル組
1
52
#02
E9237-855-AA0 CX ENCODER CABLE ASM.
ＣＸエンコーダケーブル組
1
53
#01
E9238-855-0A0 CY ENCODER CABLE ASM.
ＣＹエンコ−ダケ−ブル組
1
54
#02
E9238-855-AA0 CY ENCODER CABLE ASM.
ＣＹエンコーダケーブル組
1
55
#01
E9269-855-0A0 S ENCODER CABLE ASM.
Ｓエンコ−ダケ−ブル組
1
56
#02
E9269-855-AA0 S ENCODER CABLE ASM.
Ｓエンコーダケーブル組
1
57
#01
E9270-855-0A0 Z1 ENCODER CABLE ASM.
Ｚ１エンコ−ダケ−ブル組
1
58
#02
E9270-855-AA0 Z1 ENCODER CABLE ASM.
Ｚ１エンコーダケーブル組
1
59
#01
E9271-855-0A0 Z2 ENCODER CABLE ASM.
Ｚ２エンコ−ダケ−ブル組
1
60
#02
E9271-855-AA0 Z2 ENCODER CABLE ASM.
Ｚ２エンコーダケーブル組
1
61
#01
E9272-855-0A0 Z31 ENCODER CABLE ASM.
Ｚ３１エンコ−ダケ−ブル組
1
62
#02
E9272-855-AA0 Z31 ENCODER CABLE ASM.
Ｚ３１エンコーダケーブル組
1
63
#01
E9273-855-0A0 Z32 ENCODER CABLE ASM.
Ｚ３２エンコ−ダケ−ブル組
1
64
#02
E9273-855-AA0 Z32 ENCODER CABLE ASM.
Ｚ３２エンコーダケーブル組
1
65
#01
E9251-855-0A0 X CONTROL CABLE ASM.
Ｘコントロ−ルケ−ブル組
1
66
#02
E9251-855-AA0 X CONTROL CABLE ASM.
Ｘコントロールケーブル組
1
67
#01
E9252-855-0A0 Y CONTROL CABLE ASM.
Ｙコントロ−ルケ−ブル組
1
68
#02
E9252-855-AA0 Y CONTROL CABLE ASM.
Ｙコントロールケーブル組
1
69 E9253-855-0A0 THETA CONTROL CABLE ASM.
θコントロ−ルケ−ブル組
1
70
#01
E9254-855-0A0 CX CONTROL CABLE ASM.
ＣＸコントロ−ルケ−ブル組
1
71
#02
E9254-855-AA0 CX CONTROL CABLE ASM.
ＣＸコントロールケーブル組
1
72
#01
E9255-855-0A0 CY CONTROL CABLE ASM.
ＣＹコントロ−ルケ−ブル組
1
73
#02
E9255-855-AA0 CY CONTROL CABLE ASM.
ＣＹコントロールケーブル組
1
74
#01
E9279-855-0A0 S CONTROL CABLE ASM.
Ｓコントロ−ルケ−ブル組
1
75
#02
E9279-855-AA0 S CONTROL CABLE ASM.
Ｓコントロールケーブル組
1
76
#01
E9280-855-0A0 Z1 CONTROL CABLE ASM.
Ｚ１コントロ−ルケ−ブル組
1
77
#02
E9280-855-AA0 Z1 CONTROL CABLE ASM.
Ｚ１コントロールケーブル組
1
78
#01
E9281-855-0A0 Z2 CONTROL CABLE ASM.
Ｚ２コントロ−ルケ−ブル組
1
79
#02
E9281-855-AA0 Z2 CONTROL CABLE ASM.
Ｚ２コントロールケーブル組
1
80
#01
E9282-855-0A0 Z31 CONTROL CABLE ASM.
Ｚ３１コントロ−ルケ−ブル組
1
81
#02
E9282-855-AA0 Z31 CONTROL CABLE ASM
Ｚ３１コントロールケーブル組
1
82
#01
E9283-855-0A0 Z32 CONTROL CABLE ASM.
Ｚ３２コントロ−ルケ−ブル組
1
83
#02
E9283-855-AA0 Z32 CONTROL CABLE ASM.
Ｚ３２コントロールケーブル組
1
84 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
6
85 WT-0320002-KN WASHER M3
歯付き座金 Ｍ３
6
86
#01
E9203-802-0A0 SERVO ON CABLE ASM.
サ−ボＯＮケ−ブル組
1
87
#01
E9204-855-0A0 CARRY UNIT POWER CABLE ASM.
ＣＡＲＲＹユニット電源ケ−ブル組
1
88
#01
E9205-855-0A0 EXT-IO POWER CABLE ASM.
ＥＸＴ−ＩＯ電源ケ−ブル組
1
89
#01
E9206-855-0A0 BASE UNIT POWER CABLE ASM.
ベ−スユニット電源ケ−ブル組
1
90
#02
E9206-855-AA0 IO BASE POWER CABLE ASM.
ＩＯベース電源ケーブル組
1
91 E9207-855-0A0 VI MONITOR POWER CABLE 1 ASM.
画像モニタ電源ケ−ブル１組
1
92
#01
E9220-855-0A0 HEAD POWER CABLE ASM.
ヘッド電源ケ−ブル組
1
93
#02
E9220-855-AA0 HEAD POWER CABLE ASM.
ヘッド電源ケーブル組
1
94
#01
E9223-855-0A0 ROOM LIGHT RELAY CABLE ASM.
室内灯電源リレ−ケ−ブル組
1
95
#02
E9223-855-AA0 ROOM LIGHT RELAY CABLE ASM.
室内灯電源リレーケーブル組
1
96
#01
E9243-855-0A0 STEP MOTOR DRIVER CABLE ASM.
ステッピングモ−タドライバ電源ケーブル組
1
97
#02
E9243-855-AA0 STEP MOTOR DRIVER CABLE ASM.
ステッピングモータドライバ電源ケーブル組
1
