KS-1700_KS-1710-Rev02.pdf - 第22页

- 16 -

NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用

#02....FOR KS-1710 ＫＳ −１７１０用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#01

E1301-855-0A0 COVER FUR ASM.

カバ−ＦＵＲ組

1

2

#02

E1201-855-0A0 COVER FUR ASM.

カバーＦＵＲ組

1

3

#01

E1301-855-000 COVER FUR

カバ−ＦＵＲ

(1)

4

#02

E1201-855-000 COVER FUR

カバーＦＵＲ

(1)

5 E1345-725-000 LCD SHEET

ＬＣＤシート

(1)

6 E5776-172-000 TOP COVER PACKING PU

トップカバーパッキンＰＵ

(2)

7

#01

E9601-802-000 PANEL COMPUTER (8M)

パネルコンピュ−タ（８Ｍ）

(1)

8

#02

E9641-855-000 PANEL COMPUTER

パネルコンピュータ

(1)

9 NM-3040520-SF FLANGE NUT M4

フランジナット

(6)

10 E9614-725-0A0 HARD DISK ASM.

ハ−ドディスク組

(1)

11 400-16364 SILICON DISK 256MB

シリコンディスク２５６ＭＢ

(1)

12 E1339-725-000 HARD DISK BRACKET

ハードディスクブラケット

(1)

13 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(4)

14 E8611-725-0A0 ARCNET BOARD ASM.

ＡＲＣＮＥＴ基板組（制御用）

(1)

15

#01

E1340-725-000 PC BRACKET

ＰＣブラケット

(1)

16

#02

E1234-855-000 PC BRACKET

ＰＣブラケット

(1)

17 SM-1030601-SN SCREW M3X0.5 L=6

皿小ねじＭ３Ｘ０．５Ｌ＝６

(4)

18 E9616-721-000 MS-DOS LICENES SEAL

ＭＳ−ＤＯＳライセンスシール

(1)

19 E1310-725-000 FDD SUPPORT

ＦＤＤサポート

(1)

20 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

(3)

21 E9619-729-000 FDD

ＦＤＤ

(1)

22 SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(1)

23

#01

E8603-725-0A0 OPERATION BOARD ASM.

オペレ−ション基板組

(1)

24

#01

SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(4)

25

#01

E8604-725-0A0 OPERATION SW BOARD ASM.

オペレ−ションＳＷ基板組

(1)

26

#01

HX-0035400-0G BOARD PARTS

基板パーツ

(4)

27

#01

SL-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(4)

28

#01

HA-0029700-00 UP AND DOWN SW

昇降ＳＷ

(6)

29

#01

HA-0024300-30 LED

ＬＥＤ

(2)

30

#01

HA-0029700-20 UP AND DOWN SW BOTTON (YELLOW)

昇降ＳＷボタン（キ）

(2)

31

#01

HA-0024300-10 SWITCH COVER

スイッチカバ−

(2)

32

#01

HA-0024300-3A LED

ＬＥＤ

(2)

33

#01

HA-0029700-30 UP AND DOWN SW

昇降ＳＷ

(1)

34

#01

HA-0029700-3A UP AND DOWN SW

昇降ＳＷ

(1)

35

#01

HA-0023700-30 PUSH BUTTON SW GUARD BARRIER

押しボタンスイッチガ−ドバリヤ

(1)

36 E1326-715-000 EMERGENCY SEAL

エマージェンシシール

(1)

37

#01

E1319-715-000 C/O SW BRACKET

Ｃ／ＯＳＷブラケット

(1)

38

#01

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

(2)

39

#01

HX-0005500-0A RUBBER BUSHING A

ゴムブッシュＡ

(1)

40

#01

E1326-855-000 SENSOR BRACKET

センサブラケット

(1)

41

#01

SL-6041092-TN SCREW

座金付き六角穴ボルト

(2)

42

#01

E9632-715-D00 ZIPPER TUBE (GPJ-30)

ジッパーチューブ（ＧＰＪ−３０）

(0.35)

43 EA-9500B02-00 CABLE BAND 150

結束バンド１５０

(20)

44 HX-0006500-0C CABLE BAND

束線バンド

(5)

45

#02

HA-0050300-10 CONNECTOR FOR SWITCH

スイッチ用コネクタ

(6)

46

#02

HA-0050100-20 SWITCH CASE

スイッチケース

(6)

47

#02

HA-0050100-30 SWITCH BOTTON

スイッチボタン

(1)

48

#02

HA-0050100-3A SWITCH BOTTON

スイッチボタン

(1)

49

#02

HA-0050100-3C SWITCH BOTTON

スイッチボタン

(1)

50

#02

HA-0050100-40 LED

スイッチ用ＬＥＤ

(4)

51

#02

HA-0050100-3E SWITCH BOTTON

スイッチボタン

(2)

52

#02

HA-0040800-10 SWITCH GUARD

スイッチガード

(1)

53

#02

HA-0040800-20 PANEL PLUG

パネルプラグ

(1)

54

#02

HA-0050100-3D UP AND DOWN SW

昇降スイッチ

(1)

55 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

3

56

#01

SL-6051092-TN BOLT

座金付き六角穴ボルト

1

57

#02

SM-0051001-SC SCREW

トラスねじＭ５Ｌ＝１０

1

58 E5158-715-000 MAGNET CATCH

マグネットキャッチ

2

59

#01

SL-6041092-TN SCREW

座金付き六角穴ボルト

4

60

#02

SM-0041001-SC SCREW M4 L=10

トラスねじＭ４Ｌ＝１０

4

61

#02

E1204-855-0A0 COVER FUL ASM.

カバーＦＵＬ組

1

62 E1204-855-000 COVER FUL

カバーＦＵＬ

(1)

63 HA-0047200-00 DOOR SWITCH

ドアスイッチ

(1)

64 HX-0050000-00 CONDUIT

コンジット

(1)

65 SM-6042502-TN SCREW M4X0.7 L=25

六角穴ボルトＭ４Ｘ０．７Ｌ＝２５

(2)

66 E1233-855-000 SAFETY KEY SW BASE

セーフティキーＳＷベース

(1)

67 HX-0032600-0B BUSH

ブッシュ

(1)

68 SM-0041001-SC SCREW M4 L=10

トラスねじＭ４Ｌ＝１０

(3)

69 HX-0015000-0A CABLE CLAMP

ケーブルクリップ

(2)

70 E1232-855-000 SAFETY KEY SW BRACKET

セーフティキーＳＷブラケット

(1)

71 E1192-725-000 FC HINGE PLATE B(CE)

ＦＣヒンジプレートＢ（ＣＥ）

(1)

72 SM-1051001-SC SCREW M5 L=10

皿小ねじＭ５Ｌ＝１０

(2)

73

#01

E1302-855-000 COVER FUL

カバ−ＦＵＬ

1

74 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

3

75

#01

SL-6051092-TN BOLT

座金付き六角穴ボルト

1

76

#02

SM-0051001-SC SCREW

トラスねじＭ５Ｌ＝１０

1

77 E9455-715-0A0 MONITOR POWER CABLE 2 ASM.

画像モニタ−電源ケ−ブル２組

1

78 SM-1042001-SC SCREW M4X0.7 L=20

皿ねじＭ４Ｌ＝２０

4

79

#01

E9603-855-000 HOD BOX

ＨＯＤＢＯＸ

1

80

#02

E9643-855-0A0 HOD BOX ASM.

ＨＯＤＢＯＸ組

1

- 17 -

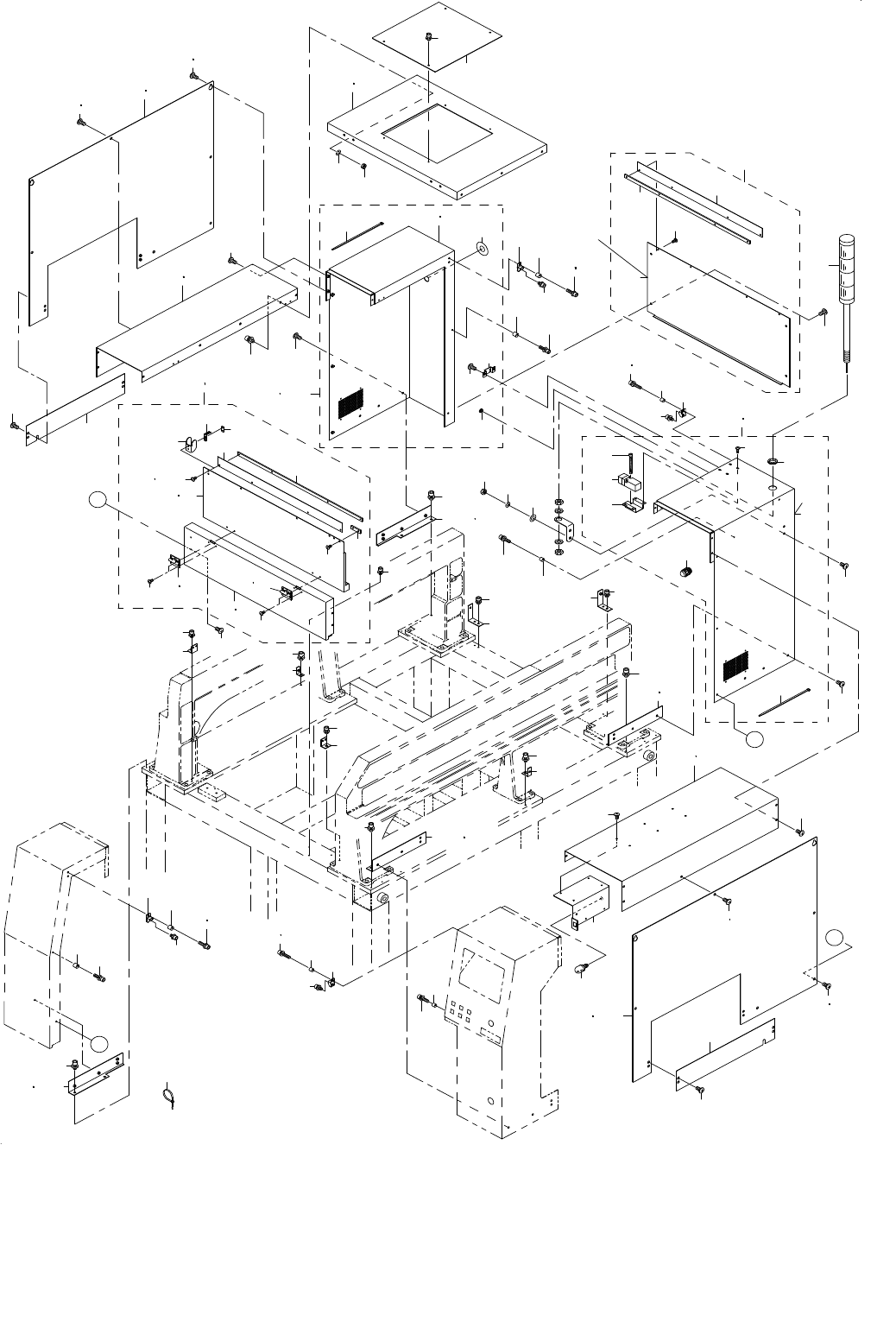

9. COVER COMPONENTS (2)

カバー関係（２）

41

37

38

39

47

46

45

49

81

79

80

56

57

42

72

73

61

63

62

64

65

75

72

73

74

58

83

85

86

85

86

75

A

66

67

68

6

9

74

68

69

88

91

92

88

91

88

91

82

84

83

44

40

59

60

78

93

97

96

95

94

33

34

55

19

76

77

87

83

5

6

9

3

4

9

7

8

12

11

14

20

79

80

25

26

32

50

51

78

54

53

A

81

87

83

88

91

92

88

52

7

8

10

13

16

15

18

1

2

17

30

28

29

31

24

98

89

43

90

88

91

92

91

92

88

90

89

B

76

77

70

71

48

35

36

27

23

21

22

- 18 -

NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用

#02....FOR KS-1710 ＫＳ −１７１０用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#01

E1304-855-0A0 COVER FUCB ASM.

カバ−ＦＵＣＢ組

1

2

#02

E1207-855-0A0 COVER FUCB ASM.

カバーＦＵＣＢ組

1

3

#01

E1303-855-000 COVER FUCU

カバ−ＦＵＣＵ

(1)

4

#02

E1208-855-000 COVER FUCU

カバーＦＵＣＵ

(1)

5

#01

E1304-855-000 COVER FUCB

カバ−ＦＵＣＢ

(1)

6

#02

E1207-855-000 COVER FUCB

カバーＦＵＣＢ

(1)

7

#01

E1330-855-000 DUMPER HINGE

ダンパ−ヒンジ

(2)

8

#02

E1218-855-000 DUMPER HINGE

ダンパーヒンジ

(2)

9 SM-0040801-SC SCREW

トラスねじＭ４Ｌ＝８

(8)

10

#01

E1333-855-000 SWITCH BLOCK

スイッチブロック

(1)

11

#01

SM-0040801-SC SCREW

トラスねじＭ４Ｌ＝８

(2)

12

#01

E1329-855-000 COVER FUCU SUPPORT

カバ−ＦＵＣＵサポ−ト

(1)

13

#01

SM-0040801-SC SCREW

トラスねじＭ４Ｌ＝８

(4)

14

#01

E1325-855-000 COVER RUBBER

カバ−ゴム

(1)

15

#02

HA-0049500-10 DOOR SWITCH KEY

ドアスイッチキー

(1)

16

#02

SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

17

#02

E1231-855-000 SAFETY KEY COVER

セーフティキーカバー

(1)

18

#02

E2543-715-000 TC PLATE

ＴＣプレート

(1)

19 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

4

20 SL-6051092-TN BOLT

座金付き六角穴ボルト

3

21

#01

E1305-855-0A0 COVER RUR ASM.

カバ−ＲＵＲ組

1

22

#02

E1203-855-0A0 COVER RUR ASM.

カバーＲＵＲ組

1

23

#01

E1305-855-000 COVER RUR

カバ−ＲＵＲ

(1)

24

#02

E1203-855-000-A COVER RUR

カバーＲＵＲ

(1)

25 HX-0005500-0N RUBBER BUSHING

ブッシュ

(1)

26 EA-9500B02-00 CABLE BAND 150

結束バンド１５０

(2)

27

#02

HA-0047200-00 DOOR SWITCH

ドアスイッチ

(1)

28

#02

HX-0050000-00 CONDUIT

コンジット

(1)

29

#02

SM-6044002-TN BOLT M4X0.7 L=40

六角穴ボルトＭ４Ｘ０．７Ｌ＝４０

(2)

30

#02

E1233-855-000 SAFETY KEY SW BASE

セーフティキーＳＷベース

(1)

31

#02

SM-0041001-SC SCREW M4 L=10

トラスねじＭ４Ｌ＝１０

(4)

32 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

4

33

#01

E1306-855-0A0 COVER RUL ASM.

カバ−ＲＵＬ組

1

34

#02

E1206-855-0A0 COVER RUL ASM.

カバ−ＲＵＬ組

1

35

#01

E1306-855-000 COVER RUL

カバ−ＲＵＬ

(1)

36

#02

E1206-855-000-A COVER RUL

カバーＲＵＬ

(1)

37 E1326-715-000 EMERGENCY SEAL

エマージェンシシール

(1)

38

#01

E1319-715-000 C/O SW BRACKET

Ｃ／ＯＳＷブラケット

(1)

39

#01

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

(2)

40

#01

HX-0005500-0A RUBBER BUSHING A

ゴムブッシュＡ

(1)

41 EA-9500B02-00 CABLE BAND 150

結束バンド１５０

(2)

42 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

4

43

#01

E1307-855-0A0 COVER RUC ASM.

カバ−ＲＵＣ組

1

44

#01

E1307-855-000 COVER RUC

カバ−ＲＵＣ

(1)

45

#01

E1325-855-000 COVER RUBBER

カバ−ゴム

(1)

46

#01

E1329-855-000 COVER FUCU SUPPORT

カバ−ＦＵＣＵサポ−ト

(1)

47

#01

SM-0040801-SC SCREW

トラスねじＭ４Ｌ＝８

(4)

48

#02

E1210-855-000 COVER RUC

カバーＲＵＣ

1

49 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

4

50

#01

E1308-855-000 COVER CUR

カバ−ＣＵＲ

1

51

#02

E1202-855-000 COVER CUR

カバーＣＵＲ

1

52 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

6

53 E1335-855-000 LIGHT BRACKET

ライトブラケット

1

54 SM-0051001-SC SCREW

トラスねじＭ５Ｌ＝１０

4

55 E9613-855-000 BULB SHAPE FLUORESCENT LAMP

電球形蛍光ランプ

1

56

#01

E1309-855-000 COVER CUL

カバ−ＣＵＬ

1

57

#02

E1205-855-000 COVER CUL

カバーＣＵＬ

1

58 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

6

59

#01

E1310-855-000 COVER CUC

カバ−ＣＵＣ

1

60

#02

E1209-855-000 COVER CUC

カバーＣＵＣ

1

61 SL-6061292-TN SCREW

座金付き六角穴ボルト

3

62 NM-6060003-SC NUT M6

ロツカクナツトＭ６

3

63 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5

ばね座金Ｍ６

3

64 E1315-855-000 COVER CUCT

カバ−ＣＵＣＴ

1

65 SL-6051092-TN BOLT

座金付き六角穴ボルト

4

66

#01

E1311-855-000 SIDE COVER R

サイドカバ−Ｒ

1

67

#02

E1214-855-000 SIDE COVER R

サイドカバーＲ

1

68

#01

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

7

69

#02

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

13

70

#01

E1332-855-000 SIDE COVER L

サイドカバ−Ｌ

1

71

#02

E1215-855-000 SIDE COVER L

サイドカバーＬ

1

72

#01

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

7

73

#02

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

13

74 E1316-855-000 SIDE COVER B

サイドカバ−Ｂ

2

75 SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

8

76

#01

E1317-855-000 COVER SUPPORT FR

カバ−サポ−トＦＲ

2

77

#02

E1216-855-000 COVER SUPPORT FR

カバーサポートＦＲ

2

78 SL-6061292-TN SCREW

座金付き六角穴ボルト

4

79

#01

E1318-855-000 COVER SUPPORT FL

カバ−サポ−トＦＬ

2

80

#02

E1217-855-000 COVER SUPPORT FL

カバーサポートＦＬ

2

81 SL-6061292-TN SCREW

座金付き六角穴ボルト

4

82 E1319-855-000 COVER SUPPORT RRC

カバ−サポ−トＲＲＣ

1

83 SL-6051092-TN BOLT

座金付き六角穴ボルト

2

84 E1320-855-000 COVER SUPPORT RLC

カバ−サポ−トＲＬＣ

1

85 E1321-855-000 COVER SUPPORT C

カバ−サポ−トＣ

2

86 SL-6061292-TN SCREW

座金付き六角穴ボルト

4

87 E1331-855-000 COVER SUPPORT FC

カバ−サポ−トＦＣ

2

88 E1348-700-000 SAFETY COVER STOPPER

安全カバーストッパ

8

89

#02

E1467-729-000 STOPPER SUPPORT

ストッパーサポート

4

90

#02

SL-6051092-TN BOLT

座金付き六角穴ボルト

4

91

#01

SL-6052092-TN SCREW

座金付き六角穴ボルト

8

92

#02

SL-6052592-TN BOLT

座金付き六角穴ボルト

4

93

#01

E9441-715-0A0 SIGNAL LIGHT ASM.

パトライトケ−ブル組

1

94

#01

SM-0061201-SC SCREW

トラスねじＭ６Ｌ＝１２

2

95

#01

NM-6060003-SC NUT M6

六角ナットＭ６

2

96

#01

WS-0610002-KN SPRING WASHER 6.1X12.2X1.5

ばね座金Ｍ６

2

97

#01

WP-0841601-SC WASHER 8.4X17.4X1.6

平座金みがき丸Ｍ８

2

98

#02

EA-9500B01-00 CABLE BAND

束線バンド

3
