KS-1700_KS-1710-Rev02.pdf - 第27页
- 22 - NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用 #02....FOR KS-1710 ＫＳ −１７１０用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E9408-855- 0A0 AT I/F RELAY CABLE ASM. ＡＴ Ｉ／Ｆ中継ケ−ブル組 1 2 #01 E9236-725- 0A0 RELAY CABLE ASM.…
- 21 -

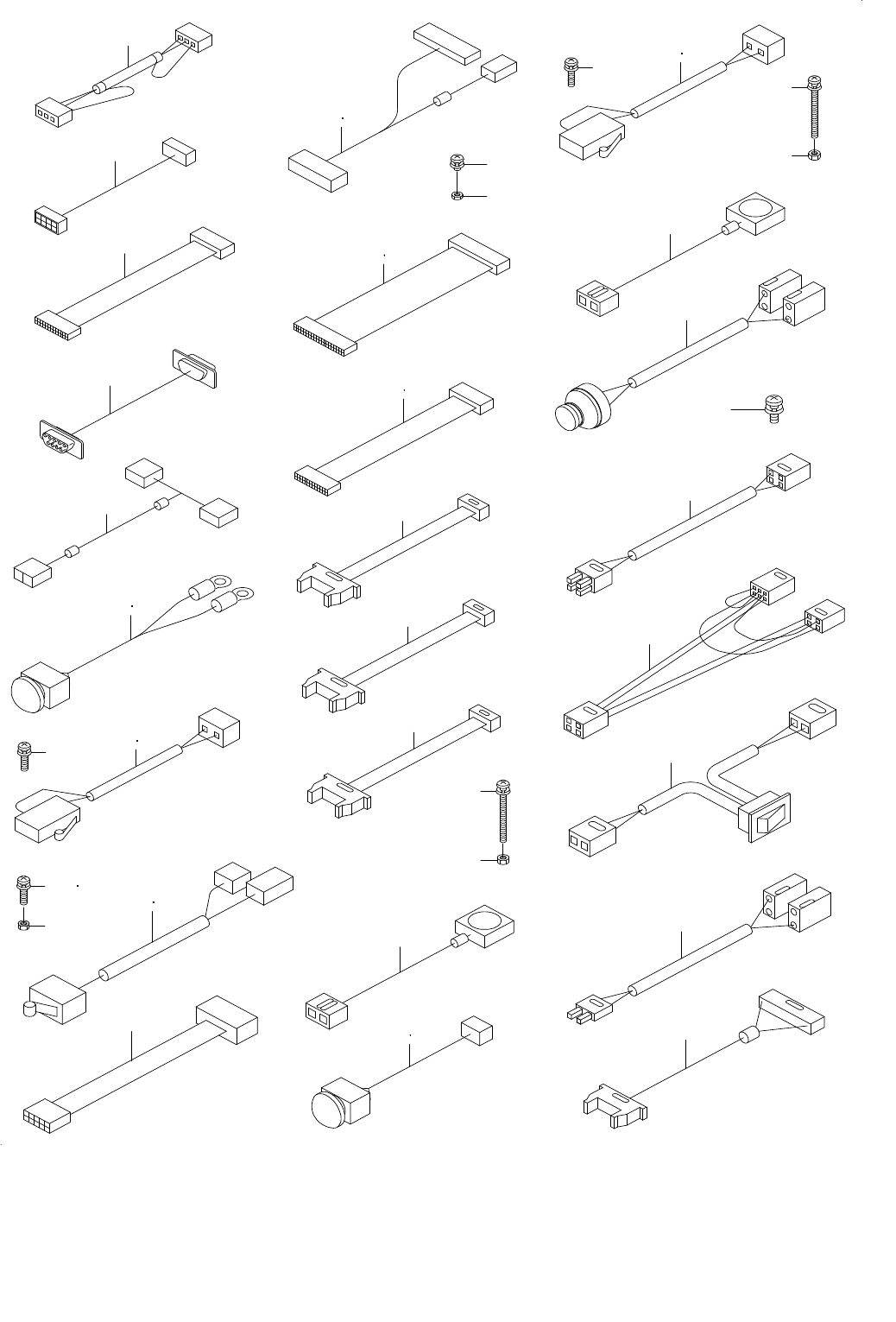

11. COVER COMPONENTS (4)
カバー関係（４）
2
3
4
5
6
7
16
17
18
19
20
23
24
31
32
33
34
1
10
11
12
22
21
27
25
26
35
36
37
8
9
28
29
30
38
39
13
14
12
15
41
40
44
43
42
- 22 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9408-855-0A0 AT I/F RELAY CABLE ASM.
ＡＴ Ｉ／Ｆ中継ケ−ブル組
1
2
#01
E9236-725-0A0 RELAY CABLE ASM.
パネルコンピュ−タ電源中継ケーブル組
1
3
#01
E9437-725-0A0 PRINTER RELAY CABLE ASM.
プリンタ中継ケ−ブル組
1
4
#01
E9580-725-0A0 TRACK BALL RELAY CABLE ASM.
トラックボ−ル中継ケ−ブル組
1
5
#01
E9432-725-0A0 BACK LIGHT TRUNK CABLE ASM.
バックライト中継ケ−ブル組
1
6
#01
E9410-725-0A0 F EMERGENCY SW CABLE ASM.
Ｆエマージェンシ−ＳＷケ−ブル組
1
7
#02
E9410-855-AA0 F EMERGENCY SW CABLE ASM.
ＦエマージェンシーＳＷケーブル組
1
8
#01
E9411-855-0A0 F COVER OPEN SWITCH CABLE ASM.
Ｆカバ−オ−プンＳＷケ−ブル組
1
9
#02
E9411-855-AA0 F COVER OPEN SW CABLE ASM.
ＦカバーオープンＳＷケーブル組
1
10
#01
E9413-855-0A0 F COVER OPEN SW CABLE 2 ASM.
Ｆカバ−オ−プンＳＷケ−ブル２組
1
11
#02
E9413-855-AA0 F COVER OPEN SW CABLE 2 ASM.
ＦカバーオープンＳＷケーブル２組
1
12 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
4
13
#01
SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
2
14
#02
SL-6042592-TN SCREW
座金付き六角穴ボルト
2
15
#02
NM-6040001-SC NUT M4
六角ナット Ｍ４
2
16
#01
E9431-725-0A0 KEYBOARD TRUNK CABLE ASM.
キ−ボ−ド中継ケ−ブル組
1
17
#01
E9433-725-0A0 FDD CONNECT CABLE ASM.
ＦＤＤ接続ケ−ブル組
1
18
#02
E9433-855-AA0-A FDD CONNECT CABLE ASM.
ＦＤＤ接続ケーブル組
1
19
#01
E9405-855-0A0 HOD RELAY CABLE ASM.
ＨＯＤ中継ケ−ブル組
1
20
#02
E9405-855-AA0 HOD RELAY CABLE ASM.
ＨＯＤ中継ケーブル組
1
21 NM-6860003-SC NUT M2.6
六角ナット Ｍ２．６ ３種
2
22 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝６
2
23
#01
E9412-725-0A0 F OPER ATION SW CABLE ASM.
Ｆオペパネ ＳＷケ−ブル組
1
24
#02
E9712-855-0A0 F OPER ATION SW CABLE ASM.
ＦオペパネＳＷケーブル組
1
25
#01
E9406-855-0A0 SAFETY RELAY CABLE ASM.
セ−フティ中継ケ−ブル組
1
26
#01
E9420-855-0A0 R OPE. PANEL SW CABLE ASM.
ＲオペパネＳＷケ−ブル組
1
27
#01
E9267-855-0A0 SERIAL PARALLEL 5 CABLE ASM.
シリパラ５中継ケ−ブル組
1
28 E9212-855-0A0 BASE BL/UR FAN CABLE ASM.
ベ−スＢＬ／ＵＲファンケ−ブル組
2
29 SL-4033591-SC SCREW M3X35
セムスねじ
8
30
#01
NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
8
31
#01
E9418-855-0A0 R EMERGENCY SW CABLE ASM.
Ｒエマ−ジェンシ−ＳＷケ−ブル組
1
32
#02
E9418-855-AA0 R EMERGENCY SW CABLE ASM.
ＲエマージェンシーＳＷケーブル組
1
33
#01
E9419-855-0A0 R COVER OPEN SW CABLE ASM.
Ｒカバ−オ−プンＳＷケ−ブル組
1
34
#02
E9419-855-AA0 R COVER OPEN SW CABLE ASM.
ＲカバーオープンＳＷケーブル組
1
35 E9211-855-0A0 BASE BR/UL FAN CABLE ASM.
ベ−スＢＲ／ＵＬファンケ−ブル組
2
36 SL-4033591-SC SCREW M3X35
セムスねじ
8
37
#01
NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
8
38 E9362-855-0A0 ROOM LIGHT POWER CABLE ASM.
室内灯電源ケ−ブル組
1
39 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
2
40
#02
E9414-855-AA0 COVER OPEN SW RELAY CABLE ASM.
ＦカバーオープンＳＷ中継ケーブル１組
1
41
#02
E9415-855-AA0 COVER OPEN SW RELAY CABLE ASM.
ＦカバーオープンＳＷ中継ケーブル２組
1
42
#02
E9236-855-0A0 ROOM LIGHT POWER SW CABLE ASM.
室内灯電源スイッチケ−ブル組
1
43
#02
E9235-855-AA0 POWER RELAY CABLE ASM.
室内灯電源リレー中継ケーブル組
1
44
#02
E9412-855-AA0 OPE. SW RELAY CABLE ASM.
オペパネＳＷ中継ケーブル組
1
- 23 -

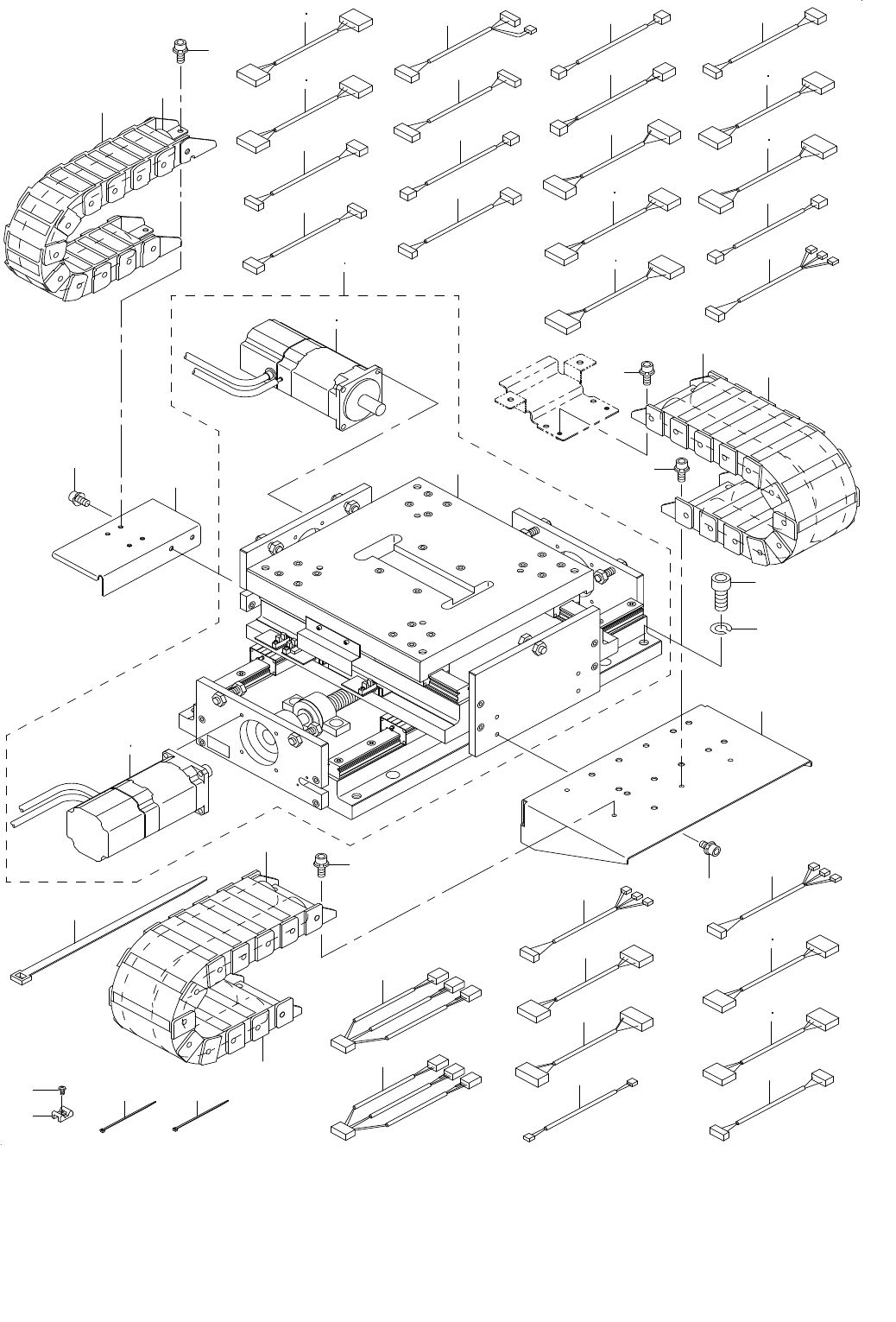

12. X-Y COMPONENTS
Ｘ−Ｙ関係
58
57
20
28
29
38
19
52
49
50
21
22
31
23
24
26
27
25
35
32
33
36
46
51
37
18
17
47
48
30
42 43
44
45
34
16
56
55
54
53
11
4
5
6
7
10
59
14
40
1
2
13
14
39
14
12
13
3
8
9
15
15
41
60
